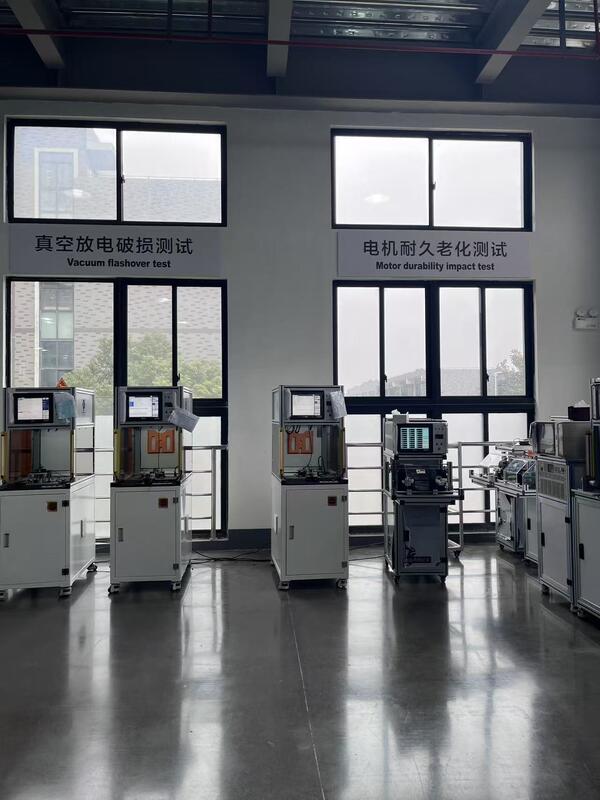

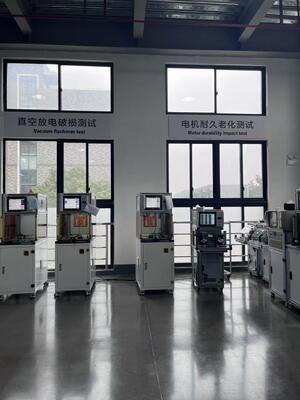

วิธีทดสอบสเตเตอร์มอเตอร์โดรนภายใต้สภาวะสุญญากาศ

วิธีทดสอบประสิทธิภาพทางไฟฟ้าของสเตเตอร์ ภายใต้สภาวะสุญญากาศ:

1. ข้อดี

1) ฟิกซ์เจอร์จับยึดแบบเร็วสามารถติดตั้งสำหรับสายไฟ 3 ขั้ว

2) Pneumatic fixutre ใช้กันอย่างแพร่หลายในการทดสอบสายไฟ 3 ขั้ว หรือสายไฟ 6 ปลาย

2. รายการทดสอบ: รายการทดสอบทั้งหมดสามารถดำเนินการได้ทีละรายการหรือรวมกัน

1) การทดสอบความต้านทาน DC

ช่วงการทดสอบ: 0.01W - 1000W

วงจรทดสอบ: 6 วงจร (ปรับขนาดได้)

ความคลาดเคลื่อน: ±0.5 %

วิธีการทดสอบ: สี่จุด พร้อมฟังก์ชันแก้ไขอุณหภูมิแวดล้อมอัตโนมัติ

2) การทดสอบค่าความเหนี่ยวนำ (รวมถึงการทดสอบความสมดุล 3 เฟส)

ช่วงการทดสอบ: 10mH – 500mH

วงจรทดสอบ: 6 วงจร (ปรับขนาดได้)

ความคลาดเคลื่อน: ±2.5%

วิธีการทดสอบ: สี่จุด

3) ฉนวนระหว่างรอบ

แรงดันไฟฟ้าพัลส์สูง: 100V-3000V (100V / ขั้นตอน)

พีคพัลส์: 0.5msec

ความถี่ในการสุ่มตัวอย่าง: 1-40 MHZ

วงจรทดสอบ: 6 วงจร (ปรับขนาดได้)

ความคลาดเคลื่อน: ±2.5%

วิธีการตัดสิน: การตัดสินความแตกต่างของพื้นที่ (ไวต่อค่าความเหนี่ยวนำและการสูญเสียพลังงาน)

รูปคลื่นมาตรฐานเป็นสีขาว, รูปคลื่น OK เป็นสีเขียว, รูปคลื่น NG เป็นสีแดง

4) ความต้านทานฉนวน

แรงดันไฟฟ้า: DC500V /1000V

เวลาทดสอบ: 1-10 วินาที (ปรับได้)

ช่วงการตัดสิน: 1-1000 MW

ความคลาดเคลื่อน: ±2.5%

5) ฉนวนระหว่างเฟส

แรงดันไฟฟ้า: DC500V /1000V

เวลาทดสอบ: 1-10 วินาที (ปรับได้)

ช่วงการตัดสิน: 1-1000 MW

ความคลาดเคลื่อน: ±2.5%

6) แรงดันไฟฟ้าทนระหว่างเฟส

แรงดันไฟฟ้า: AC100-3000V (100V/ขั้นตอน)

เวลาทดสอบ: 1-10 วินาที (ปรับได้)

ช่วงการตัดสิน: 0.1 mA -- 20 mA

ความคลาดเคลื่อน: ±2.5%

7) แรงดันไฟฟ้าทน (พร้อมการตรวจจับอาร์ค)

แรงดันไฟฟ้า: AC100-3000V (100V/ขั้นตอน)

เวลาทดสอบ: 1-10 วินาที (ปรับได้)

ช่วงการตัดสิน: 0.1 mA -- 20 mA

ความคลาดเคลื่อน: ±2.5%

8) ความสมดุลของความต้านทาน

วิธีการทดสอบ: การสุ่มตัวอย่างความต้านทาน DC

เวลาทดสอบ: 0.1 วินาที

วิธีการตัดสิน: ใช้วิธีการเปอร์เซ็นต์ในการตัดสินความแตกต่างของความต้านทาน DC ระหว่างขดลวด

3. เวลาทดสอบ
