Muti Pole BLDC เครื่องล่อเครื่องยนต์ เร็วกว่าเครื่องล่อสามหัว
|
รายละเอียดสินค้า:
การชำระเงิน:
|
รายละเอียดสินค้า
| เงื่อนไข: | ใหม่ | ใบรับรอง: | ซีอี |
|---|---|---|---|
| สถานีทำงาน: | สถานีเดียว | ความเร็วที่คดเคี้ยว: | 300RPM ถึง 500RPM ตามเกจลวด |
| ประเภทอัตโนมัติ: | อัตโนมัติเต็มรูปแบบ | สีเครื่อง: | สีขาวหรือต่อความต้องการของลูกค้า |
| หลังการขายความเร็วในการม้วน: | วิศวกรที่พร้อมให้บริการเครื่องจักรในต่างประเทศ | ||
| เน้น: | เครื่องปั่นเข็ม,เครื่องม้วนสเตเตอร์มอเตอร์ |
||

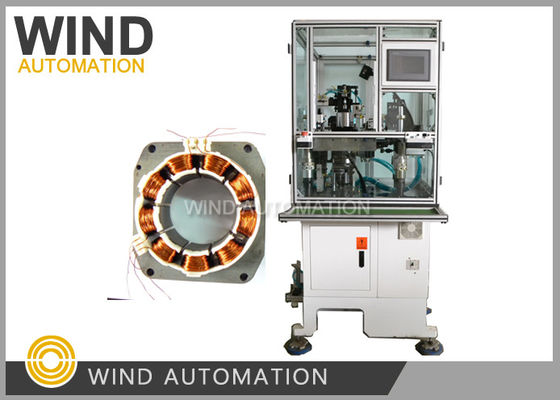

เครื่องพันขดลวดสเตเตอร์มอเตอร์ BLDC แบบหลายขั้วแบบเข็ม เร็วกว่าแบบสามหัว เครื่องพัน WIND-3A-TSM
การใช้งาน:
พันสเตเตอร์มอเตอร์ BLDC แบบเข็มสำหรับจักรเย็บผ้า, คอมเพรสเซอร์เครื่องปรับอากาศ, ตู้เย็น
คอมเพรสเซอร์, ปั๊มน้ำสำหรับยานยนต์, มอเตอร์ปั๊มน้ำมันเชื้อเพลิงที่มี 6 ขั้ว, 9 ขั้ว, 12 ขั้ว หรือ
18 ขั้ว
ข้อดี:
|
เร็วกว่าเครื่องพันแบบสามหัว
เครื่อง |
3 เข็มพัน 3 ช่องพร้อมกัน,
เครื่องพันสามารถพันเสร็จใน 3 เท่าสำหรับสเตเตอร์ BLDC 9 ขั้ว
|
|
ช่วงการพัน |
มอเตอร์ BLDC แบบ 3 เฟส ด้วยวิธีการพันแบบเดียวกันสำหรับแต่ละเฟส,
เหมาะอย่างยิ่งสำหรับ เส้นลวดที่มีเส้นผ่านศูนย์กลางหนาประมาณ 0.8 มม. (AWG20)
|
|
การใช้งานมอเตอร์ |
จักรเย็บผ้า, คอมเพรสเซอร์เครื่องปรับอากาศ, ตู้เย็น
คอมเพรสเซอร์, ปั๊มน้ำสำหรับยานยนต์, ปั๊มน้ำมันเชื้อเพลิง
|
คุณสมบัติ:
เครื่องพันสเตเตอร์มอเตอร์ไร้แปรงถ่าน WIND-3A-TSMออกแบบมาเพื่อผลิตสเตเตอร์ 3 เฟสแบบหลายขั้ว
เส้นทางการพันเป็นรูปสี่เหลี่ยม,พันและจัดเรียงลวดพร้อมกันโดยอัตโนมัติ
การพันสล็อตแบบเข็ม, การจัดเรียง, การทำดัชนี, การวางสายสะพาน, การตัดลวด ทำงานโดยอัตโนมัติเต็มรูปแบบ
พารามิเตอร์:
เส้นผ่านศูนย์กลางลวด: 0.08~1.2 มม. (AWG17~AWG39)
เส้นผ่านศูนย์กลางสเตเตอร์: 15~65 มม.
ความยาวแกน: 7-110 มม.
จำนวนรอบ: 0-99999
ตัวเลือกการทำงาน: สเต็ปปิ้ง/อัตโนมัติ
ขั้วสเตเตอร์: 6 ขั้ว, 9 ขั้ว, 12 ขั้ว, 18 ขั้ว (ปรับแต่งได้)
แรงดันลม: 5~7 กก./ตารางเซนติเมตร
กำลังไฟ: 2 กิโลวัตต์, AC220V 50/60Hz
น้ำหนัก: ประมาณ 450 กก.
ขนาด: 1600(ยาว)x1100(กว้าง)x1400(สูง) มม.
คำถามและคำตอบ:
1. เราควรเลือกเครื่องพันสเตเตอร์แบบเข็มประเภทใดสำหรับสเตเตอร์ของเราตามแบบที่แนบมา?
เครื่องพัน WIND-3A-TSM พร้อมอุปกรณ์เซอร์โวสำหรับจัดเรียงและทำดัชนีการพัน
และอุปกรณ์ลูกเบี้ยวสวิงมุม เหมาะอย่างยิ่งสำหรับการพันสเตเตอร์ของคุณที่กล่าวถึงในแบบ
มีความเสถียรมากในการพันลวดขนาดใหญ่และเล็ก สเตเตอร์คอมเพรสเซอร์มอเตอร์ BLDC หนักหรือเบา.
2. คุณสามารถประมาณระยะเวลาการพันของการออกแบบของเราได้หรือไม่ เราสามารถผลิตสเตเตอร์ได้กี่ชิ้น
ต่อชั่วโมง?
ตามข้อมูลการพันของคุณ จำนวนรอบ 27, เส้นผ่านศูนย์กลางลวด 0.8 มม.
ความเร็วในการพันที่เราแนะนำคือ 300 รอบต่อนาที และใช้เวลาประมาณ 1 นาทีในการพันสเตเตอร์ 1 ชิ้น
ในหนึ่งชั่วโมง คุณจะได้มากกว่า 60 ชิ้น
3. เราต้องจัดเตรียมรายการวัสดุอะไรบ้างสำหรับการทดลองเครื่อง?
ตัวอย่างด้านล่างนี้จำเป็นสำหรับการผลิตและทดสอบเครื่อง:
1. สเตเตอร์แบบกอง 5 ชิ้น โดยยังไม่พัน
2. สเตเตอร์ที่พันแล้ว 1 ชิ้น
3. ลวดทองแดง 1 ม้วน เพียงพอสำหรับการพันสเตเตอร์ 15 ชิ้น
กรุณาคลิกที่รูปภาพด้านล่างเพื่อดูวิดีโอ
มอเตอร์ BLDC มีการใช้งานอย่างแพร่หลายในเครื่องใช้ในชีวิตประจำวัน, อุตสาหกรรมยานยนต์, การบินและอวกาศ, เครื่องใช้ไฟฟ้าสำหรับผู้บริโภค
อิเล็กทรอนิกส์ทางการแพทย์, ระบบอัตโนมัติในอุตสาหกรรม และอุปกรณ์และเครื่องมืออื่นๆ ตามชื่อ
ที่บ่งบอก มอเตอร์ BLDC ใช้ตัวสลับอิเล็กทรอนิกส์โดยตรงโดยไม่ต้องใช้แปรงถ่านที่มีโครงสร้างทางกล
มอเตอร์ BLDC มีข้อดีหลายประการเหนือกว่ามอเตอร์แบบมีแปรงถ่าน เช่น:
1. สามารถให้ลักษณะแรงบิดต่อความเร็วที่ดีขึ้น
2. การตอบสนองแบบไดนามิกความเร็วสูง
3. ประสิทธิภาพสูง
4. อายุการใช้งานยาวนาน
5. เสียงรบกวนต่ำ
6. ความเร็วสูง
นอกจากนี้ แรงบิดและรูปทรงที่เหนือกว่าของมอเตอร์ BLDC ทำให้เหมาะสำหรับงานที่มอเตอร์
เองมีความต้องการด้าน น้ำหนักและขนาด
