เครื่องทดสอบสเตาเตอร์มอเตอร์แบบ DC พร้อมอุปกรณ์ปนูเมติก

เครื่องทดสอบเครื่อง stator เครื่องทดสอบคุณภาพ WIND-DTS

1ข้อดี

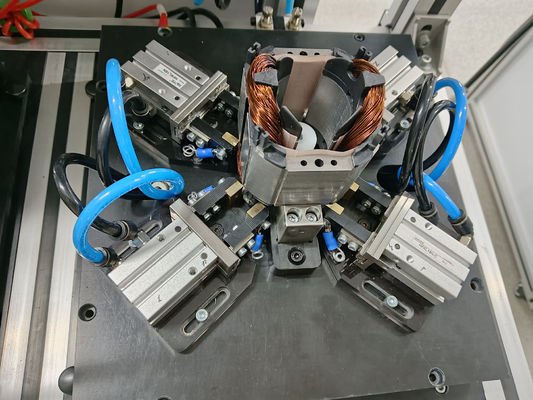

1) เครื่องปักเร็วสามารถติดตั้งสําหรับสายปลาย 3

2) Pneการทดสอบสายไฟฟ้า 3 ปลายหรือ 6 ปลาย

2.วัตถุทดสอบ: รายการการทดสอบทั้งหมดสามารถดําเนินการลําพังหรือร่วมกัน

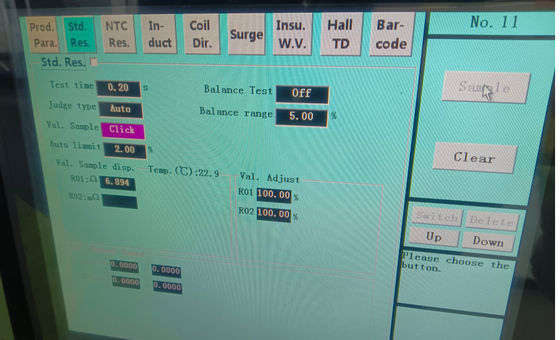

1) การทดสอบความต้านทานDC

ระยะทดสอบ:0.01W - 1000W

วงจรทดสอบ: 6 วงจร (สามารถปรับขนาดได้)

ความอดทน: ±0.5 %

วิธีการทดสอบ:สี่จุด พร้อมฟังก์ชันการแก้ไขอุณหภูมิแวดล้อมด้วยอัตโนมัติ

2) การทดสอบความแรงดึง ((รวมการทดสอบสมดุล 3 ขั้นตอน)

ระยะการทดสอบ:10mH 500mH

วงจรทดสอบ: 6 วงจร (สามารถปรับขนาดได้)

ความละเอียด: ± 2.5%

วิธีการทดสอบ: 4 คะแนน

3) เปลี่ยนให้เปลี่ยนการกันไฟ

ความดันแรงสูง: 100V-3000V (100V / ขั้นตอน)

จุดสูงสุดของแรงกระแทก: 0.5msec

ความถี่ในการเก็บตัวอย่าง: 1-40 MHZ

วงจรทดสอบ: 6 วงจร (สามารถปรับขนาดได้)

ความละเอียด: ± 2.5%

วิธีการประเมิน: การประเมินความแตกต่างของพื้นที่ (มีความรู้สึกต่อการชักและการสูญเสียพลังงาน)

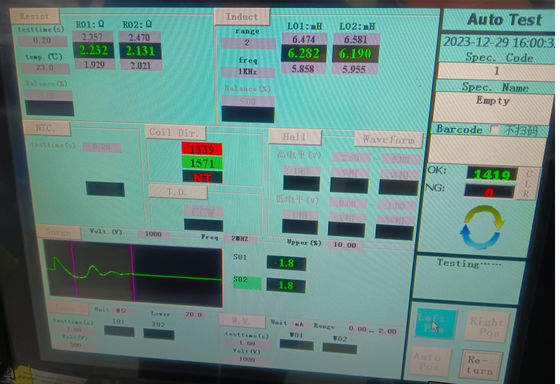

รูปแบบคลื่นมาตรฐานเป็นสีขาว รูปแบบคลื่น OK เป็นสีเขียว รูปแบบคลื่น NG เป็นสีแดง

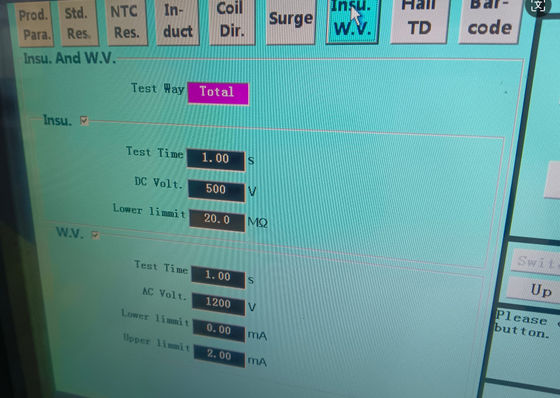

4) ความต้านทานในการกันความร้อน

ความกระชับกําลัง:DC500V / 1000V

ระยะเวลาการทดสอบ:1-10s (สามารถปรับ)

ระยะการตัดสิน:1-1000 MW

ความละเอียด: ± 2.5%

5) การกันระบายระหว่างระยะ

ความกระชับกําลัง:DC500V / 1000V

ระยะเวลาการทดสอบ:1-10s (สามารถปรับ)

ระยะการตัดสิน:1-1000 MW

ความละเอียด: ± 2.5%

6) อินเตอร์ฟาเซสไฮโปต

โวลเตชั่น: AC100-3000V (100V/ขั้นตอน)

ระยะเวลาการทดสอบ:1-10s (สามารถปรับ)

ระยะการตัดสิน:0.1 mA -- 20 mA

ความละเอียด: ± 2.5%

7) ไฮปอต ((มีการตรวจจับวงโค)

โวลเตชั่น: AC100-3000V (100V/ขั้นตอน)

ระยะเวลาการทดสอบ:1-10s (สามารถปรับ)

ระยะการตัดสิน:0.1 mA -- 20 mA

ความละเอียด: ± 2.5%

8)สมดุลความต้านทาน

วิธีการทดสอบ: การเก็บตัวอย่างความต้านทาน DC

เวลาทดสอบ:0.1s

วิธีการตัดสิน:วิธีการเปอร์เซ็นต์ที่นํามาใช้ในการตัดสินความแตกต่างของความต้านทาน DC ระหว่างการล่อ

3เวลาทดสอบ
