อุปกรณ์การทดสอบอาร์มเรทช์ DC ความต้านทาน อินดูคเทนซ์ การแยกระบายความแรง Hi-Pot Rotation

เครื่องทดสอบขดลวด DC ความต้านทาน อินดักแตนซ์ การแยกด้วยแรงดันสูง การหมุน WIND-ATS

เครื่องทดสอบขดลวด WIND-ATS-300

(1) รายการทดสอบ

เครื่องทดสอบขดลวดนี้ทดสอบความต้านทานบาร์ต่อบาร์, ความต้านทานการเชื่อม, ความทนต่อแรงดันไฟฟ้า (Hi-pot),

ความต้านทานฉนวน และฉนวนระหว่างรอบ, รายการทดสอบสามารถแสดงทั้งหมดบนหน้าจอ,

หรือคุณสามารถเลือกรายการเดียวและแสดงแยกต่างหาก,

โหมดการโหลดและการทดสอบสามารถเปลี่ยนได้โดยการเลื่อนฝาครอบนิรภัย

แผงทดสอบจะเริ่มการทดสอบทันทีที่ฝาครอบนิรภัยถูกเลื่อนไปที่สถานีทำงาน

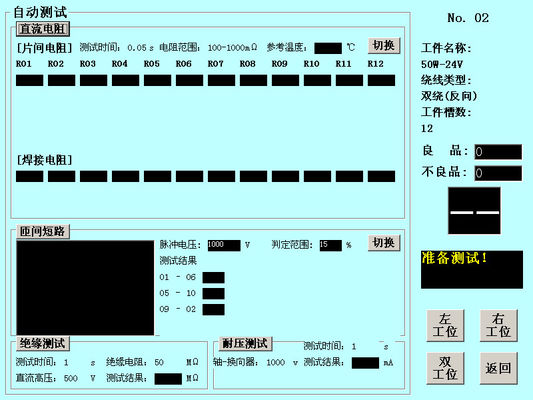

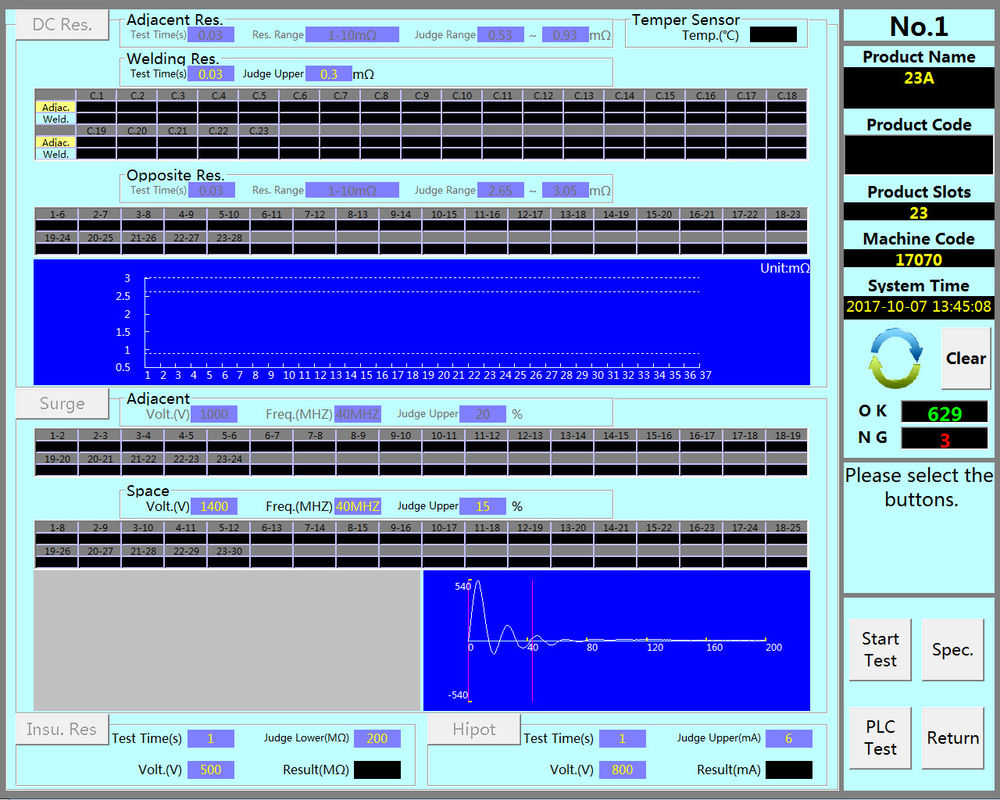

เนื้อหาหน้าจอเหมือนภาพแรก (หน้าจอเครื่องของคุณจะเป็นภาษาอังกฤษ)

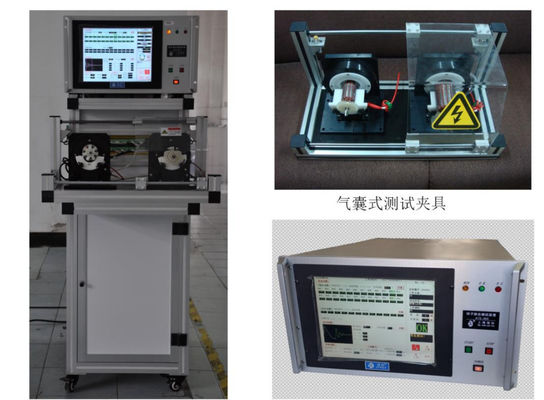

รายการทดสอบคล้ายกับเครื่องทดสอบขดลวดสำหรับสตาร์ทเตอร์ WIND-ATS-02 ดังภาพที่สองด้านล่าง

(2) หน่วยเครื่องจักร

การควบคุม: ระบบฝังตัวอุตสาหกรรมพร้อมหน้าจอสัมผัสขนาด 15 นิ้ว
รีเลย์: Japan Panasonic หรือ Tyco
รีเลย์แรงดันสูง: Toward
ส่วนนิวเมติก: Airtac

แหล่งจ่ายไฟ: Meanwell

กำลังไฟ: AC220V ±10% @60Hz, แรงดันลม: 0.4-0.6Mpa, อุณหภูมิ: 0-45°C

(3) ฟังก์ชันสถิติ

เครื่องทดสอบจะบันทึกข้อมูลการทดสอบของผลิตภัณฑ์แต่ละชิ้นโดยอัตโนมัติ

และสามารถอ่านภายนอกผ่านอินเทอร์เฟซ USB ได้

เนื้อหาการแสดงผลอินเทอร์เฟซสถิติ:

1. จำนวนขดลวดทั้งหมดที่ทดสอบ

2. จำนวนผลิตภัณฑ์ที่ผ่านการรับรอง (อัตราการผ่าน)

3. จำนวนผลิตภัณฑ์ที่ไม่ผ่านการรับรอง (สามารถนับรายการที่ล้มเหลวในการทดสอบแต่ละรายการแยกกันได้)

(4) ฟังก์ชันเสริม (มีค่าใช้จ่ายเพิ่มเติม)

1. การอ่านบาร์โค้ดหรือ QR โค้ด

หมายเลขซีเรียลของผลิตภัณฑ์ที่ทดสอบสามารถอ่านได้ตามรูปแบบประเภทบาร์โค้ดหรือ QR โค้ดที่ลูกค้ากำหนด เพื่อให้หมายเลขซีเรียลของผลิตภัณฑ์ตรงกับข้อมูลการทดสอบผลิตภัณฑ์แบบหนึ่งต่อหนึ่ง

2. อุปกรณ์ทำเครื่องหมายด้วยเลเซอร์, อุปกรณ์เข้ารหัส หรือการพิมพ์ฉลาก

สามารถเชื่อมต่อกับอุปกรณ์เพื่อกำหนดค่าอุปกรณ์ทำเครื่องหมาย, อุปกรณ์เข้ารหัส หรือการพิมพ์ฉลาก เพื่อทำเครื่องหมายและระบุผลิตภัณฑ์ที่ผ่านการรับรองหรือไม่ผ่านการรับรองหลังการทดสอบ

3. กองผลิตภัณฑ์ NG ที่ไม่ผ่านการรับรอง

ใช้สำหรับจัดเก็บผลิตภัณฑ์ NG ที่ไม่ผ่านการรับรองหลังการทดสอบ ผู้ปฏิบัติงานต้องวางผลิตภัณฑ์ที่ไม่ผ่านการรับรองที่ทดสอบแล้วไปยังตำแหน่งที่กำหนดก่อนที่อุปกรณ์จะเริ่มการทดสอบครั้งต่อไป เพื่อหลีกเลี่ยงการวางผลิตภัณฑ์ผิดที่

4. การทำงานร่วมกับสายการผลิตอัตโนมัติ

ใช้เพื่อทำงานร่วมกับการควบคุม IO และการควบคุมการสื่อสารของสายการผลิตอัตโนมัติ เพื่ออำนวยความสะดวกในการรวมเข้าด้วยกันอย่างอิสระเพื่อตอบสนองความต้องการของการผลิตอัตโนมัติโดยรวม

5. ฟังก์ชันฐานข้อมูล

หลังจากการเชื่อมต่อเครือข่าย ข้อมูลการทดสอบสามารถอัปโหลดไปยังเซิร์ฟเวอร์โดยอัตโนมัติและบันทึกในรูปแบบ EXCEL ระบบสแกนรหัสสองมิติจะถูกรวมเข้าด้วยกัน นั่นคือ รหัสสองมิติบนมอเตอร์จะถูกสแกนก่อนเริ่มการทดสอบมอเตอร์ รหัสสองมิติจะตรงกับข้อมูลการทดสอบของมอเตอร์ทีละรายการเพื่อความสะดวกในการติดตาม

(5) ข้อดีของเครื่องจักร

a. รายการทดสอบทั้งหมดจะถูกตัดสินโดยอัตโนมัติโดยอุปกรณ์ ซึ่งช่วยขจัดข้อเสียของ

วิธีการทดสอบแบบดั้งเดิม ซึ่งกำหนดโดยผลิตภัณฑ์ด้วยตนเอง

b. ระบุข้อบกพร่องในกระบวนการผลิต การพัน การประกอบ และการเชื่อม

ของมอเตอร์ได้อย่างรวดเร็วและแม่นยำ และระบุตำแหน่งของข้อผิดพลาด ซึ่งสะดวกสำหรับผู้ปฏิบัติงานในการซ่อมแซม

ผลิตภัณฑ์ที่ชำรุด
c. แรงดันไฟฟ้าของการทดสอบแรงดันสูงของอุปกรณ์จะถูกปรับและสร้างขึ้นโดยอัตโนมัติ

มีความเสถียรและสะดวก
