อุปกรณ์การทดสอบเครื่องจักรไฟฟ้า Stator DC ความต้านทาน อุปกรณ์ดึงดูด การแยกระบายความแรง Hi-Pot Rotation

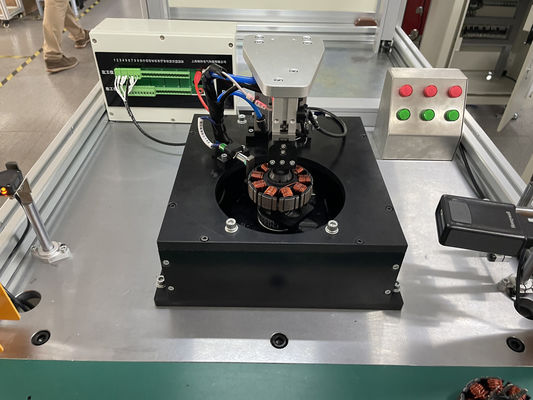

BLDC Motor Stator Tester DC Resistance Inductance Surge Isolation Hi-Pot Rotation WIND-DTS-300 เครื่องทดสอบความต้านทานของเครื่องยนต์

https://youtu.be/Ut1FHxzdMME

(1)เครื่องทดสอบ stator ข้อดีทางการแข่งขัน

    1การทดสอบรายการ

รายการการทดสอบแต่ละรายการรวมถึงความต้านทาน DC การทดสอบอัดแรง การทดสอบการกระตุ้น ความต้านทานการปิด

ไฮ-พ็อตถูกจําแนกเป็นแผ่นวงจรทดสอบที่แยกกัน

2เครื่องทดสอบนี้ถูกจัดส่ง 15pcs ถึง 20pcs ทุกเดือนสําหรับผู้ผลิตมอเตอร์

(2)วัตถุทดสอบ

1. การทดสอบความต้านทาน DC (รวมการทดสอบสมดุลระยะ 3 ระยะ, การทดสอบสมดุลระยะ)

ระยะทดสอบ: 0.001Ω--1000Ω

วงจรทดสอบ: สูงสุด 4 วงจร (ขยายได้)

ความแม่นยําการทดสอบซ้ํา: ≤±0.5%

วิธีการทดสอบ: สี่จุด พร้อมฟังก์ชันปรับอุณหภูมิบริเวณโดยอัตโนมัติ

หรือค่าชําระอุณหภูมิเซ็นเซอร์อินฟราเรด (ไม่จําเป็น)

สามารถกําจัดการเปลี่ยนแปลงความต้านทานที่เกิดจากอุณหภูมิ

2. การทดสอบความแรงดัน

ระยะทดสอบ:0.1μH ∙ 999H

วงจรทดสอบ: สูงสุด 4 วงจร (ขยายได้)

ความแม่นยําการทดสอบซ้ํา: ≤±1.0%

วิธีการทดสอบ: สี่จุดให้ความแม่นยํา

3. การทดสอบแรงกระตุ้น

ผ่านความแรงดันสูงระหว่างระยะ

สภาพการทดสอบ: ปรับ AC 100V-3000V

จุดสูงสุดของหัวใจ:0.5msec

ความถี่ในการเก็บตัวอย่าง: 0 - 20MHz

วงจรทดสอบ: 4 วงจร

ความแม่นยําการทดสอบซ้ํา: < ± 2.5%

วิธีการตัดสิน: โดยความแตกต่างของพื้นที่ ((มีความรู้สึกต่อการดึงและการสูญเสียพลังงาน)

รูปแบบคลื่นมาตรฐานเป็นสีขาว รูปแบบคลื่น OK เป็นสีเขียว รูปแบบคลื่น NG เป็นสีแดง

4. ความต้านทานในการกันความร้อน

สภาพการทดสอบ: DC 500V / 1000V

ระยะทาง: 0.1MΩ 1000MΩ

ความละเอียด: ± 2.5%

5. ไฮโปท (ความแข็งแรงแบบตัดไฟฟ้า) AC 100-1000V

เวลาทดสอบ:1 ~ 10 วินาที (0.1 วินาที/เวลา)

ระยะทาง:0.1-20 mA

ความอดทน: ≤ ± 2.5%

6การทดสอบทิศทางหมุน

ตามทิศทางนาฬิกา/ตรงข้ามทิศทางนาฬิกา


(3)ข้อมูลเทคนิค

(4)ระยะเวลาวงจร

ประมาณ 6 วินาที

รหัส HS:9030390000
