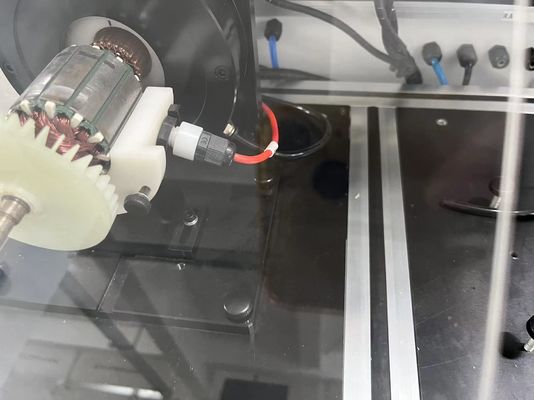

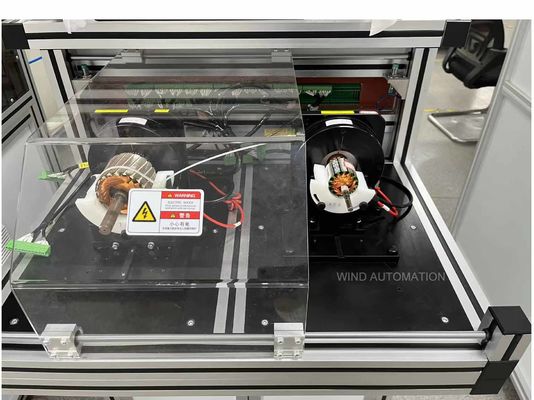

วิธีการตัดสินการเริ่มต้นอาร์เมทัวร์ ความต้านทานการกระชับกระแส Dielectric Hi Pot ด้วย Tester

1. การต่อต้านแท่นต่อแท่น (ความต่อต้านระหว่างชิปของแท่นแลกเปลี่ยนสอง)

2ความต้านทานในการผสมผสาน (เพื่อตรวจสอบคุณภาพการผสมผสาน, ขนาดเล็กยิ่งขึ้นยิ่งดีกว่า)

3ความต้านทานข้าม 180° (ความต้านทานแท่นต่อแท่นของเครื่องสลับที่เป็นมุม 180° กับด้านตรงข้าม)

4. กระแส (ระหว่างการหมุนของโค้ล, การเปรียบเทียบรูปคลื่น)

5. ความต้านทานในการแยก (ความต้านทานของโค้ลและแกนสตั๊ก)

6. Hi-pot (แรงดันสูงระหว่างโค้ลและแกนกระดาน armature)


การใช้งาน:

อุปกรณ์ประกอบการเริ่มต้นสูงสุด 36 สล็อต

ซึ่งครอบคลุม 13, 17, 19 (บางราย) 21,23,25,27, 28,29,33 สล็อต (ทั่วไป)



ข้อดี:

1การตั้งตําแหน่งอัตโนมัติ ผู้ใช้งานไม่ต้องตรวจสอบตําแหน่งเริ่มต้นด้วยมือ

ทําให้การทดสอบสะดวกและง่ายขึ้น

2. 100% ความพึงพอใจจากผู้ผลิตเครื่องเริ่มต้น



ข้อมูลทางเทคนิค:

1. การต่อต้านจากบาร์ต่อบาร์0.01mΩ~10mΩ (แสดงออกนอกระยะ OVER)

การวัดสี่ปลาย เพื่อให้แน่ใจว่ามีความแม่นยํา

2. ความต้านทานในการผสม0.001mΩ-10mΩ (แสดงออกนอกระยะ OVER)

การวัด 6 ปลาย เพื่อให้แน่ใจว่ามีความแม่นยํา

3ความต้านทานข้าม 0.01mΩ-10mΩ

การวัดสี่ปลาย เพื่อให้แน่ใจว่ามีความแม่นยํา

4ความแรง 100-1000 วอลต์ (100 วอลต์/เวลา)

ปริมาณการเต้น:0.5u sec ความถี่ 1 ~ 40MHz

รูปแบบคลื่นมาตรฐานคือ Write, OK รูปแบบคลื่นคือ Green, NG รูปแบบคลื่นคือ Red

5ความต้านทานการแยก DC 500V

เวลาทดสอบ:1 ~ 10 วินาที (0.1 วินาที/เวลา)

ระยะ:1 ~ 500MΩ

ความแม่นยํา: ≤±5%

6ไฮโปต AC 100-1000 วอล

เวลาทดสอบ:1 ~ 10 วินาที (0.1 วินาที/เวลา)

รางสับเปลี่ยนอาร์มเรท ≤ 36 ราง

ระยะเวลาวงจรแผ่นทดสอบ: 8 ~ 9s (ตาม 33 bar)

13, 17, 19 (ไม่กี่), 21,23,25,27, 28,29,33 สล็อต (ทั่วไป)



การตั้งค่าหลัก:

15 ช่องจอสัมผัส ชิปการทดลอง: BB Relay:NAIS High voltage Relay:Meder

ส่วนลม:Airtec

พลังงาน: AC 220V,50Hz

ความดันอากาศ:0.4 ~ 0.6MPa

อุณหภูมิ: 0 ~ 45 °C

ขนาด: 950mm*1250mm*580mm

รหัส HS:9030390000
