ไดโนเมตร BLDC Motor Stator Testing DC Resistance Inductance Surge Isolation Rotation การทดสอบความต้านทานแบบ DC การแยกความต้านทานจากแรงกระแทก

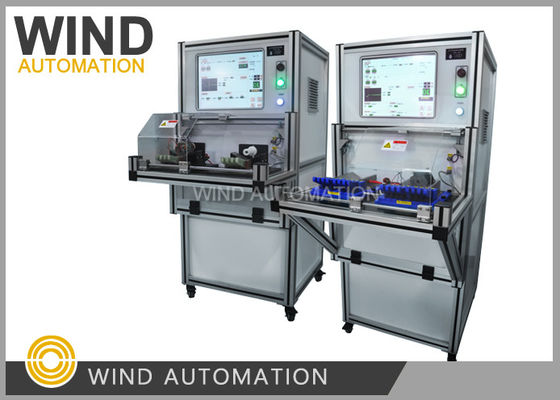

ไดโนมิเตอร์ เครื่องทดสอบสเตเตอร์มอเตอร์ BLDC, ความต้านทาน DC, การเหนี่ยวนำ, การกระชาก, การแยก, Hi-Pot, การหมุน WIND-DTS-300

(1) ข้อได้เปรียบในการแข่งขันของเครื่องทดสอบสเตเตอร์

     1. การออกแบบโมดูลสำหรับรายการทดสอบ,

         แต่ละรายการทดสอบรวมถึงความต้านทาน DC, การทดสอบการเหนี่ยวนำ, การทดสอบการกระชาก, ความต้านทานฉนวน,

         Hi-pot ถูกแบ่งเป็นโมดูลบนแผงวงจรทดสอบแยกต่างหาก

      2. เครื่องทดสอบนี้ถูกส่งมอบ 15-20 เครื่องทุกเดือนให้กับผู้ผลิตมอเตอร์

(2) รายการทดสอบ

1. การทดสอบความต้านทาน DC (รวมการทดสอบความสมดุล 3 เฟส, การทดสอบความสมดุลของเฟส)

ช่วงทดสอบ: 0.001Ω--1000Ω

วงจรทดสอบ: สูงสุด 4 วงจร (ขยายได้)

ความแม่นยำในการทดสอบซ้ำ: ≤±0.5%

วิธีการทดสอบ: สี่จุด พร้อมฟังก์ชันแก้ไขอุณหภูมิแวดล้อมอัตโนมัติ

หรือการชดเชยอุณหภูมิด้วยเซ็นเซอร์อินฟราเรด (อุปกรณ์เสริม)

สามารถกำจัดการเปลี่ยนแปลงความต้านทานที่เกิดจากอุณหภูมิ

2. การทดสอบการเหนี่ยวนำ

ช่วงทดสอบ: 0.1µH – 999H

วงจรทดสอบ: สูงสุด 4 วงจร (ขยายได้)

ความแม่นยำในการทดสอบซ้ำ: ≤±1.0%

วิธีการทดสอบ: สี่จุด เพื่อให้มั่นใจในความแม่นยำ

3. การทดสอบการกระชาก

ผ่านแรงดันไฟฟ้าสูงระหว่างเฟส

เงื่อนไขการทดสอบ: AC 100V-3000V ปรับได้

ความสูงของพัลส์: 0.5msec

ความถี่ในการสุ่มตัวอย่าง: 0 - 20MHz

วงจรทดสอบ: 4 วงจร

ความแม่นยำในการทดสอบซ้ำ:< ±2.5%

วิธีการตัดสิน: โดยความแตกต่างของพื้นที่ (ไวต่อการเหนี่ยวนำและการสูญเสียพลังงาน)

รูปคลื่นมาตรฐานเป็นสีขาว, รูปคลื่น OK เป็นสีเขียว, รูปคลื่น NG เป็นสีแดง

4. ความต้านทานฉนวน

เงื่อนไขการทดสอบ: DC 500V / 1000V

ช่วง: 0.1MΩ～1000MΩ

ความคลาดเคลื่อน: ±2.5%

5. Hi-pot (ความแข็งแรงของฉนวน) AC 100-1000V

เวลาทดสอบ: 1~10 วินาที (0.1 วินาที/ครั้ง)

ช่วง: 0.1-20 mA

ความคลาดเคลื่อน: ≤±2.5%

6. การทดสอบทิศทางการหมุน

ตามเข็มนาฬิกา/ทวนเข็มนาฬิกา


(3) ข้อมูลทางเทคนิค

(4) เวลาวงจร

    ประมาณ 6 วินาที

    HS Code:9030390000
