วิธีการผลิต PMDC อาร์เมทัวร์ด้วยเครื่องปั่นแบบ Double Flyer

วิธีผลิตอาร์เมเจอร์ PMDC ด้วยเครื่องพันขดลวดแบบ Double Flyer

WIND-ST-TD2B

การใช้งาน:

การพันขดลวดอาร์เมเจอร์แบบสล็อตคอมมิวเตเตอร์

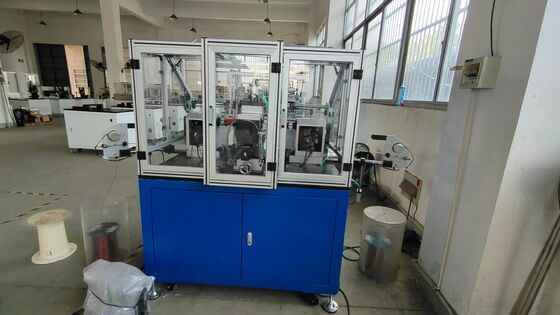

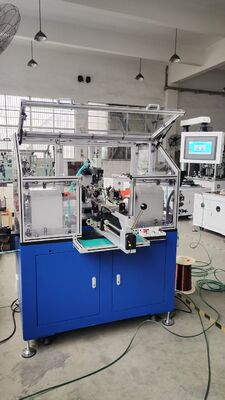

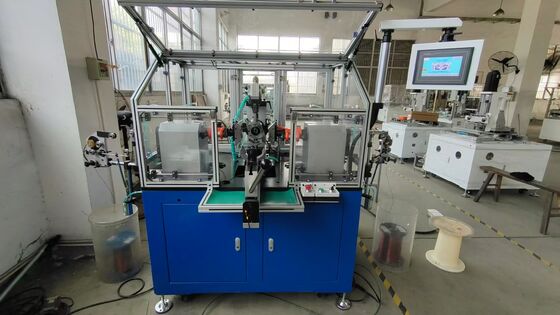

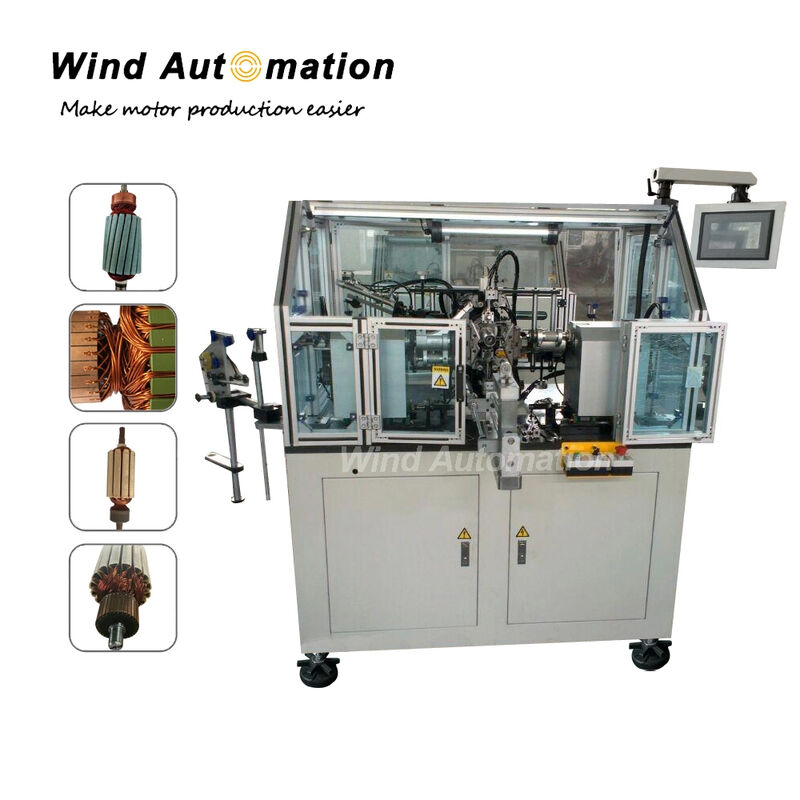

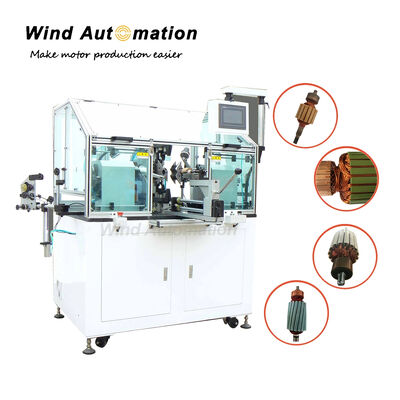

เครื่องพันโรเตอร์อัตโนมัติเต็มรูปแบบ WIND-ST-TD2B เป็นเครื่องพันแบบ Double Flyer ที่ออกแบบมาเป็นพิเศษ

สำหรับผลิตโรเตอร์คอมมิวเตเตอร์แบบสล็อต ซึ่งเหมาะสำหรับการพันความเร็วสูงของโรเตอร์ที่มีเส้นผ่านศูนย์กลางปานกลาง

และหยาบ เครื่องนี้ใช้กลไกการหนีบอัตโนมัติและวิธีการสอดลวดเสริม

ซึ่งช่วยเพิ่มความเร็วในการพันโรเตอร์แบบร่องได้อย่างมาก เครื่องนี้ใช้กันอย่างแพร่หลายสำหรับ

การพันโรเตอร์มอเตอร์ DC และมอเตอร์อนุกรม เส้นผ่านศูนย์กลางการพันที่เหมาะสม 0.25 มม. ~ 1.2 มม. ใช้กันอย่างแพร่หลายใน

โรเตอร์สล็อตแบบลวดบาง และโรเตอร์คอมมิวเตเตอร์แบบสล็อตขนาดใหญ่ ซึ่งเหมาะสำหรับการพันอัตโนมัติ

ของร่องสล็อตเลขคี่และเลขคู่

ข้อได้เปรียบทางการแข่งขัน:

1. สำหรับอาร์เมเจอร์ที่มีลวดทองแดงบาง

  เครื่องได้รับผลตอบรับที่ดีในการพันอาร์เมเจอร์ลวดทองแดง AWG30 (0.25 มม.)

2. สำหรับอาร์เมเจอร์ที่มีลวดหนา เครื่อง WIND-ST-TD2B สามารถจัดการอาร์เมเจอร์ AWG16 (1.35 มม.) ได้

3. ไม่จำเป็นต้องทำงานกับเครื่องสล็อตคอมมิวเตเตอร์เฉพาะ

4. อัตราผลผลิต 98% ขึ้นไปรับประกันเมื่อคุณภาพของคอมมิวเตเตอร์สล็อตดี

5. จนถึงขณะนี้เป็นเครื่องที่ดีที่สุดในประเทศจีนสำหรับการพันอาร์เมเจอร์แบบสล็อต

6.ตัวปรับความตึงที่ใช้ในเครื่องพันอาร์เมเจอร์นี้ถูกควบคุมด้วยระบบอิเล็กทรอนิกส์

ตัวปรับความตึงส่วนใหญ่ที่ใช้ในเครื่องพัน ตัวหนึ่งคือตัวปรับความตึงผงแม่เหล็ก ซึ่งมีช่วงการใช้งานเล็กน้อย

ตัวหนึ่งคือตัวปรับความตึงแบบฮิสเทรีซิส ซึ่งมีช่วงการใช้งานกว้าง

Wind Autotion ใช้ตัวปรับความตึงแบบฮิสเทรีซิส

ภาพแสดงให้เห็นว่าแรงบิดสูงสุดคือ 5 กก. และแรงดันไฟฟ้าสูงสุดคือ 24 โวลต์

พารามิเตอร์:

แหล่งจ่ายไฟ: 220V, 50HZ

มอเตอร์: มอเตอร์เซอร์โว Mitsubshi 1000W สำหรับการพัน

มอเตอร์เซอร์โว Mitsubshi 400W สำหรับการจัดเรียง

มอเตอร์เซอร์โว Mitsubshi 400W สำหรับการจัดตำแหน่ง

เส้นผ่านศูนย์กลางลวด: 0.45 มม. ~ 1.25 มม.

เส้นผ่านศูนย์กลางภายนอกของยูนิต: 70 ~ 250 มม.

แกนหมุน: 0 ~ 1500 รอบต่อนาที

จำนวนรอบ: 0-999

แรงดันอากาศ: 0.5-0.7 Mpa

ระบบนิวแมติก: Airtac

คำแนะนำการใช้งาน:

ใส่แขนหมุนด้วยตนเองแล้วกดปุ่ม 'Start' เครื่องจะทำการหนีบ, เกี่ยว, พัน, จัดตำแหน่ง

โดยอัตโนมัติและซ้ำๆ จนกว่าแขนหมุนจะพันเสร็จสมบูรณ์

เครื่องพัน WIND-ST-TD2B ใช้สำหรับการพันแขนหมุนที่มีคอมมิวเตเตอร์แบบยกสูง

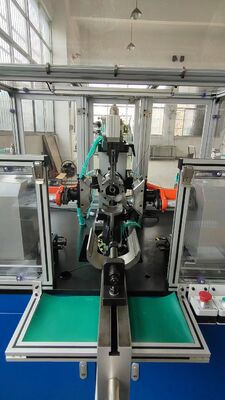

มี Double Flyer สำหรับการพันและมีระบบตัดลวดอัตโนมัติ โครงสร้างการหนีบ ลวดช่วย

ในการสอดเพื่อเพิ่มความเร็วในการพัน

ถามและตอบ:

ถาม:

เป็นเครื่องพันแบบ Flyer หรือไม่? ฉันต้องการทำความเข้าใจว่าการออกแบบเครื่องพันของคุณสามารถ

เอาชนะปัญหาของเครื่องพันแบบดั้งเดิมที่ออกแบบมาสำหรับมอเตอร์ 2 ขั้วได้อย่างไร

ขดลวดในแผ่นลามิเนต 4 ขั้วมีมุมที่เล็กกว่าแผ่นลามิเนต 2 ขั้วเมื่อเทียบกับร่อง

ดังนั้น เครื่องพัน 4 ขั้วจึงใช้หัวนำลวดที่มีมุมเล็กกว่าเพื่อนำลวดแม่เหล็กให้ไหลเข้าไปในร่องลามิเนต 4 ขั้ว

ดังนั้น ลวดจะวางอยู่ด้านข้างของร่องแทนที่จะวางอยู่ที่ก้นร่อง สำหรับแผ่นลามิเนต 2 ขั้ว หัวนำจะกว้างกว่าและสามารถนำลวดให้ไหลเข้าไปที่ก้นร่องได้

หากคุณใช้เครื่องพันแบบ Flyer กับอาร์เมเจอร์ 4 ขั้วหรือ 8 ขั้ว คุณมีวิธีใดในการนำ

ลวดไปที่ก้นร่องก่อน จากนั้นจึงขึ้นไปที่ปากร่อง - เป็นระเบียบและเรียบร้อย

ตอบ:

ความกังวลของคุณคืออัตราการเติมร่องของ 4 ขั้ว

ใช่
