วิธีการพันขดลวดสเตเตอร์ด้วยเครื่องร้อยเชือกสำหรับขนาดเฟรมต่ำกว่า 110 แบบเย็บด้วยเชือกถัก

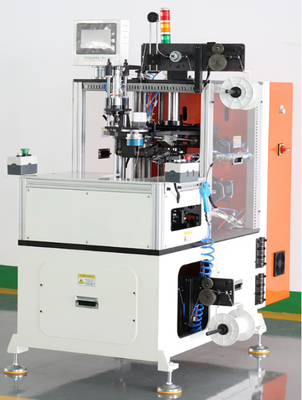

เครื่องผูกผ้าพันคอด้านสอง WIND-120-CL

1.ปริมาตร

2.ข้อดีด้านการทํางาน

ฟันป้องกันเพื่อไม่ให้เกิดความเสียหายต่อแผ่น slot

1) เครื่องลวดลวดสองด้านประกอบด้วยส่วนพื้นฐาน, ส่วนลวดด้านบน, ส่วนลวดด้านล่าง

และส่วนที่ให้อาหารสาย

2) เครื่อง banding ใช้ Schneide เครื่องควบคุมการเคลื่อนไหวในการควบคุมระบบ servo

และอินเตอร์เฟซมนุษย์-เครื่องยนต์ ช่วยให้การปรับปรุงปริมาตรง่ายขึ้น

3) ระยะเวลาวงจรการผูกมัด ≤ 1S/slot

ความแน่นของสายเชื่อมตรงกับความต้องการของลูกค้า

และระยะการเคลื่อนไหวไม่เกิน 2 มม.

4) ความหนาที่แตกต่างกันของ stator สามารถปรับไวสําหรับการผลิตภายใน 5 นาที

5) สําหรับ stators ขนาดที่แตกต่างกันสามารถเปลี่ยนเครื่องมืออย่างรวดเร็ว, กับเวลาประมาณ 20 นาที

6) แต่ละส่วนของอุปกรณ์มีฟังก์ชัน debugging และ

อุปกรณ์พร้อมปุ่มแก้ไขความผิดพลาดเพื่อแก้ไขความผิดพลาดได้ง่าย

6) ส่วนการระบุผลถูกขับเคลื่อนโดย Schneide servo มอเตอร์และ

สามารถตั้งค่าสําหรับ slot โดย slot การผูกพันและ slot skip การผูกพัน

8) สปินด์ถูกขับเคลื่อนโดย Schneide มอเตอร์ servo และความเร็วสามารถตั้งค่า

9) มุมเข็มถูกขับเคลื่อนโดย Schneide servo มอเตอร์และมุมสามารถตั้งค่าได้อย่างอิสระ

10) ด้วยการให้อาหารสายไฟอัตโนมัติ, การตัดสายไฟอัตโนมัติ, อุปกรณ์ความยืด, กําลังความยืดที่เห็นได้

และความยืดหยุ่นการผูกพันที่ปรับได้

11) พื้นที่พอร์ตเครือข่ายที่ได้รับอนุญาตสําหรับการแก้ไขข้อผิดพลาดทางไกลและการเข้าถึง MES

12) การนํามาใช้กลไกป้องกันความปลอดภัย การดําเนินงานในสภาพยืน และปุ่มมือหนึ่งสําหรับการเริ่มต้น

• การบรรทุกและถอนของ stators หนักง่าย
• การผูกเชือกข้างเดียว
• ระดับคุณภาพสูงของกระบวนการผูก
• วงจรการทํางานทั้งหมดเป็นระบบอัตโนมัติโดยสิ้นเชิง ยกเว้นการบรรทุกและปล่อยของมือ
• สามารถบูรณาการในสายการผลิต
• ไม่จําเป็นต้องเปลี่ยนเครื่องมือสําหรับความยาว stack ที่แตกต่างกัน, เพียงการปรับกลไกที่จําเป็น
• มีรูปแบบการผูกเชือกที่แตกต่างกัน, การผูกเชือกสล็อตต่อสล็อต, การผูกเชือกสล็อตข้ามสล็อตหรือการผูกเชือกแฟนซี

เครื่องสับสับสับสับสับสับสับสับสับสับสับ

เป็นกระบวนการหนึ่งของการผลิตมอเตอร์อัดแรงขนาดใหญ่ AC มอเตอร์ครอบคลุมกรอบ 112, 132, 160

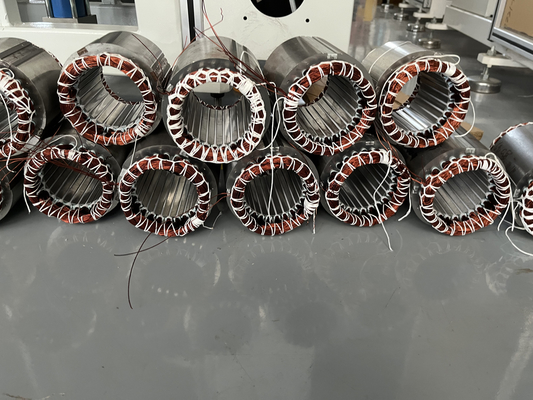

การผูกสายโค้ล stator เป็นกระบวนการในการรักษาปลายโค้ลสนามของ stator มอเตอร์ไฟฟ้าอย่างแน่นด้วยสายเย็บ

เรียกอีกชื่อว่า Motor Stator Coil Braiding.

การใช้งานเครื่อง Stator Coil Knot:

การผูกเชือกมักจะใช้ในมอเตอร์ที่มีอายุการใช้งานยาวนานหรือมีประสิทธิภาพสูง เช่นมอเตอร์ induktion ที่มีต้นทุนการล้มเหลวสูง โดยทั่วไป มอเตอร์ราคาถูกไม่ใช้เชือก

ปารามิเตอร์เครื่อง Stator Coil Knot:

1. ขนาดของสเตเตอร์

อุปกรณ์ที่เกี่ยวข้องกับ OD สเตเตอร์

เมื่อสเตตอร์ OD เหมือนกัน คุณไม่ต้องเปลี่ยนเครื่องมือ

- กว้างนอกสูงสุด: 140 มิลลิเมตร

-Max กว้างภายใน: 90mm

-ความยาวแกน: 10-90 มม.

-ความสูงของโค้ล: กัมของเครื่องเชื่อมโยงกับความสูงของโค้ลของคุณทั้งสองข้าง

2สายผูก

สายเชื่อมกลมถูกใช้อย่างแพร่หลาย

คุณช่วยถ่ายรูปสายผูกที่เรียบให้เราเช็คได้ไหม

3. การเปลี่ยนเครื่องมือ

ใช่ การเปลี่ยนเครื่องมือและการเปลี่ยนโปรแกรม สามารถทําได้ภายใน 20 นาที

และคนทํางานต้องปรับระดับความสูงและตําแหน่งของเข็มสําหรับเครื่องจักรมาตรฐานที่เราอ้างอิง

ถ้าคุณต้องการเพิ่มฟังก์ชันพิเศษ เครื่องจะถูกสร้างขึ้นตามความต้องการ และมีค่าใช้จ่ายสูงกว่า

การใช้งาน:

สําหรับเครื่องกําเนิด ปั๊มน้ําลึก ปรางสล็อตมอเตอร์สามเฟส

ข้อดี:

1.ใช้ stator ข้างใน กว้างที่จะทําการตั้งตําแหน่ง, ง่ายที่จะเปลี่ยนเครื่องมือ

2. มอเตอร์ servo สามประกันการปรับง่ายของเครื่องจักรและ lacing เรียบร้อย

หนึ่ง servo มอเตอร์ควบคุมการระดม stator

หนึ่ง servo มอเตอร์ควบคุมการเคลื่อนไหวของจมูก (จมูกนําสายต่อ

หนึ่ง servo มอเตอร์ควบคุมการเคลื่อนไหวทางกลของเครื่องจักรทั้งหมด

3. หนึ่งในเครื่องขายสูงสุดในช่วงเครื่องจักรการผลิตมอเตอร์อัดแรง

อัพเกรดทุกปีต่อผู้ใช้ท้องถิ่น ความเห็นของผู้ผลิตมอเตอร์

คลิกลิงค์ด้านล่างเพื่อดูวิดีโอ

https://youtu.be/0znQgQE0IF0

https://youtu.be/FlQk7VAuN2Y
