รายละเอียดสินค้า:
การชำระเงิน:
|
ทิศทางที่คดเคี้ยว: | รูปแบบการม้วนตามเข็มนาฬิกาและทวนเข็มนาฬิกา | การใช้งาน: | สตาร์เตอร์มอเตอร์ สเตทเตอร์ของรถ |
---|---|---|---|
สถานีทำงาน: | สถานีเดียว | ประเภทการทำงานอัตโนมัติ: | สายลวดและวัสดุระหว่างใบ |
สีเครื่อง: | สีขาวหรือต่อความต้องการของลูกค้า | สภาพ: | ใหม่ |
อัตโนมัติ: | อัตโนมัติการให้อาหารสาย, การตัดสาย, เครื่องขัดสาย, การให้อาหารกระดาษและการบิดปลายสาย และจะทํางานในโห | หลังการขาย: | วิศวกรพร้อมให้บริการเครื่องจักรในต่างประเทศ |
แสงสูง: | เครื่องทําม้วน,เครื่องม้วนขดลวดสเตเตอร์ |

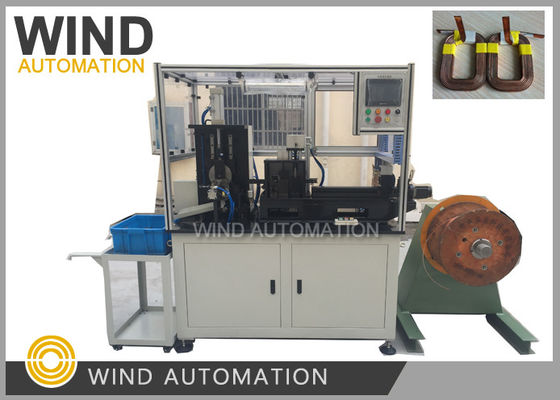

สตาร์ตเตอร์ สเตาเตอร์ สายโค้ลสนามแม่เหล็ก สายโค้ล สร้างสายนําและสายโค้ล WIND-PCW-F1
Mกระบวนการทํางานของ achine
เครื่องจักรสามารถอัตโนมัติลวดลวดสนามกับกระบวนการด้านล่างอย่างต่อเนื่อง
อัตโนมัติการให้อาหารสายไฟ→ เครื่องขัดสายไฟ → ปรับจุดเริ่มต้น → การให้อาหารสายไฟ I→การบิด→การใส่สาย II→การกดสายสู่เครื่องมือ→การบิด→การใส่กระดาษและการบิดลม→การตัดสาย→การตัดกระดาษ→การบิดลม→การปล่อย,
ปริมาณผลิต: ประมาณ 15-30 ชิ้นต่อชิ้น ประมาณ 2000 ชิ้นต่อชิงต์/8 ชั่วโมง
การสร้างเครื่องจักร
1.กลไกขัดสาย
ประกอบด้วยทิศทาง X,Y สองชุดการขยายวงล้อ
และกระบอก, กระบอกดึงสายเพื่อทําให้มันเรียบ
2กลไกการให้อาหารสาย
มอเตอร์เซอร์โวเดลต้าขับเคลื่อนโมดูลอาหารสายไฟเพื่อให้อาหารสายไฟ
ความยาวการให้อาหารสายสามารถตั้งค่าบนจอ, และสาย slotting จํากัดสามารถทําให้แน่ใจ
สายไฟถูกต้อง
3. เริ่มเครื่องยืดปลาย
ใช้กระบอกในการขับเคลื่อน pulley เพื่อบิดปลายการเริ่มต้น
ทิศทางโค้งสามารถเป็นซ้ายหรือขวา
4เครื่องกลมบิดสาย
ประกอบด้วยอุปกรณ์สายกดและอุปกรณ์บิด
ทิศทางโค้งสามารถเป็นซ้ายหรือขวา
5เครื่องตัด
ด้วย Cutter พิเศษที่อุทิศไว้สําหรับ coil สนาม
6กลไกการล่อและลดสอย
อุปกรณ์การล่อโค้ลประกอบด้วยอุปกรณ์สายกดที่ขับเคลื่อนโดยกระบอก
อุปกรณ์หมุนที่ขับเคลื่อนโดยมอเตอร์เซอร์โว Delta กับส่วนการส่งของเครื่องลด
อุปกรณ์เครื่องมือ อุปกรณ์จับเครื่องมือ อุปกรณ์ระบาย
อุปกรณ์อาหารสายอาหารสายโค้งไปยังตําแหน่งคงที่ของเครื่องมือ
เครื่องกดสายเริ่มกดสาย เครื่องหมุนหมุน
เมื่อหมุนไปยังตําแหน่งที่ตั้งกระดาษจะอาหาร
และยังคงหมุนไปยังตําแหน่งตั้ง และตัดกระดาษ,หมุนเพื่อล่อม้วน
อุปกรณ์ clamping เครื่องมือปลด, finshed coil ออกและซ้ําจากเริ่มต้น
7อุปกรณ์นํากระดาษ
ประกอบด้วยเร็กกระดาษ, มอเตอร์อาหารกระดาษและอุปกรณ์พิมพ์กระดาษ
8กรอบเครื่องเป็นอะลูมิเนียมกับกระจกอินทรีย์
9เครื่องลวด ส่วนใหญ่
Simens หรือ Delta PLC
มอเตอร์เซอร์โว Delta
หน้าจอสัมผัส Weinveiw
น้ําหนัก: ประมาณ 650Kg
ขนาดของเครื่อง: 1,500mm x 900mm x 1700mm3
