อัตโนมัติการผลิตของเครื่องกําเนิดลม เครื่องบิดโค้ล

รถยนต์กลม สายใส่ Hairpin Coil เครื่องลวดสําหรับรถยนต์ Starter อาร์มเรชั่นการผลิต

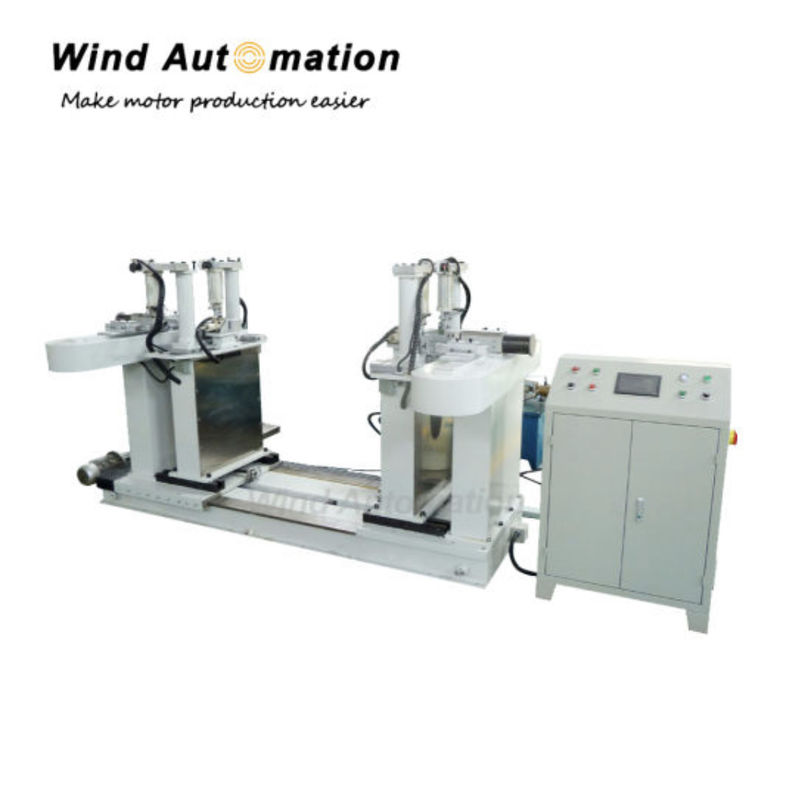

WIND-FMเครื่องปั้นอัตโนมัติสําหรับสายหมุนบาร์

• ขนาดของสินค้า

• เงื่อนไขการใช้อุปกรณ์

2.1 อุณหภูมิบริเวณ: -5 °C มากกว่า 40 °C

2.2 ความชื้นสัมพันธ์: ≤ 85%

2.3 พลังงานไฟฟ้า 3 × 380V ± 10% 50HZ 20kw

2.4 อากาศกดดัน 0.5MPa?? 0.7MPa

2.5 ขนาดอุปกรณ์ (L × W × H) / มม:5000 × 2800 × 1900 ((FYI)

3.องค์ประกอบหลักและความต้องการทางเทคนิคของอุปกรณ์:

3.1 เหมาะสําหรับการบิดของ TBR GB5584.2/TMR GB55851

3.2 คุณสมบัติและปริมาตรของแท่งทองแดงแสดงอยู่ในตารางต่อไปนี้ (ที่ให้โดยผู้ใช้)

3.3 A32,A33

ขนาดตัดข้ามสูงสุดของรากเดียว: 18mm × 40mm

ขนาดตัดข้ามสูงสุดเมื่อรากสองตัวบิดพร้อมกัน:2 × 7 มม × 40 มม

3.4 ด้านปลายไม่ครอบคลุมด้วยส่วนที่แยกกัน:25mm-50mm

3.5อุปกรณ์ควรสามารถทํารูปร่างโค้งสําเร็จหลังจากการแยกตัวของสเตาเตอร์และโรเตอร์โค้ง ดังต่อไปนี้

(1) ด้านปลายโค้ง ด้านปลายทั้งสองสามารถอยู่ในทิศทางที่แตกต่างกัน

(2) ด้านปลายโค้ง ด้านปลายทั้งสองข้างสามารถอยู่ในทิศทางเดียวกัน

(3) ปลายหนึ่งโค้ง มันสามารถเป็นไปตามทิศทางนาฬิกา หรือตรงข้ามทิศทางนาฬิกา

4.อธิบายลักษณะของอุปกรณ์

3.1 ใช้ในการบิดอัตโนมัติหลังจากการปิดกั้นสตาร์ทองแดงของหมุนมอเตอร์

3.2 ความปลอดภัยในการกันความร้อนของโค้ลควรได้รับการรับประกันในระหว่างการพิมพ์ และไม่ควรมีมลพิษจากน้ํามันและความเสียหายทางกล

3.3ชิ้นส่วน, ส่วนประกอบและอุปกรณ์เสริมที่ใช้สอดคล้องกับมาตรฐานการผลิตแห่งชาติที่เกี่ยวข้องและความต้องการในการคุ้มครองสิ่งแวดล้อม และเป็นของแบรนด์ที่มีชื่อเสียงในอุตสาหกรรม.

3.4เมื่อบิด เมื่อพิจารณาถึงการกระโดดของแท่งทองแดง (HB≤48) กณิตศาสตร์การสร้างโค้ลมีความแม่นยํา รูปร่างปลายคงที่ และไม่มีปัญหาด้านคุณภาพ เช่นการขึ้นและการบิด

3.5 อุปกรณ์ต้องให้ความมั่นใจว่าโครงสร้างเป็นที่เหมาะสม เทคโนโลยีการผลิตเป็นที่ก้าวหน้าและกลไกการส่งและหมุนทั้งหมดต้องรับประกันความแม่นยําของการกระทําต่าง ๆ ของพวกเขาภายใต้สภาพเดียวกัน ขนาดของรายละเอียดเดียวกันและชุดของวัสดุแพร่เดียวกันคือเหมือนกันหลังจากบิด

3.6 เครื่องยนต์หลักทํางานได้เรียบร้อย และเสียงดังไม่เกิน 75 เดซิเบล

3.7ไม่มีการรั่วไหลของน้ํามันไฮดรอลิกที่ชัดเจนในอุปกรณ์

5.โครงสร้างหลักของอุปกรณ์

อุปกรณ์นี้ประกอบด้วย 3 ส่วน คือ ส่วนกรอบ ระบบควบคุม และหม้อบิดบิด

ส่วนประกอบทั้งหมดนี้ถูกติดตั้งบนแพลตฟอร์มเดียว และอุปกรณ์ทั้งหมดถูกใช้และควบคุมโดย PLC และคอมพิวเตอร์โดยอัตโนมัติ

5.1 ส่วน rack

ส่วนกรอบประกอบด้วยโปรไฟล์ที่เชื่อมเพื่อให้มั่นคงพอ

5.1.1 ส่วนการดําเนินงานทางกล

5.1.2 ช่องแนบเส้นตรง

5.1.3 เส้นตรงข้างนอก clamping

5.1.4 พื้นที่จับของส่วนบิด

5.2 ระบบควบคุม

5.2.1 อุปกรณ์ใช้การควบคุม PLC และการตั้งค่าพาราเมตรจะเสร็จสิ้นโดยกระบวนการโต้ตอบของแผ่นสัมผัสหลายฟังก์ชัน (การทํางานภาษาจีน)เก็บไว้และเรียกคืนผ่านจอสัมผัส

5.2.2 โปรแกรมถูกใส่จากจอสัมผัส มีสัญลักษณ์ที่เรียบง่ายและเข้าใจง่ายบนจอและเมนูภาษาจีนเพื่อแนะนําผู้ใช้ในการใส่ข้อมูล

5.2.3 เพื่อแก้ไขปัญหาการกระโดดของแท่งทองแดง โปรแกรมควรตั้งคําสั่งการแก้ไขเพื่อชดเชยผลการกระโดด

5.2.4 คอมพิวเตอร์สามารถแสดงข้อความความผิดพลาดเพื่อให้สาเหตุสามารถวิเคราะห์และแก้ไขได้

5.2.5 โปรแกรมถูกคุ้มครองด้วยรหัสผ่าน ดังนั้นผู้คนที่มีอนุญาตที่แตกต่างกัน สามารถเปิดอินเตอร์เฟซที่แตกต่างกันได้

5.3 หม้อสร้างเส้นโค้ง

ต้นแบบของอุปกรณ์นี้จําเป็นต้องทําจากเหล็ก die ทนทานการสวมใส่สูงที่มีการรักษาความร้อนพิเศษ และส่วนโค้งของแท่งทองแดงและความโค้งของแท่งทองแดงหลังจากการปั้นไม่จําเป็นต้องแก้ไขด้วยมือในรูปร่าง radian, และสามารถติดตั้งได้โดยตรงในหมุน

รูปแบบต่าง ๆ ของแท่นทองแดงต้องการหม้อที่แตกต่างกัน หากรูปร่างเส้นโค้งของแท่นทองแดงเหมือนกัน แล้วแท่นทองแดงขนาดต่าง ๆ สามารถแบ่งปันหม้อคู่

การบิดปลายที่สร้างหม้อมีความสมเหตุสมผล มีความแม่นยํา และสามารถปรับได้ง่าย

5.4 อุปกรณ์ความปลอดภัย

ส่วนหมุนของเครื่องมีเครื่องปิดและปุ่มหยุดฉุกเฉิน

5.5 อุปกรณ์มีสถานที่ทํางานไฮดรอลิกของตัวเอง

6. คําอธิบายกระบวนการ

กระบวนการสร้างโค้ล: วางในสายไม้→ รูปแบบโดยอัตโนมัติ→ ปล่อยสายไม้→ ถอนผลิตภัณฑ์ → เครื่องรีเซ็ต

7.บริการและคําแนะนํา

7.1 อุปกรณ์ทดสอบมีการปรับขนาดด้วยตัวเองทุกครั้งที่เปิด

7.2 เครื่องจักรทั้งเครื่องได้รับการรับประกัน 2 ปี นับจากวันจัดส่ง (ยกเว้นส่วนที่เปราะบางและใช้ได้) และการซ่อมฟรีให้บริการด้านการปรึกษาด้านการบํารุงรักษาและการเปลี่ยนภายใน 2 ปี,
