เส้นการลวดเส้นตรง 600RPM Lamination ตรงสําหรับ BLDC PMSM และ EV มอเตอร์

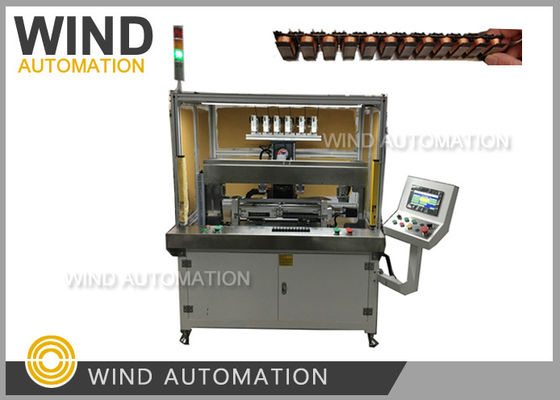

เครื่องลมกลม BLDC ขนาด 3 ขั้นตอน สายสับเข้าสู่ปลาย WIND-ZR158-2







การใช้งานของเครื่องลวด:



BLDC Stator Straight Lamination เครื่องลมเป็นแนวโน้มสําหรับผู้ผลิตมอเตอร์ที่ต้องการ



ผลิตอัตราการเต็มสล็อตสูง ขนาดสล็อตเล็ก มอเตอร์ไฟฟ้าประสิทธิภาพสูง







ข้อมูลทางเทคนิคของเครื่องลวด:



กว้างของสาย: 0.1mm ถึง 0.8mm (AWG38 ถึง AWG20)



ความยาวทั้งหมดของ Stator: สูงสุด 400mm



ความสูงของสเตาเตอร์: สูงสุด 100 มม.



จํานวนสล็อต: ไม่จํากัด



เลขหมุน: ไม่จํากัด



ความเร็วการล่อ: 600RPM (ตามขนาดเส้นวงกว้างสาย, ความสูง stack)



แหล่งอากาศ: 0.4 ~ 0.7MPa



พลังงานเครื่อง: 8KW



3 ขั้นตอน AC 380V 50 ~ 60Hz



น้ําหนัก: ประมาณ 900KGS



ขนาด: 1100 ((W) * 800 ((D) * 2000 ((H) mm







เครื่องลวด WIND-ZR158 ข้อดีต่อการแข่งขัน



1ออกแบบจากญี่ปุ่น ผลิตในจีน



2. สองสถานีทํางานสามารถลม 24SWG, 68 รอบ, 9 ต้นฟัน stator ใน 1.5mintues (1.5 นาที/2pcs)



3. แต่ละส่วนการล่อ coils displament สะอาดและเรียบร้อยผนังล่อที่สมบูรณ์แบบไม่เพียงแต่มีเรียบร้อยและเรียบร้อย



รูปร่างดี มีคุณภาพดีด้วยความต้านทานน้อย



4. 2 สถานีหรือ 3 สถานีมีอุปกรณ์บรรทุกอัตโนมัติ



5. ระยะเวลาวงจรของการล่อ 1pc Stator ล่อ (ความต้องการล่อตามด้านล่าง)



    1.5 นาที/2 ชิ้น (2 สถานที่ทํางาน), 1.5 นาที/3 ชิ้น ((3 สถานที่ทํางาน)ach pole



ต้องการ 68 รอบของสายล่อ. การล่อจะเริ่มต้นจากปลาย 1 และสายจะ crimped ในปลาย



และจากนั้นโพลที่ 1 จะล่อ 68 รอบของโค้ล แล้วสายไฟจะไปจากด้านหลังของส่วนที่ 4 โพล



อีกครั้ง 68 รอบตามทิศทางนาฬิกา และสายไฟจะย้ายจากกลับไปที่ 7 สายไหมและอีกครั้งการล่อ 68 รอบของโค้ล



วงกลมและจากนั้น crimping ปลายเล็ก







คุณสมบัติของเครื่องลมสับสับสับสับตรง:



1ผ่านการเคลื่อนไหวของเข็มล่อขึ้นและลงและการหมุนของแกนเหล็ก stack lamination



สายทางใด ๆ สามารถบิดได้ ดังนั้นโดยการเปลี่ยนแปลงโปรแกรมการบิดสินค้า



ด้วยความหนาของคอร์สสเต็กที่แตกต่างกันและการหมุนที่แตกต่างกันจํานวนของคอร์สสเต็กสามารถตั้งค่าได้ง่าย



2การพูดคุยระหว่างมนุษย์กับเครื่องยนต์สามารถทําให้การทํางานและการบํารุงรักษาง่ายขึ้น



3. สายลมหมุนที่ cripmed ในปลายทางสามารถตั้งค่าโดยสุ่มและหยุดในตําแหน่งใด ๆ 360 °



ผลลัพธ์คือ มันง่ายและสะดวกสบายที่จะวางสายสะพานและสั้นระยะเวลาวงจรโดยรวม



ปรับปรุงประสิทธิภาพการผลิต



4. ระหว่างการล่อ, จํานวนของโค้ลในแต่ละชั้นสามารถเปลี่ยนแปลงได้อย่างยืดหยุ่นเพื่อทําผลิตภัณฑ์ที่แตกต่างกัน



ชนิดชั้น



5. เนื่องจากการดําเนินงานสายทองแดง grooving ถูกดําเนินการด้วยระบบควบคุม Yaskawa ที่มีประสิทธิภาพสูง



และ Yaskawa มอเตอร์ servo, ความมั่นคงของตําแหน่งของสาย enameled ในช่องสามารถรับประกัน



และด้วยเหตุนี้ทําให้เวลาการล่อล่อล่อล่อล่อล่อล่อล่อล่อล่อ



6วิธีการให้อาหารด้วยมือมือหรืออัตโนมัติของหุ่นยนต์สามารถเลือกได้



การบรรจุและถอนอัตโนมัติสามารถทําผลิตแบบอัตโนมัติของสายการผลิต



การประหยัดค่าแรงงานสําหรับลูกค้าผู้ผลิตมอเตอร์ในการผลิตจํานวนมาก



7หน่วยทั้งหมดของอุปกรณ์การลวดล้อมได้รับการมาตรฐานอย่างสมบูรณ์แบบและเครื่องมือ



การบํารุงรักษาเครื่องลวดโดยรวมง่ายและสะดวกกว่า

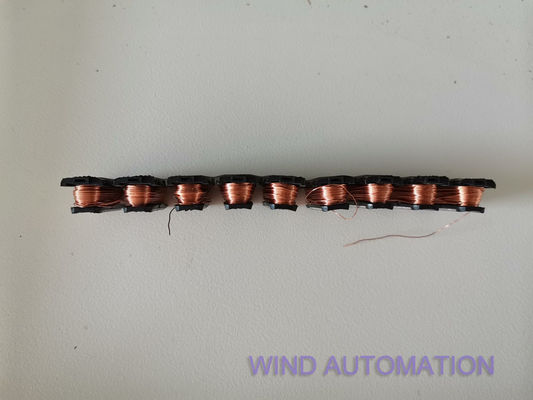

ตัวอย่าง มี 9 ค้อน/ฟัน



ซีรี่ย์การล่อ:



สายสี่ สายสี่ สายสี่ สายสี่



สาย 2 สาย 5 สาย 8 สาย



3rdpole - 6th pole - 9th pole สายด่วน



สาย: 24SWG โค้ทสอง







เครื่องลวดแบบหลัก:



ระบบควบคุม	ญี่ปุ่น ยาสกาว่า
ระบบเซอร์โบ	ญี่ปุ่น ยาสกาว่า
องค์ประกอบไฟฟ้าความดันต่ํา	ชไนเดอร์
หน้าจอสัมผัส	เวินวิว
เซนเซอร์/สวิตช์ขีดจํากัด	ออมรอน
การนําสกรู	ฮิวิน
หน่วยปนูเมติก	การโจมตีทางอากาศ
หมุนลูกบอล	NSK
เข็มขัดปรับเวลา	Continental







ใน BLDC เครื่องลวด มีสองตัวเลือก หนึ่งคือแท่งเชือก และอีกหนึ่งคือเข็ม



อุปกรณ์ที่แตกต่างกัน: การใช้ของสกรูคือการแปลงการเคลื่อนไหวหมุนผ่านลูกหมาก



การเคลื่อนไหวเชิงเส้น การใช้ของการขับเคลื่อนเข็มขัดคือการโอนการเคลื่อนไหวหมุนเปลี่ยนทิศทางหมุน



และเปลี่ยนสัดส่วนความเร็ว การขับเคลื่อนสกรู, เหล็กที่ดี, สามารถส่งทอร์คใหญ่, ตําแหน่งแม่นยํา,



สร้างความสั่นสะเทือนจากการกระแทกเมื่อการสลับบ่อย การส่งสายลม



หนึ่ง, ลูกสกรู ลูกสกรูเป็นผลิตภัณฑ์ที่เหมาะสม



เปลี่ยนการเคลื่อนไหวหมุนเป็นการเคลื่อนไหวเชิงเส้น หรือแปลงการเคลื่อนไหวเชิงเส้นเป็นการเคลื่อนไหวหมุน



ของสกรู, หมึกและลูกบอลหน้าที่ของมันคือการแปลงการเคลื่อนไหวหมุนเป็นการเคลื่อนไหวเส้นตรง



การขยายและการพัฒนาของสกรูลูกกลม ความสําคัญของการพัฒนานี้คือการเปลี่ยนแปลง



จากการเคลื่อนไหวการม้วนไปยังการเคลื่อนไหวการเลื่อน



อุปกรณ์อุตสาหกรรมและอุปกรณ์แม่นยําต่างๆ





สกรูลูกกลิ้งเป็นองค์ประกอบการส่งที่ใช้บ่อยที่สุดในเครื่องมือไฟฟ้าและเครื่องจักรความแม่นยํา



ฟังก์ชันหลักคือการแปลงการเคลื่อนไหวหมุนเป็นการเคลื่อนไหวเชิงเส้น หรือเปลี่ยนทอร์คเป็นการพลิกตัวแกน



ความแม่นยําสูง, ความสามารถกลับคืนและคุณสมบัติของประสิทธิภาพสูง



ลักษณะของสกรูลูกกลิ้ง:





1. ไม่มีการตอบโต้, ความแข็งแรงสูง



สกรูลูกกลมสามารถเพิ่มขึ้นเพื่อความดัน เพราะความดันก่อนสามารถทําให้ความสะอาดแกน



ค่าลบ, แล้วได้รับความแข็งแรงที่สูงขึ้น (ลูกบอลสกรูผ่านลูกบอลเพื่อให้แรงกดดัน, ในจริง



การใช้สําหรับอุปกรณ์เครื่องจักรกล เป็นต้น เนื่องจากลูกบอลแรงขับไล่สามารถเพิ่มความแข็งแรงของสาย



ส่วน)





2. การให้อาหารความเร็วสูงอาจ



สกรูลูกกลมสามารถบรรลุการให้อาหารความเร็วสูง (การเคลื่อนไหว) เนื่องจากประสิทธิภาพสูงของการเคลื่อนไหวและความร้อนต่ํา



รุ่นใหม่





3การรับประกันความแม่นยําสูง

คู่สกรูลูกบอลถูกผลิตอย่างสม่ําเสมอ ด้วยเครื่องจักรและอุปกรณ์ระดับสูงสุดของโลก



โดยเฉพาะอย่างยิ่ง อุณหภูมิและความชื้น



สิ่งแวดล้อมสําหรับการบด, การประกอบ, และการตรวจสอบกระบวนการต่างๆ เนื่องจากคุณภาพที่สมบูรณ์แบบ



การจัดการ ระบบนี้รับประกันความแม่นยํา





4. เมื่อเทียบกับสกรูเลื่อน, ทอร์คการขับเคลื่อนคือ 1/3



เนื่องจากมีลูกกลมม้วนหลายระหว่างแกนสกรูของคู่ลูกกลมสกรูลูกกลมและพริก



เมื่อเปรียบเทียบกับคู่สกรูเลื่อนก่อนหน้านี้ การขับเคลื่อน



ทอร์คถึง 1/3 หรือน้อยกว่า, หมายถึงพลังงานที่จําเป็นต้องบรรลุผลการเคลื่อนไหวเดียวกันคือ 1/3 ของ



ของคู่สกรูม้วน มันช่วยในการประหยัดไฟฟ้า





5อาหารไมโครอาจ

เนื่องจากคู่สกรูลูกบอลใช้การเคลื่อนไหวลูกบอล, ทอร์คการเริ่มต้นเป็นเล็กมาก, และไม่มี creeping



ปรากฏการณ์เช่นการเคลื่อนไหวเลื่อนเกิดขึ้น และการให้อาหารขนาดเล็กที่แม่นยําสามารถรับประกันได้



อันที่สอง เข็มขัดเวลาเป็นเข็มขัดที่ไม่มีจุดสิ้นสุดที่มีสายใยเหล็กหรือเส้นใยแก้วเป็นชั้นแข็งแรงและ



ปกปิดด้วยพอลิอุเร็ธาน (เข็มขัดเวลาพอลิอุเร็ธาน) หรือยางเนโอเพรน (เข็มขัดเวลายาง)



กรอบของเข็มขัดถูกทําเป็นรูปร่างฟันและตากับขีดเข็มขัดฟัน



เข็มขัดเวลาถูกขับเคลื่อน, อัตราการส่งส่งแม่นยํา, พลังบนแกนเล็ก, โครงสร้างคือ



หนาแน่น ทนน้ํามัน ทนการสวมใส่ดี ผลงานต้านการแก่ตัวดี



อุณหภูมิการใช้งานคือ -20°C-80°C, v<50m/s, P<300kw, i<10,



synchronization การขับเคลื่อนเข็มขัดเวลาประกอบด้วยเข็มขัดวงกลมที่มีโปรไฟล์ฟันระยะเท่ากัน



บนพื้นผิวภายในของด้านนอกและล้อที่มี anastomosis ตรงกัน



ข้อดีของการขับเคลื่อนเข็มขัด, การขับเคลื่อนโซ่และการขับเคลื่อนเกียร์



ฟันด้วยช่องฟันของล้อ การขับขี่เข็มขัดร่วม มีอัตราการส่งที่แม่นยํา



ไม่มีการสลิด สามารถได้รับอัตราสัดส่วนความเร็วคงที่ การส่งส่งที่เรียบร้อย การดูดซึมการสั่นสะเทือน เสียงเสียงต่ํา



ระยะสัดส่วนการส่งโดยทั่วไปสูงถึง 1:10ความเร็วสายที่อนุญาตสูงสุด 50M / S, ส่งพลังงานจาก



มีประสิทธิภาพการส่งไฟฟ้าสูง โดยทั่วไปสูงถึง 98% โครงสร้างคอมแพคต์



เหมาะสําหรับการถ่ายส่งหลายแกน ไม่มีการปรับน้ํามัน ไม่มีการปนเปื้อน ดังนั้นมันสามารถทํางานในสถานที่ที่ไม่ได้



สินค้านี้ถูกใช้อย่างแพร่หลายในอุตสาหกรรมทอทชิล,เครื่องจักร



เครื่องมือ ทุบ คาเบิ้ลสื่อสาร อุตสาหกรรมเบา อุตสาหกรรมเคมี โลหะ อุปกรณ์เครื่องมือ



อุปกรณ์, อาหาร, การทําเหมืองแร่, น้ํามัน, รถยนต์และอุตสาหกรรมอื่น ๆ ในชนิดต่าง ๆ ของอุตสาหกรรมกล



การส่งสัญญาณ



ลักษณะของเข็มขัดสynchronous:

(1) การส่งที่แม่นยํา ไม่มีการเลื่อนระหว่างการทํางาน และอัตราการส่งที่คงที่

(2) การส่งที่เรียบง่าย, มีพัฟเฟอร์, ลดการสั่นสะเทือน, เสียงเสียงต่ํา

(3) ประสิทธิภาพการส่งไฟฟ้าสูงถึง 0.98ผลการประหยัดพลังงานที่สําคัญ

(4) การบํารุงรักษาที่ง่าย ไม่ใช้น้ํามันลื่น ค่าบํารุงรักษาที่ถูก

(5) ระยะความเร็วส่วนประสานที่ใหญ่, โดยทั่วไปสูงถึง 10, ความเร็วสายสามารถบรรลุ 50m / s, กับกําลังที่ใหญ่



ระยะการส่งไฟฟ้าสูงสุดหลายวัตต์ ถึงหลายร้อยกิโลวัตต์

(6) สามารถนําไปใช้ในการส่งสัญญาณระยะยาว ด้วยระยะทางศูนย์กลางสูงถึง 10 เมตร

อันดับที่สาม ประเด็นต่าง ๆ

1การใช้ของสกรูคือการแปลงการเคลื่อนไหวหมุนเป็นการเคลื่อนไหวเส้นตรงผ่านลูกหมุน



การใช้ระบบการส่งสายลมสynchronous belt คือการโอนการเคลื่อนไหวหมุนเปลี่ยนทิศทางหมุน



และเปลี่ยนสัดส่วนความเร็ว การขับเคลื่อนแท่ง, ด้วยเหล็กที่ดีสามารถส่งทอร์คใหญ่, ตําแหน่งแม่นยํา,



และง่ายที่จะผลิตการสั่นสะเทือนกระแทกเมื่อการสลับบ่อย



สกรูลูกกลมและลูกหมึก ความแม่นยําของการเคลื่อนไหวเชิงเส้นสูง โดยเฉพาะอย่างยิ่งในการสลับบ่อย ๆ โดยไม่มี



การชดเชยความสะอาด การคดกันระหว่างสกรูลูกกลมและลูกหมึกเล็กมากและมันง่ายมาก



การส่งสายเข็มขัด, การส่งที่เรียบร้อย, การกําจัดการสั่นสะเทือน, ง่ายที่จะโยนออก



เติมน้ําหนัก

2เนื่องจากไม่มีช่องว่างระหว่างสกรูลูกกลมและสกรูหญิง ความแม่นยําสูงเมื่อเส้นตรง



การเคลื่อนไหว, โดยเฉพาะอย่างยิ่งเมื่อการสลับบ่อย ๆ ไม่ต้องการการชําระค่าตอบแทนช่องว่าง.



ระหว่างสกรูลูกบอลและลูกหมึกเป็นเล็กมากและมันง่ายมากที่จะหมุน



สายสกรูคือการแปลงการเคลื่อนไหวหมุนเป็นการเคลื่อนไหวเชิงเส้นและแปลงทอมเปอร์เป็นแรงหมุนกลับแกน



มีลักษณะเช่น ความแม่นยําสูง, ความสามารถกลับคืนและประสิทธิภาพสูง ซึ่งเป็นการกระโดดสําหรับเส้นตรง



ภาพยนตร์ชุด

3, การขับขี่เข็มขัดมีโครงสร้างที่เรียบง่าย, การส่งที่เรียบร้อย, ค่าใช้จ่ายต่ําและการซึมสั่นสะเทือน



คุณลักษณะ; สกรูลูกกลมและมอเตอร์ต้องเชื่อมต่อกับกลางของการเชื่อมเพื่อให้ได้รับความยืดหยุ่น



การเชื่อมต่อ เข็มขัดเวลาสามารถเชื่อมต่อโดยตรงกับแกนออกของมอเตอร์ด้วยล้อร่วม
