วิธีการผลิต 4Plole อาร์มเรทกับ Winder

เครื่องพันอาร์มาเจอร์อัตโนมัติเต็มรูปแบบ เครื่องพันขดลวดโรเตอร์พร้อมตัวปรับความตึงอิเล็กทรอนิกส์

WIND-ST-TD2B

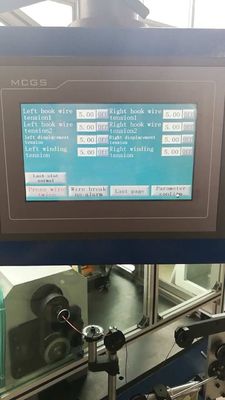

ตัวปรับความตึงที่ใช้ในเครื่องพันอาร์มาเจอร์นี้ควบคุมด้วยระบบอิเล็กทรอนิกส์

ตัวปรับความตึงส่วนใหญ่ที่ใช้ในเครื่องพัน มีแบบหนึ่งคือตัวปรับความตึงผงแม่เหล็ก ซึ่งมีช่วงการใช้งานที่จำกัด

อีกแบบหนึ่งคือตัวปรับความตึงแบบฮิสเทรีซิส ซึ่งมีช่วงการใช้งานที่กว้าง

Wind Autotion ใช้ตัวปรับความตึงแบบฮิสเทรีซิส

ภาพแสดงให้เห็นว่าแรงบิดสูงสุดคือ 5 กก. และแรงดันไฟฟ้าสูงสุดคือ 24 โวลต์

การใช้งาน:

การพันขดลวดอาร์มาเจอร์แบบสล็อต

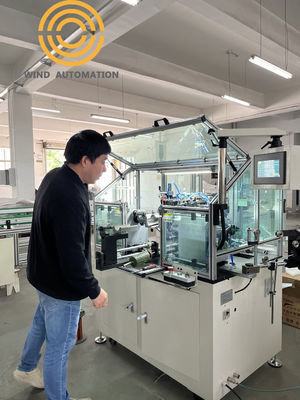

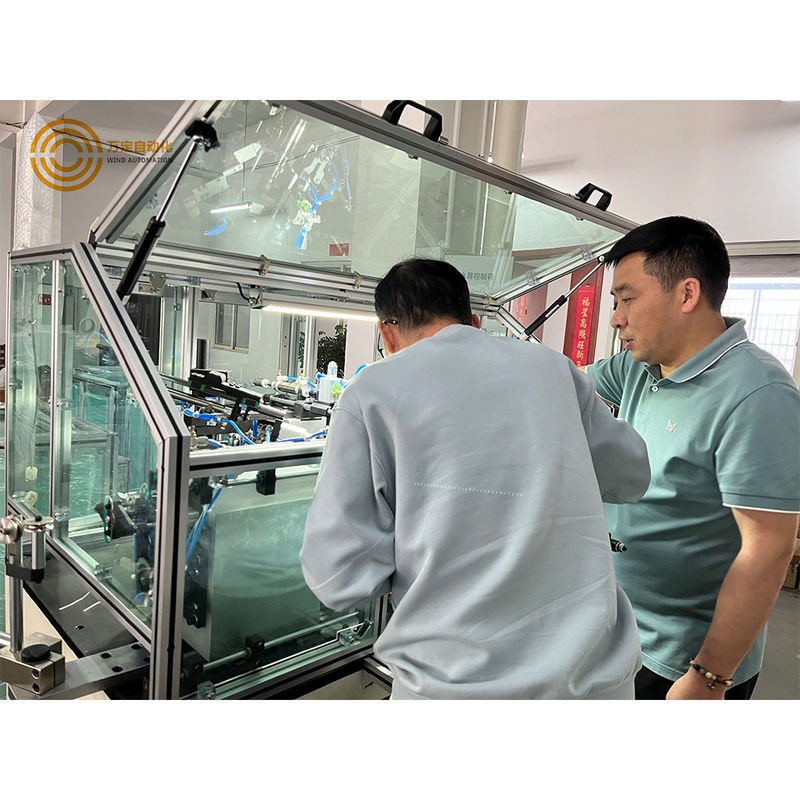

เครื่องพันโรเตอร์อัตโนมัติเต็มรูปแบบ WIND-ST-TD2B เป็นเครื่องพันแบบปีกผีเสื้อคู่ที่ออกแบบมาเป็นพิเศษ

สำหรับผลิตโรเตอร์แบบสล็อต ซึ่งเหมาะสำหรับการพันความเร็วสูงของโรเตอร์ที่มีเส้นผ่านศูนย์กลางปานกลาง

และหยาบ เครื่องนี้ใช้กลไกการหนีบอัตโนมัติและวิธีการสอดลวดเสริม

ซึ่งช่วยเพิ่มความเร็วในการพันโรเตอร์แบบร่องได้อย่างมาก เครื่องนี้ใช้กันอย่างแพร่หลายสำหรับ

การพันโรเตอร์มอเตอร์ DC และมอเตอร์อนุกรม เส้นผ่านศูนย์กลางการพันที่เหมาะสม 0.25 มม. ~ 1.2 มม. ใช้กันอย่างแพร่หลายใน

โรเตอร์สล็อตแบบลวดบาง และโรเตอร์แบบสล็อตขนาดใหญ่ ซึ่งเหมาะสำหรับการพันอัตโนมัติ

ของร่องสล็อตเลขคี่และเลขคู่

ข้อได้เปรียบทางการแข่งขัน:

1. สำหรับอาร์มาเจอร์ที่มีลวดทองแดงบาง

  เครื่องมีผลตอบรับที่ดีในการพันอาร์มาเจอร์ลวดทองแดง AWG30 (0.25 มม.)

2. สำหรับอาร์มาเจอร์ที่มีลวดหนา เครื่อง WIND-ST-TD2B สามารถจัดการอาร์มาเจอร์ AWG16 (1.35 มม.) ได้

3. ไม่จำเป็นต้องทำงานกับเครื่องสล็อตอาร์มาเจอร์เฉพาะ

4. รับประกันอัตราผลผลิต 98% ขึ้นไป เมื่อคุณภาพของสล็อตคอมมิวเตเตอร์ดี

5. จนถึงขณะนี้เป็นเครื่องที่ดีที่สุดในประเทศจีนสำหรับการพันอาร์มาเจอร์แบบสล็อต

พารามิเตอร์:

แหล่งจ่ายไฟ: 220V, 50HZ

มอเตอร์: มอเตอร์เซอร์โว Mitsubshi 1000W สำหรับการพัน

มอเตอร์เซอร์โว Mitsubshi 400W สำหรับการจัดเรียง

มอเตอร์เซอร์โว Mitsubshi 400W สำหรับการจัดทำดัชนี

เส้นผ่านศูนย์กลางลวด: 0.45 มม. ~ 1.25 มม.

ขนาด OD ของยูนิต: 70 ~ 250 มม.

แกนหมุน: 0 ~ 1500 รอบต่อนาที

จำนวนรอบ: 0-999

แรงดันลม: 0.5-0.7 Mpa

ระบบนิวแมติก: Airtac

คำแนะนำการใช้งาน:

ใส่แขนกลด้วยตนเองแล้วกดปุ่ม 'Start' เครื่องจะทำการหนีบ, เกี่ยว, พัน, จัดทำดัชนี

โดยอัตโนมัติและซ้ำๆ จนกว่าแขนกลจะพันเสร็จสมบูรณ์

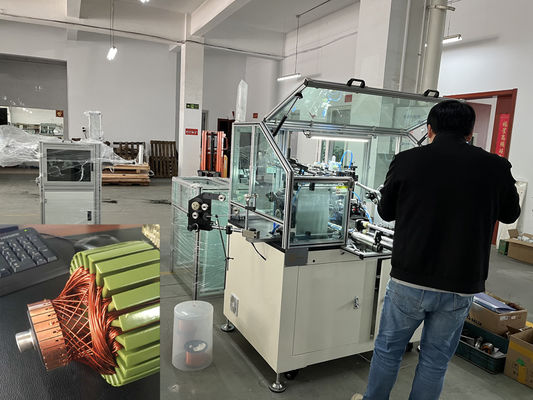

เครื่องพัน WIND-ST-TD2B ใช้สำหรับการพันแขนกลที่มีคอมมิวเตเตอร์แบบยกสูง

มีปีกผีเสื้อคู่สำหรับการพันและมีการตัดลวดอัตโนมัติ โครงสร้างการหนีบ การสอดลวดเสริม

เพื่อเพิ่มความเร็วในการพัน

ถามและตอบ:

ถาม:

เครื่องนี้เป็นเครื่องพันแบบปีกผีเสื้อหรือไม่? ฉันต้องการทำความเข้าใจว่าการออกแบบเครื่องพันของคุณสามารถ

เอาชนะปัญหาของเครื่องพันแบบดั้งเดิมที่ออกแบบมาสำหรับมอเตอร์ 2 ขั้วได้อย่างไร

ขดลวดในลามิเนต 4 ขั้วมีมุมที่เล็กกว่าลามิเนต 2 ขั้วเมื่อเทียบกับร่องลามิเนต

ดังนั้น เครื่องพัน 4 ขั้วจึงใช้หัวนำลวดที่มีมุมเล็กกว่าเพื่อนำลวดแม่เหล็กให้

เลื่อนเข้าไปในร่องลามิเนต 4 ขั้ว ดังนั้น ลวดจะวางอยู่ด้านข้างของร่องแทนที่จะวางอยู่ด้าน

ล่างของร่อง สำหรับลามิเนต 2 ขั้ว หัวนำจะกว้างกว่าและสามารถนำลวดเลื่อนเข้าไปใน

ด้านล่างของร่องได้

หากคุณใช้เครื่องพันแบบปีกผีเสื้อกับอาร์มาเจอร์ 4 ขั้วหรือ 8 ขั้ว คุณมีวิธีใดในการนำ

ลวดไปที่ด้านล่างของร่องก่อน จากนั้นจึงขึ้นไปที่ปากร่อง - เป็นระเบียบและเรียบร้อย

ตอบ:

กรุณาคลิกที่ภาพด้านล่างเพื่อดูวิดีโอ
