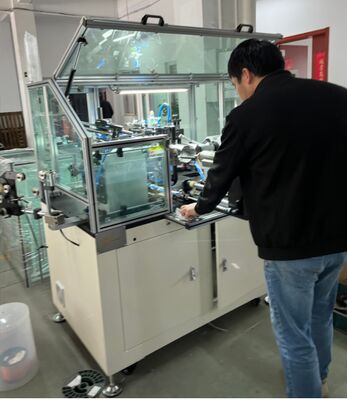

เครื่องลวดอาร์มเรชั่นอัตโนมัติเต็ม เครื่องลวดโค้ลโรเตอร์ที่มีเครื่องยืดอิเล็กทรอนิกส์

เครื่องม้วนกระดองอัตโนมัติ เครื่องม้วนขดลวดโรเตอร์พร้อมตัวปรับความตึงด้วยระบบไฟฟ้า

ลม-ST-TD2B

ผู้ทดสอบใช้ในเครื่องม้วนกระดองนี้ควบคุมด้วยระบบอิเล็กทรอนิกส์

ตัวปรับความตึงส่วนใหญ่ที่ใช้ในเครื่องกรอแบบหนึ่งคือตัวปรับความตึงผงแม่เหล็กซึ่งมีช่วงการใช้งานน้อย

ประเภทหนึ่งคือตัวปรับความตึงฮิสเทรีซิสซึ่งมีขอบเขตการใช้งานที่หลากหลาย

Wind Autotion ใช้ตัวปรับความตึงฮิสเทรีซิส

จากภาพแสดงให้เห็นว่าแรงบิดสูงสุดคือ 5 KG และแรงดันไฟฟ้าสูงสุดคือ 24V

แอปพลิเคชัน:

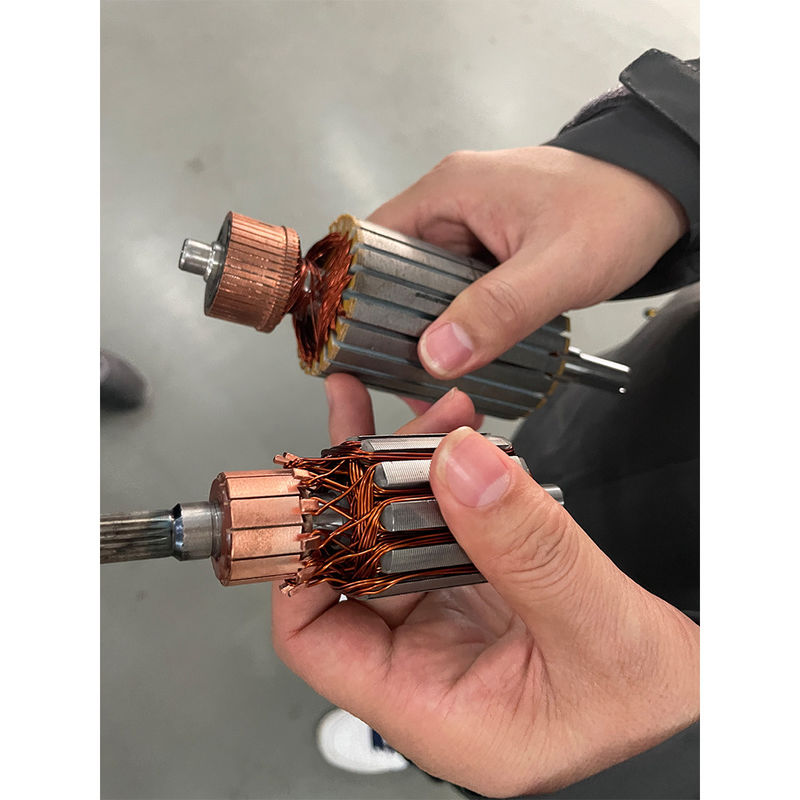

ขดลวดกระดองสับเปลี่ยนแบบ Slotted

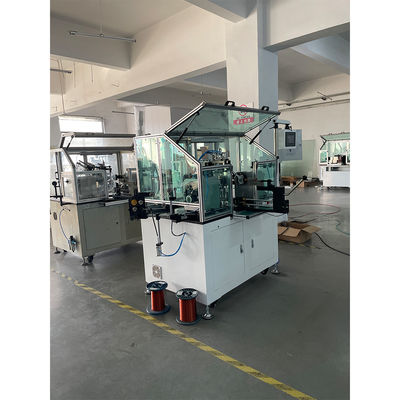

เครื่องม้วนโรเตอร์อัตโนมัติเต็มรูปแบบ WIND-ST-TD2B เป็นเครื่องม้วนแบบบินคู่เป็นพิเศษ

ออกแบบมาเพื่อผลิตโรเตอร์คอมมิวเตเตอร์แบบสล็อตซึ่งเหมาะสำหรับการม้วนตัวกลางด้วยความเร็วสูง

และโรเตอร์ที่มีเส้นผ่านศูนย์กลางหยาบ เครื่องใช้กลไกการตัดอัตโนมัติและการสอดสายเสริม

วิธีการซึ่งช่วยเพิ่มความเร็วของขดลวดของโรเตอร์แบบร่องได้อย่างมาก เครื่องนี้ใช้กันอย่างแพร่หลายสำหรับ

ขดลวดของโรเตอร์มอเตอร์กระแสตรงและซีรีย์ เส้นผ่าศูนย์กลางขดลวดที่เหมาะสม 0.25 มม.~ 1.2 มม. ใช้กันอย่างแพร่หลายในบาง

โรเตอร์ช่องลวดและโรเตอร์สับเปลี่ยนชนิด slotted ขนาดเส้นผ่านศูนย์กลางขนาดใหญ่ซึ่งเหมาะสำหรับระบบอัตโนมัติ

การม้วนร่องช่องเลขคี่และเลขคู่

ข้อได้เปรียบทางการแข่งขัน:

1. สำหรับกระดองด้วยลวดทองแดงบาง

เครื่องมีการตอบรับที่ดีเกี่ยวกับกระดองขนาดเส้นผ่าศูนย์กลางลวดทองแดง AWG30 (0.25 มม.)

2. สำหรับเกราะที่มีลวดหนา เครื่องจักร WIND-ST-TD2B สามารถรองรับเกราะ AWG16 (1.35 มม.)

3.ไม่จำเป็นต้องทำงานกับเครื่องสล็อตสับเปลี่ยนที่กำหนดพิเศษ

4. อัตราผลตอบแทนสูงกว่า 98% มั่นใจได้เมื่อคุณภาพของตัวสับเปลี่ยนสล็อตดี

5. จนถึงขณะนี้เป็นเครื่องจักรที่ดีที่สุดในประเทศจีนสำหรับการพันกระดองชนิดสล็อต

พารามิเตอร์:

แหล่งจ่ายไฟ: 220V, 50HZ

มอเตอร์: เซอร์โวมอเตอร์ Mitsubshi 1000W ที่คดเคี้ยว

การจัดเรียงเซอร์โวมอเตอร์ Mitsubshi 400W

การทำดัชนีเซอร์โวมอเตอร์ Mitsubshi 400W

เส้นผ่านศูนย์กลางลวด: 0.45 มม. ~ 1.25 มม

หน่วย OD:70~250 มม

แกนหมุน: 0 ~ 1500 รอบต่อนาที

เปลี่ยนหมายเลข 0-999

ความดันอากาศ: 0.5-0.7Mpa

นิวเมติก: Airtac

คำแนะนำสำหรับการใช้งาน:

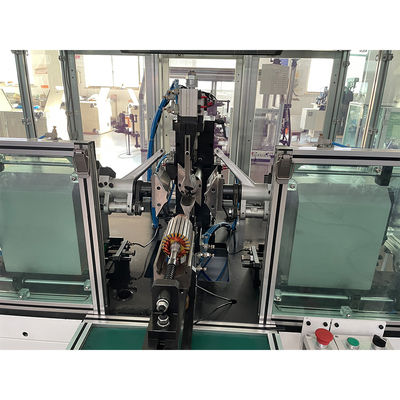

ใส่กระดองด้วยตนเองแล้วกดปุ่ม 'เริ่ม' เครื่องจะทำการหนีบ, เกี่ยว, ม้วน, ทำดัชนี

โดยอัตโนมัติและทำซ้ำจนกระทั่งกระดองข้างหนึ่งถูกพันจนเต็ม

เครื่องม้วน WIND-ST-TD2B คือการพันอาร์เมเจอร์ด้วยตัวสับเปลี่ยนประเภทไรเซอร์

มีใบปลิวสองชั้นสำหรับการม้วนและมีการตัดลวดอัตโนมัติ โครงสร้างหนีบ และลวดเสริม

การแทรกวิธีอัพเกรดความเร็วของขดลวด

ถามและตอบ:

ถาม:

พวกเขาเป็นเครื่องม้วนแบบนักบินหรือไม่? ฉันอยากจะเข้าใจว่าการออกแบบเครื่องม้วนของคุณสามารถทำได้อย่างไร

เอาชนะปัญหาเครื่องม้วนแบบเดิมๆที่ออกแบบมาสำหรับมอเตอร์ 2 ขั้ว

ขดลวดม้วนในการเคลือบแบบ 4 ขั้วจะมีมุมที่เล็กกว่าการเคลือบแบบ 2 ขั้วพาดผ่านการเคลือบ

สล็อต ดังนั้นเครื่องม้วนแบบ 4 ขั้วจึงใช้หัวนำลวดมุมที่เล็กกว่าเพื่อนำลวดแม่เหล็กไป

เลื่อนเข้าไปในช่องเคลือบ 4 ขั้ว ดังนั้นลวดจะนั่งที่ด้านข้างของช่องแทนที่จะนั่งบน

ด้านล่างของช่อง สำหรับการเคลือบแบบ 2 ขั้ว หัวนำทางจะกว้างขึ้นและสามารถเลื่อนลวดให้เลื่อนได้

ที่ด้านล่างของช่อง

หากคุณใช้เครื่องม้วนแบบฟลายเออร์กับกระดอง 4 ขั้วหรือ 8 ขั้ว คุณมีวิธีการใดที่จะแนะนำหรือไม่

ลวดไปที่ด้านล่างของช่องก่อนแล้วจึงขึ้นไปถึงช่องเปิด - เรียบร้อยและเรียบร้อย

คำตอบ:

กรุณาคลิกด้านล่างภาพเพื่อดูวิดีโอ
