รายละเอียดสินค้า:
การชำระเงิน:
|
สภาพ: | ใหม่ | แกนควบคุม: | การควบคุมสี่แกน servo |
---|---|---|---|
สถานีทำงาน: | มี 2 สถานี หรือ 4 สถานี | น้ําหนักสูงสุด: | 3กก |
สีเครื่อง: | สีขาวหรือต่อความต้องการของลูกค้า | กำลังเครื่อง: | 8KW |
ประเภทการทำงานอัตโนมัติ: | อัตโนมัติเต็มรูปแบบรวมถึงขั้วต่อสายไฟ | หลังการขาย: | วิศวกรพร้อมให้บริการเครื่องจักรในต่างประเทศ |

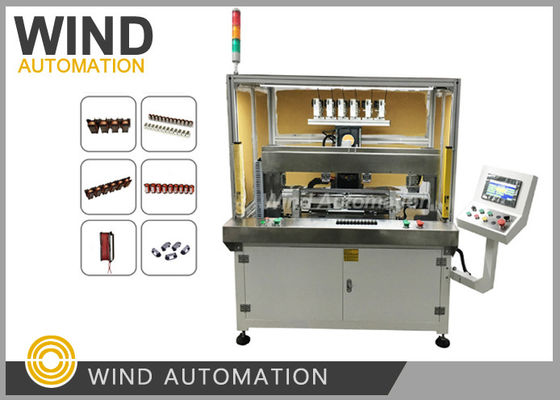

BLDC เครื่องปรับอากาศมอเตอร์เส้นลมสําหรับการใช้งานในอุตสาหกรรมรถยนต์ผม WIND-ZR158
เวลาวงจรของเครื่องลวด WIND-ZR158 :
1) ขนาดสาย 0.19 มิลลิเมตร, 600 รอบต่อสล็อต, 12 สล็อต, 2pcs/7นาที
2) ขนาดสาย 0.56 มิลลิเมตร, 68 รอบต่อสล็อต, 9 สล็อต, 2 ชิ้น / 1.5 นาที
การใช้งานของเครื่องลวด:
BLDC Stator Straight Lamination เครื่องลมเป็นแนวโน้มสําหรับผู้ผลิตมอเตอร์ที่ต้องการ
ผลิตอัตราการเต็มสล็อตสูง ขนาดสล็อตเล็ก มอเตอร์ไฟฟ้าประสิทธิภาพสูง
ข้อมูลทางเทคนิคของเครื่องลวด:
กว้างของสาย: 0.1mm ถึง 0.8mm (AWG38 ถึง AWG20)
ความยาวทั้งหมดของ Stator: สูงสุด 400mm
ความสูงของสเตาเตอร์: สูงสุด 100 มม.
จํานวนสล็อต: ไม่จํากัด
เลขหมุน: ไม่จํากัด
ความเร็วการล่อ: 600RPM (ตามขนาดเส้นวงกว้างสาย, ความสูง stack)
แหล่งอากาศ: 0.4 ~ 0.7MPa
พลังงานเครื่อง: 8KW
3 ขั้นตอน AC 380V 50 ~ 60Hz
น้ําหนัก: ประมาณ 900KGS
ขนาด: 1100 ((W) * 800 ((D) * 2000 ((H) mm
รุ่นเครื่องลมอัตโนมัติ เครื่องปั่นเข็ม
เครื่องลวดแบบหลัก:
ระบบควบคุม | ญี่ปุ่น ยาสกาว่า |
ระบบเซอร์โบ | ญี่ปุ่น ยาสกาว่า |
องค์ประกอบไฟฟ้าความดันต่ํา | ชไนเดอร์ |
หน้าจอสัมผัส | เวินวิว |
เซนเซอร์/สวิตช์ขีดจํากัด | ออมรอน |
การนําสกรู | ฮิวิน |
หน่วยปนูเมติก | การโจมตีทางอากาศ |
หมุนลูกบอล | NSK |
เข็มขัดปรับเวลา | Continental |
คุณสมบัติของเครื่องลมสับสับสับสับตรง:
1ผ่านการเคลื่อนไหวของเข็มล่อขึ้นและลงและการหมุนของแกนเหล็กสตั๊ก lamination
ด้วยความหนาของคอร์สสเต็กที่แตกต่างกันและการหมุนที่แตกต่างกันจํานวนของคอร์สสเต็กสามารถตั้งค่าได้ง่าย
3. สายลมหมุนไม่ cripmed ในปลายทางสามารถตั้งค่าโดยสุ่มและหยุดในตําแหน่งใด ๆ 360 °
ปรับปรุงประสิทธิภาพการผลิต
ชั้นของชนิดสินค้า
และ Yaskawa มอเตอร์ servo, ความมั่นคงของตําแหน่งของสาย enameled ในช่องสามารถรับประกัน
6วิธีการให้อาหารด้วยมือมือหรืออัตโนมัติของหุ่นยนต์สามารถเลือกได้
การประหยัดค่าแรงงานสําหรับลูกค้าผู้ผลิตมอเตอร์ในการผลิตจํานวนมาก
การบํารุงรักษาเครื่องลวดโดยรวมง่ายและสะดวกกว่า
ตัวอย่าง มี 9 ค้อน/ฟัน
สายสี่ สายสี่ สายสี่ สายสี่
3rdpole - 6th pole - 9th pole สายด่วน
การใช้ของอุปกรณ์ทั้งสองแบบแตกต่างกัน: การใช้ของสกรูคือการแปลงการเคลื่อนไหวหมุนผ่านเน็ตเป็นการเคลื่อนไหวเชิงเส้นการใช้งานของการขับเคลื่อนเข็มขัดคือการโอนการเคลื่อนไหวหมุน, เปลี่ยนทิศทางหมุน และเปลี่ยนสัดส่วนความเร็ว
หมุนสกรู, เหล็กที่ดี, สามารถส่ง torqu ใหญ่e ตําแหน่งที่แม่นยํา ง่ายในการผลิตสั่นสะเทือนการกระแทกเมื่อการสลับบ่อย
การส่งสายลม, การส่งสายลมเรียบร้อย, การกําจัดการสั่นสะเทือน, ง่ายที่จะโยนทิ้งภายใต้ภาระหนัก
หนึ่ง, สกรูลูกบอล
สกรูลูกบอลเป็นผลิตภัณฑ์ที่เหมาะสมที่จะแปลงการเคลื่อนไหวหมุนเป็นการเคลื่อนไหวเชิงเส้น หรือแปลงการเคลื่อนไหวเชิงเส้นเป็นการเคลื่อนไหวหมุน
สกรูลูกกลิ้งประกอบด้วยสกรู, ลูกหมึกและลูกกลิ้ง ปฏิบัติงานของมันคือการแปลงการเคลื่อนไหวหมุนเป็นการเคลื่อนไหวเชิงเส้น ซึ่งเป็นการขยายและพัฒนาของสกรูลูกกลิ้งต่อไปความหมายของการพัฒนานี้คือการเปลี่ยนแปลงการวางจากการเคลื่อนไหวการม้วนไปยังการเคลื่อนไหวการเลื่อนเนื่องจากความต้านทานการขัดขัดเล็ก ๆ สกรูลูกกลิ้งถูกใช้อย่างแพร่หลายในอุปกรณ์อุตสาหกรรมและเครื่องมือความแม่นยําต่างๆ
สกรูลูกกลิ้งเป็นองค์ประกอบการส่งที่ใช้กันทั่วไปที่สุดในเครื่องมือพลังงานและเครื่องจักรความแม่นยําหรือเปลี่ยนทอร์คเป็นแรงการย้อนหลังแกนในขณะเดียวกันด้วยความแม่นยําสูง, ความสามารถกลับคืนและสูง คุณลักษณะของประสิทธิภาพ
ลักษณะของสกรูลูกกลิ้ง:
1, ไม่มีการตอบโต้, ความแข็งแรงสูง
สกรูลูกบอลสามารถเพิ่มความดันได้ เพราะความดันก่อนสามารถทําให้ความสะอาดแกนเป็นค่าลบ แล้วได้รับความแข็งแรงสูงขึ้น (ลูกบอลสกรูผ่านลูกบอลเพื่อให้แรงดันในการใช้จริงสําหรับอุปกรณ์กลไก, ฯลฯ เนื่องจากลูกบอลแรงขับไล่สามารถเพิ่มความแข็งแรงของส่วนสาย)
2, การให้อาหารความเร็วสูงอาจ
สกรูลูกกลมสามารถบรรลุการให้อาหารความเร็วสูง (การเคลื่อนไหว) เนื่องจากประสิทธิภาพการเคลื่อนไหวที่สูงและการผลิตความร้อนที่ต่ํา
ความละเอียด: P5.P7 --
ผู้ผลิตสกรูลูกบอลชั้นนําของโลก:
Japan THK บอลสกรู, Taiwan Geng Teng GTEN บอลสกรู, Taiwan ABBA บอลสกรู, เกาหลีใต้ SBC บอลสกรู, Japan NSK บอลสกรู
3, การรับประกันความแม่นยําสูง
คู่สกรูลูกกลมถูกผลิตอย่างสม่ําเสมอ ด้วยเครื่องจักรและอุปกรณ์ระดับสูงสุดของโลกที่ผลิตในญี่ปุ่น โดยเฉพาะอย่างยิ่งอุณหภูมิและความชื้นถูกควบคุมอย่างเข้มงวดในสภาพแวดล้อมโรงงานสําหรับการบดการประกอบและตรวจสอบกระบวนการต่างๆ เนื่องจากการจัดการคุณภาพที่สมบูรณ์แบบ ระบบนี้รับประกันความแม่นยําอย่างเต็มที่
4. เมื่อเทียบกับสกรูเลื่อน, ทอร์คการขับเคลื่อนคือ 1/3
เนื่องจากมีลูกบอลม้วนมากมายระหว่างแกนสกรูของคู่สกรูลูกบอลและลูกหมึก, ความประสิทธิภาพการเคลื่อนไหวที่สูงกว่าสามารถได้รับ. เมื่อเทียบกับคู่สกรูเลื่อนก่อนหน้านี้,ทอร์คการขับเคลื่อนถึง 1/3 หรือน้อยกว่า, นั่นก็คือพลังงานที่จําเป็นในการบรรลุผลการเคลื่อนไหวเดียวกันคือ 1/3 ของคู่สกรูม้วน.
5, อาหารจุฬาอาจ
เนื่องจากคู่สกรูลูกบอลใช้การเคลื่อนไหวลูกบอล, ทอร์คการเริ่มต้นมีขนาดเล็กมาก, และไม่มีปรากฏการณ์ creeping เช่นการเคลื่อนไหวเลื่อนเกิดขึ้น, และการให้อาหารขนาดเล็กที่แม่นยําสามารถรับประกันได้.
อย่างที่สอง เข็มขัดเวลา
เข็มขัดเวลาคือเข็มขัดที่ไม่มีจุดสิ้นสุดที่มีเชือกสายเหล็กหรือเส้นใยแก้วเป็นชั้นที่แข็งแรงและเคลือบด้วยพอลยูเรธาน (เข็มขัดเวลาพอลยูเรธาน) หรือยางเนโอเพรน (เข็มขัดเวลายาง)วงกลมภายในของเข็มขัดถูกทําเป็นรูปร่างฟันและ Meshes กับเข็มขัดฟัน pulley.
เมื่อเข็มขัดเวลาถูกขับเคลื่อน อัตราการส่งส่งแม่นยํา ความแรงต่อแกนเล็ก โครงสร้างคอมแพคต์ ความทนทานต่อน้ํามัน ความทนทานต่อการสวมใส่ดีผลการป้องกันการแก่ตัวดี, อุณหภูมิการใช้งานทั่วไปคือ -20 °C-80 °C, v<50m/s, P<300kw, i<10, เช่นเดียวกับสําหรับการขับเคลื่อนความเร็วต่ําสําหรับการขับเคลื่อนที่ต้องการการร่วมกัน
การขับเคลื่อนเข็มขัดเวลาประกอบด้วยเข็มขัดวงกลมที่มีโปรไฟล์ฟันที่ระยะระยะเท่ากันบนพื้นผิวภายในและล้อที่มี anastomosis ตรงกันมันรวมข้อดีของรถเข็มขัด, เครื่องขับเคลื่อนโซ่และเครื่องขับเคลื่อนเกียร์. เมื่อหมุน, พลังงานถูกส่งผ่านโดย mesh ฟันกับช่องฟันของล้อ. การขับเคลื่อนเข็มขัดร่วมมีอัตราการส่งแม่นยํา, ไม่มีการสลิด,สามารถได้รับอัตราความเร็วคงที่, การถ่ายทอดที่เรียบร้อย, การซึมสะเทือน, เสียงเสียงต่ํา, ระดับอัตราการถ่ายทอดโดยทั่วไปสูงถึง 1:10ความเร็วสายที่อนุญาตสูงถึง 50M / S, ส่งพลังงานจากไม่กี่วัตต์ถึงหลายร้อยกิโลวัตต์ ประสิทธิภาพการส่งสัญญาณสูง, โดยทั่วไปสูงถึง 98%, โครงสร้างคอมแพคต์,เหมาะสําหรับการส่งหลายแกนสินค้านี้ถูกใช้อย่างแพร่หลายในอุปกรณ์เย็บผ้า เครื่องมือเครื่องจักร ทุบสายสื่อสาร, อุตสาหกรรมเบา, อุตสาหกรรมเคมี, โลหะ, อุปกรณ์เครื่องมือ, อาหาร, การทําเหมืองแร่, น้ํามัน, อุตสาหกรรมรถยนต์และอุตสาหกรรมอื่น ๆ ในประเภทต่างๆ ของการส่งเครื่องกล.
ลักษณะของเข็มขัดสynchronous
(1) การส่งที่แม่นยํา ไม่มีการเลื่อนระหว่างการทํางาน และอัตราการส่งที่คงที่
(2) การส่งที่เรียบง่าย, มีพัฟเฟอร์, ลดการสั่นสะเทือน, เสียงเสียงต่ํา
(3) ประสิทธิภาพการส่งไฟฟ้าสูงถึง 0.98ผลการประหยัดพลังงานที่สําคัญ
(4) การบํารุงรักษาที่ง่าย ไม่ใช้น้ํามันลื่น ค่าบํารุงรักษาที่ถูก
(5) ระยะความเร็วส่วนประสานที่ใหญ่ โดยทั่วไปสูงถึง 10 ความเร็วของสายสามารถถึง 50m / s, กับระยะการส่งพลังงานขนาดใหญ่, ถึงหลายวัตต์หลายร้อยกิโลวัตต์;
(6) สามารถนําไปใช้ในการส่งสัญญาณระยะยาว ด้วยระยะทางศูนย์กลางสูงถึง 10 เมตร
อันดับที่สาม ประเด็นต่าง ๆ
1. การใช้สกรูคือการแปลงการเคลื่อนไหวหมุนเป็นการเคลื่อนไหวเชิงเส้นผ่านลูกหมุน. การใช้การส่งเข็มขัดสมองคือการถ่ายทอดการเคลื่อนไหวหมุนเปลี่ยนทิศทางหมุน, และเปลี่ยนสัดส่วนความเร็ว การขับเคลื่อนแท่ง, ด้วยเหล็กที่ดี, สามารถส่งทอร์คใหญ่, ตําแหน่งที่แม่นยํา, และง่ายที่จะผลิตการสั่นสะเทือนการกระแทกเมื่อการสลับบ่อย.เนื่องจากไม่มีความสะอาดระหว่างสกรูลูกกลมและลูกหมึก, ความแม่นยําของการเคลื่อนไหวเชิงเส้นสูง, โดยเฉพาะในการสลับบ่อย ๆ โดยไม่ต้องชําระค่าชําระการขัดแย้งระหว่างสกรูลูกกลมและเน็ตเป็นเล็กมากและมันง่ายมากที่จะหมุน. การส่งสายรัด, การส่งที่เรียบร้อย, การกําจัดการสั่นสะเทือน, ง่ายที่จะโยนออกภายใต้ภาระหนัก
2เนื่องจากไม่มีช่องว่างระหว่างสกรูลูกกลมและสกรูหญิง ความแม่นยําสูงเมื่อการเคลื่อนไหวเส้นตรง โดยเฉพาะอย่างยิ่งเมื่อการสลับบ่อย ๆ ไม่ต้องการค่าตอบแทนช่องว่างการขัดแย้งระหว่างสกรูลูกกลมและเน็ตเป็นเล็กมากและมันง่ายมากที่จะหมุนหลักการของสายสกรูลูกกลมคือการแปลงการเคลื่อนไหวหมุนเป็นการเคลื่อนไหวเชิงเส้นและแปลงทอร์คเป็นแรงการพลิกแกนความกลับคืนได้และประสิทธิภาพสูงซึ่งเป็นการกระโดดสําหรับชุดการเคลื่อนไหวเชิงเส้น
3, เครื่องขับเข็มขัดมีโครงสร้างที่เรียบง่าย, การส่งที่เรียบร้อย, ค่าใช้จ่ายต่ําและคุณสมบัติการดูดซึมการสั่นสะเทือนสกรูลูกกลมและมอเตอร์ต้องเชื่อมต่อกับกลางของการเชื่อมต่อเพื่อให้ได้รับการเชื่อมต่อที่ยืดหยุ่นวงเข็มขัดเวลาสามารถเชื่อมต่อโดยตรงกับแกนออกของมอเตอร์ด้วยล้อร่วม
