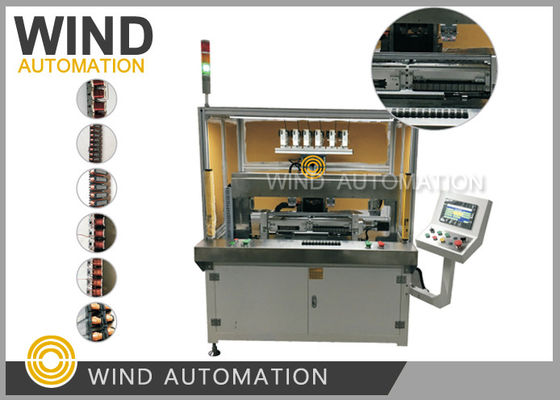

ส่วนของ Stator และ Anchor Winding Linear Winding Line Lamination สายตรงสําหรับ BLDC PMSM และมอเตอร์ EV

ส่วนประกอบของสเตเตอร์และการพันขดลวดสมอแบบเชิงเส้นสำหรับการพันขดลวด BLDC PMSM และมอเตอร์ EV WIND-ZR158-2







การประยุกต์ใช้เครื่องพันขดลวด:



เครื่องพันขดลวดแบบตรงของสเตเตอร์ BLDC เป็นแนวโน้มสำหรับผู้ผลิตมอเตอร์ที่ต้องการ



ผลิตมอเตอร์ไฟฟ้าที่มีอัตราการเติมช่องสูง ขนาดช่องเล็ก ประสิทธิภาพสูง







ข้อมูลทางเทคนิคของเครื่องพันขดลวด:



เส้นผ่านศูนย์กลางของลวด: 0.1 มม. ถึง 0.8 มม. (AWG38 ถึง AWG20)



ความยาวรวมของสเตเตอร์: สูงสุด 400 มม.



ความสูงของสแต็กสเตเตอร์: สูงสุด 100 มม.



จำนวนช่อง: ไม่จำกัด



จำนวนรอบ: ไม่จำกัด



ความเร็วในการพัน: 600RPM (ตามขนาดเส้นผ่านศูนย์กลางของลวด ความสูงของสแต็ก)



แหล่งอากาศ: 0.4~0.7MPa



กำลังไฟของเครื่อง: 8KW



3 เฟส AC 380V 50~60Hz



น้ำหนัก: ประมาณ 900KGS



ขนาด: 1100(กว้าง)*800(ลึก)*2000(สูง) มม.







เครื่องพันขดลวด WIND-ZR158 ข้อได้เปรียบในการแข่งขัน:



1. ออกแบบโดยญี่ปุ่น ผลิตในประเทศจีน



2. สถานีทำงานสองสถานีสามารถพันขดลวด 24SWG, 68 รอบ, สเตเตอร์ฟัน 9 ขั้วใน 1.5 นาที (1.5 นาที/2 ชิ้น)



3. ขดลวดพันแต่ละส่วน มีการจัดวางที่เรียบร้อยและเป็นระเบียบ การพันชั้นที่สมบูรณ์แบบไม่เพียงแต่มีรูปลักษณ์ที่เรียบร้อยและเป็นระเบียบ



    แต่ยังมีคุณภาพดีพร้อมความต้านทานต่ำ



4. สองสถานีหรือสามสถานีมีอุปกรณ์โหลดอัตโนมัติ



5. เวลาวงจรของการพันสเตเตอร์ 1 ชิ้น (ข้อกำหนดการพันตามด้านล่าง)



    1.5 นาที/2 ชิ้น (2 สถานีทำงาน), 1.5 นาที/3 ชิ้น (3 สถานีทำงาน) สำหรับ สเตเตอร์ eแต่ละขั้ว



ต้องใช้การพันลวด 68 รอบ การพันจะเริ่มจากขั้วที่ 1 และลวดจะถูกย้ำเข้าไปในขั้ว



จากนั้นขั้วที่ 1 จะถูกพันด้วยขดลวด 68 รอบ จากนั้นลวดจะไปจากด้านหลังของชิ้นส่วนไปยังขั้วที่ 4



ที่นี่อีกครั้ง 68 รอบตามเข็มนาฬิกา และลวดจะเคลื่อนจากด้านหลังไปยังขั้วที่ 7 และพันขดลวดอีก 68 รอบ



แล้วย้ำขั้วต่อขนาดเล็ก







คุณสมบัติของเครื่องพันขดลวดแบบตรง:



1. ผ่านการเคลื่อนที่ขึ้นและลงของเข็มพันและการหมุนของแกนเหล็กสแต็ก



     สามารถพันเส้นทางใดก็ได้ ดังนั้น โดยการเปลี่ยนโปรแกรมการพันผลิตภัณฑ์ การพันที่สอดคล้องกัน



    ด้วยความหนาของสแต็กแกนที่แตกต่างกันและจำนวนรอบที่แตกต่างกันของขั้วแกนสามารถตั้งค่าได้อย่างง่ายดาย



2. การสนทนาระหว่างมนุษย์กับเครื่องจักรสามารถทำให้โหมดการทำงานและการบำรุงรักษาง่ายขึ้น



3. จำนวนรอบของลวดเกลียว ไม่ถูกย้ำลงในขั้วต่อสามารถ ตั้งค่าได้ตามอำเภอใจและหยุดที่ตำแหน่งใดก็ได้ 360°



     ดังนั้น จึงเป็นเรื่องง่ายและสะดวกในการวางลวดสะพานและลดเวลาวงจรโดยรวม



     ปรับปรุงประสิทธิภาพการผลิต



4. ในระหว่างการพัน จำนวนขดลวดในแต่ละชั้นสามารถเปลี่ยนแปลงได้อย่างยืดหยุ่นเพื่อให้ตระหนักถึงผลิตภัณฑ์ที่แตกต่างกัน



    ประเภทชั้น



5. เนื่องจากการดำเนินการร่องลวดทองแดง ดำเนินการด้วยระบบควบคุม Yaskawa ประสิทธิภาพสูง



     และเซอร์โวมอเตอร์ Yaskawa สามารถมั่นใจได้ถึงความเสถียรของตำแหน่งของลวดเคลือบในช่อง



     และดังนั้นจึงลดเวลาในการพัน



6. สามารถเลือกวิธีการป้อนด้วยมือหรือหุ่นยนต์อัตโนมัติ



    การโหลดและขนถ่ายอัตโนมัติสามารถตระหนักถึงการผลิตอัตโนมัติเต็มรูปแบบของสายการผลิต



    ประหยัดค่าแรงสำหรับลูกค้าผู้ผลิตมอเตอร์ในการผลิตจำนวนมาก



7. หน่วยทั้งหมดของอุปกรณ์พันได้รับการมาตรฐานอย่างเต็มที่ และเครื่องมือ ง่ายต่อการเปลี่ยน



    การบำรุงรักษาเครื่องพันโดยรวมนั้นง่ายและสะดวกกว่า

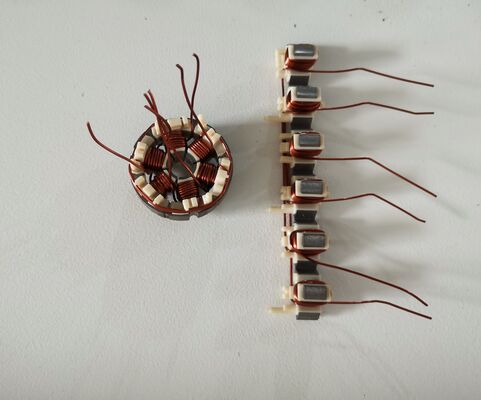

ตัวอย่าง มี 9 ขั้ว/ฟัน



ชุดพัน:



ขั้วที่ 1-ขั้วที่ 4-ขั้วที่ 7



ขั้วที่ 2-ขั้วที่ 5-ขั้วที่ 8



ขั้วที่ 3-ขั้วที่ 6-ขั้วที่ 9



ลวด : 24SWG DUAL COAT







การกำหนดค่าหลักของเครื่องพันขดลวด:



ระบบควบคุม	ญี่ปุ่น Yaskawa
ระบบเซอร์โว	ญี่ปุ่น Yaskawa
ส่วนประกอบไฟฟ้าแรงดันต่ำ	Schneider
หน้าจอสัมผัส	Weinview
เซ็นเซอร์/สวิตช์จำกัด	Omron
สกรูนำ	Hiwin
หน่วยนิวเมติก	Airtac
ตลับลูกปืน	NSK
สายพานซิงโครไนซ์ (สายพานไทม์มิ่ง)	Continental







ในเครื่องพันขดลวด BLDC มีสองตัวเลือก หนึ่งคือสกรู อีกอันคือสายพาน การใช้งานของทั้งสอง



อุปกรณ์แตกต่างกัน: การประยุกต์ใช้สกรูคือการแปลงการเคลื่อนที่แบบหมุนผ่านน็อตเป็น



การเคลื่อนที่แบบเชิงเส้น การประยุกต์ใช้สายพานคือการถ่ายโอนการเคลื่อนที่แบบหมุน เปลี่ยนทิศทางการหมุน



และเปลี่ยนอัตราส่วนความเร็ว ไดรฟ์สกรู เหล็กกล้าดี สามารถส่งแรงบิดขนาดใหญ่ ตำแหน่งที่แม่นยำ ง่ายต่อ



สร้างการสั่นสะเทือนเมื่อมีการสลับบ่อยๆ การส่งกำลังด้วยสายพาน การส่งกำลังที่ราบรื่น การกำจัด



ของการสั่นสะเทือน ง่ายต่อการโยนทิ้งภายใต้ภาระหนัก หนึ่ง สกรูบอล สกรูบอลเป็นผลิตภัณฑ์ในอุดมคติที่



แปลงการเคลื่อนที่แบบหมุนเป็นการเคลื่อนที่แบบเชิงเส้น หรือแปลงการเคลื่อนที่แบบเชิงเส้นเป็นการเคลื่อนที่แบบหมุน สกรูบอลประกอบด้วย



ของสกรู, น็อต และลูกบอล หน้าที่ของมันคือการแปลงการเคลื่อนที่แบบหมุนเป็นการเคลื่อนที่แบบเชิงเส้น ซึ่งเป็นการเพิ่มเติม



ส่วนขยายและการพัฒนาของสกรูบอล ความสำคัญของการพัฒนานี้คือการเปลี่ยนแบริ่ง



จากการเคลื่อนที่แบบหมุนเป็นการเคลื่อนที่แบบเลื่อน เนื่องจากความต้านทานแรงเสียดทานมีขนาดเล็ก สกรูบอลจึงถูกนำมาใช้อย่างแพร่หลายใน



อุปกรณ์อุตสาหกรรมและเครื่องมือที่มีความแม่นยำต่างๆ





สกรูบอลเป็นองค์ประกอบการส่งกำลังที่ใช้กันทั่วไปในเครื่องมือไฟฟ้าและเครื่องจักรที่มีความแม่นยำ



หน้าที่หลักคือการแปลงการเคลื่อนที่แบบหมุนเป็นการเคลื่อนที่แบบเชิงเส้น หรือแปลงแรงบิดเป็นการย้อนกลับตามแนวแกน



แรง พร้อมกันด้วยความแม่นยำสูง ความสามารถในการย้อนกลับ และสูง ลักษณะเฉพาะของประสิทธิภาพ



คุณสมบัติของสกรูบอล:





1. ไม่มีระยะคลอน ความแข็งแกร่งสูง



สกรูบอลสามารถเพิ่มแรงดันได้ เนื่องจากแรงดันล่วงหน้าสามารถทำให้ระยะห่างตามแนวแกนเป็น



ค่าลบ จากนั้นจึงได้ความแข็งแกร่งที่สูงขึ้น (สกรูบอลผ่านลูกบอลเพื่อให้แรงดัน ในการใช้งานจริงสำหรับอุปกรณ์ทางกล ฯลฯ เนื่องจากลูกบอล แรงผลักดันสามารถเพิ่มความแข็งแกร่งของลวด



ส่วน)



2. การป้อนด้วยความเร็วสูงอาจ





สกรูบอลสามารถบรรลุการป้อน (การเคลื่อนที่) ด้วยความเร็วสูงเนื่องจากประสิทธิภาพในการเคลื่อนที่สูงและความร้อนต่ำ



การสร้าง



3. รับประกันความแม่นยำสูง





คู่สกรูบอลผลิตขึ้นอย่างสม่ำเสมอด้วยเครื่องจักรและอุปกรณ์ระดับสูงสุดของโลก

ผลิตในประเทศญี่ปุ่น โดยเฉพาะอย่างยิ่ง อุณหภูมิและความชื้นถูกควบคุมอย่างเข้มงวดในโรงงาน



สภาพแวดล้อมสำหรับการบด ประกอบ และตรวจสอบกระบวนการต่างๆ เนื่องจากคุณภาพที่สมบูรณ์แบบ



การจัดการ ระบบช่วยให้มั่นใจได้ถึงความแม่นยำเต็มที่



4. เมื่อเทียบกับสกรูเลื่อน แรงบิดในการขับเคลื่อนคือ 1/3





เนื่องจากมีลูกบอลกลิ้งจำนวนมากระหว่างเพลาสกรูของคู่สกรูบอลและน็อต ยิ่งสูง



ประสิทธิภาพการเคลื่อนที่จะได้รับ เมื่อเทียบกับคู่สกรูเลื่อนก่อนหน้านี้ การขับเคลื่อน



แรงบิดถึง 1/3 หรือน้อยกว่า นั่นคือ กำลังไฟที่จำเป็นเพื่อให้ได้ผลลัพธ์การเคลื่อนที่แบบเดียวกันคือ 1/3 ของ



ของคู่สกรูแบบกลิ้ง ช่วยประหยัดไฟฟ้า



5. การป้อนขนาดเล็กอาจ





เนื่องจากคู่สกรูบอลใช้การเคลื่อนที่ของลูกบอล แรงบิดเริ่มต้นจึงมีขนาดเล็กมาก และไม่มีการคืบคลาน

ปรากฏการณ์เช่นการเคลื่อนที่แบบเลื่อนเกิดขึ้น และสามารถรับประกันการป้อนขนาดเล็กที่แม่นยำได้



ประการที่สอง สายพานไทม์มิ่งเป็นสายพานแบบไม่มีที่สิ้นสุดที่มีลวดเหล็กหรือใยแก้วเป็นชั้นที่แข็งแรงและ



เคลือบด้วยโพลียูรีเทน (สายพานไทม์มิ่งโพลียูรีเทน) หรือยางนีโอพรีน (สายพานไทม์มิ่งยาง) วงใน



เส้นรอบวงของสายพานทำเป็นรูปฟันและประกบกับรอกสายพานแบบมีฟัน เมื่อ



สายพานไทม์มิ่งถูกขับเคลื่อน อัตราส่วนการส่งกำลังมีความแม่นยำ แรงบนเพลามีขนาดเล็ก โครงสร้างคือ



กะทัดรัด ทนทานต่อน้ำมัน ทนต่อการสึกหรอได้ดี ประสิทธิภาพในการต่อต้านริ้วรอยดี อุณหภูมิการใช้งานทั่วไปคือ -20°C-80°C, v



การซิงโครไนซ์ ไดรฟ์สายพานไทม์มิ่งประกอบด้วยสายพานวงแหวนที่มีโปรไฟล์ฟันเว้นระยะเท่าๆ กัน



บนพื้นผิวด้านในและล้อที่มีการเชื่อมต่อที่สอดคล้องกัน มันรวมเอา<50m>



ข้อดีของไดรฟ์สายพาน ไดรฟ์โซ่ และไดรฟ์เฟือง เมื่อหมุน กำลังจะถูกส่งโดยการประกบ



ฟันด้วยร่องฟันของล้อ ไดรฟ์สายพานซิงโครนัสมีอัตราส่วนการส่งกำลังที่แม่นยำ



ไม่มีการลื่นไถล สามารถรับอัตราส่วนความเร็วคงที่ การส่งผ่านที่ราบรื่น การดูดซับแรงสั่นสะเทือน เสียงรบกวนต่ำ



ช่วงอัตราส่วนการส่งกำลัง โดยทั่วไปสูงถึง 1:10 ความเร็วสายที่อนุญาตสูงถึง 50M/S ส่งกำลังจาก



ไม่กี่วัตต์ถึงหลายร้อยกิโลวัตต์ ประสิทธิภาพการส่งกำลังสูง โดยทั่วไปสูงถึง 98% โครงสร้างกะทัดรัด



เหมาะสำหรับการส่งหลายแกน ไม่มีการหล่อลื่น ไม่มีการปนเปื้อน ดังนั้นจึงสามารถทำงานในสถานที่ที่ไม่



ได้รับอนุญาตให้มีการปนเปื้อนและสภาพแวดล้อมการทำงานนั้นรุนแรง ผลิตภัณฑ์นี้ใช้กันอย่างแพร่หลายในสิ่งทอ เครื่องจักร



เครื่องมือ ยาสูบ สายเคเบิลสื่อสาร อุตสาหกรรมเบา อุตสาหกรรมเคมี โลหะวิทยา เครื่องมือวัด



อุปกรณ์ อาหาร การขุด ปิโตรเลียม ยานยนต์ และอุตสาหกรรมอื่นๆ ในการส่งกำลังทางกลประเภทต่างๆ



ลักษณะของสายพานซิงโครนัส:



(1) การส่งผ่านที่แม่นยำ ไม่มีการลื่นไถลระหว่างการทำงาน และอัตราส่วนการส่งผ่านคงที่;



(2) การส่งผ่านที่ราบรื่น พร้อมบัฟเฟอร์ ลดการสั่นสะเทือน เสียงรบกวนต่ำ;



(3) ประสิทธิภาพการส่งกำลังสูง สูงถึง 0.98 ผลการประหยัดพลังงานอย่างมีนัยสำคัญ;

(4) บำรุงรักษาง่าย ไม่มีการหล่อลื่น ต้นทุนการบำรุงรักษาต่ำ;

(5) ช่วงอัตราส่วนความเร็วมีขนาดใหญ่ โดยทั่วไปสูงถึง 10 ความเร็วสายสามารถเข้าถึง 50m/s พร้อมกำลังไฟขนาดใหญ่

    ช่วงการส่งกำลัง สูงถึงหลายวัตต์ถึงหลายร้อยกิโลวัตต์;

(6) สามารถใช้สำหรับการส่งระยะไกลโดยมีระยะห่างระหว่างศูนย์กลางสูงถึง 10 ม.

ประการที่สาม จุดที่แตกต่างกัน



1. การประยุกต์ใช้สกรูคือการแปลงการเคลื่อนที่แบบหมุนเป็นการเคลื่อนที่แบบเชิงเส้นผ่านน็อต การ

การประยุกต์ใช้การส่งกำลังด้วยสายพานซิงโครนัสคือการถ่ายโอนการเคลื่อนที่แบบหมุน เปลี่ยนทิศทางการหมุน

และเปลี่ยนอัตราส่วนความเร็ว ไดรฟ์บาร์ พร้อมเหล็กกล้าดี สามารถส่งแรงบิดขนาดใหญ่ ตำแหน่งที่แม่นยำ

และง่ายต่อการสร้างการสั่นสะเทือนเมื่อมีการสลับบ่อยๆ เนื่องจากไม่มีช่องว่างระหว่าง



สกรูบอลและน็อต ความแม่นยำของการเคลื่อนที่แบบเชิงเส้นจึงสูง โดยเฉพาะอย่างยิ่งในการสลับบ่อยๆ โดยไม่มี



การชดเชยช่องว่าง แรงเสียดทานระหว่างสกรูบอลและน็อตมีขนาดเล็กมากและง่ายมาก



ในการหมุน การส่งกำลังด้วยสายพาน การส่งผ่านที่ราบรื่น การกำจัดการสั่นสะเทือน ง่ายต่อการโยนทิ้งภายใต้ภาระหนัก



2. เนื่องจากไม่มีช่องว่างระหว่างสกรูบอลและสกรูตัวเมีย ความแม่นยำจึงสูงเมื่อการเคลื่อนที่แบบเชิงเส้น โดยเฉพาะอย่างยิ่งเมื่อการสลับบ่อยๆ ไม่จำเป็นต้องมีการชดเชยช่องว่าง แรงเสียดทาน



ระหว่างสกรูบอลและน็อตมีขนาดเล็กมากและง่ายมากในการหมุน หลักการของลวดสกรูบอลคือการแปลงการเคลื่อนที่แบบหมุนเป็นการเคลื่อนที่แบบเชิงเส้นและแปลงแรงบิดเป็นแรงย้อนกลับตามแนวแกน



มีลักษณะเช่นความแม่นยำสูง ความสามารถในการย้อนกลับ และประสิทธิภาพสูง ซึ่งเป็นการก้าวกระโดดสำหรับชุดการเคลื่อนที่แบบเชิงเส้น



3 ไดรฟ์สายพานมีโครงสร้างที่เรียบง่าย การส่งผ่านที่ราบรื่น ต้นทุนต่ำ และลักษณะการดูดซับแรงสั่นสะเทือนของบัฟเฟอร์ สกรูบอลและมอเตอร์จะต้องเชื่อมต่อกับตรงกลางของข้อต่อเพื่อให้ได้

การเชื่อมต่อที่ยืดหยุ่น สายพานไทม์มิ่งสามารถเชื่อมต่อโดยตรงกับเพลาส่งออกของมอเตอร์ด้วยล้อซิงโครนัส
