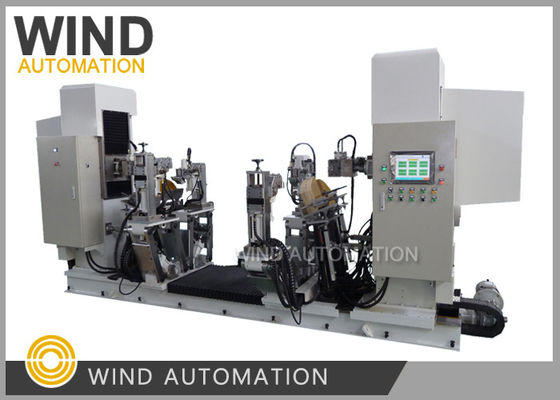

สี่แขนอัตโนมัติ CNC Stator Coil Top Arc การสร้างเครื่อง
รายละเอียดสินค้า:
การชำระเงิน:
|
รายละเอียดสินค้า
| ปัจจัยสําคัญ: | มันกําหนดความสามารถในการผลิตมอเตอร์ | สถานีทำงาน: | เครื่องผสม |
|---|---|---|---|
| ขนาดสายจับ: | 3 มม.* 8 มม., AWG9, AWG0 | กระบวนการขึ้นรูปกิ๊บ: | การตัด, การถอดเอมเมล, การปั้น |
| รอบเวลา: | รอบเวลาที่เกี่ยวข้องกับความยาวของสายไฟ | รหัส HS: | 84798110 |
สี่แขน อัตโนมัติ CNC Stator Coil Top Arc Forming เครื่อง
เครื่องปั้นวงโค้งมีความสําคัญมากสําหรับการผลิตมอเตอร์ มันกําหนดความสามารถในการผลิตมอเตอร์
Wind Automation จําหน่ายสินค้าให้ลูกค้ารัสเซียมากมาย
ลักษณะ
(1) เครื่องนี้ใช้การควบคุมดิจิทัล, โดย CNC ปั๊ม servo ไฮดรอลิกสัดส่วนจะถูกแสดง, ปรับปรุง, เก็บไว้บนจอ,สามารถบรรลุได้มากกว่า 1000 ชิ้น ทุกปารามิเตอร์สามารถเรียกได้ตลอดเวลา ปารามิเตอร์ของโค้ลและแสดงค่าการตรวจจับอัตโนมัติบนจอ
Wind Automation จําหน่ายสินค้าให้ลูกค้ารัสเซียมากมาย
ลักษณะ
(1) เครื่องนี้ใช้การควบคุมดิจิทัล, โดย CNC ปั๊ม servo ไฮดรอลิกสัดส่วนจะถูกแสดง, ปรับปรุง, เก็บไว้บนจอ,สามารถบรรลุได้มากกว่า 1000 ชิ้น ทุกปารามิเตอร์สามารถเรียกได้ตลอดเวลา ปารามิเตอร์ของโค้ลและแสดงค่าการตรวจจับอัตโนมัติบนจอ
(2) อุปกรณ์นี้สามารถทําสําเร็จโดยอัตโนมัติและต่อเนื่องกระบวนการการสร้าง coils จาก fusiform ไปยัง coils ผลิตภัณฑ์
(3) การเปิดโค้ลของอุปกรณ์นี้ มุม ความสูงจมูก, กว้าง, การควบคุมอย่างแม่นยําหลังจากการปั้น, ไม่จําเป็นต้องปรับรูปอีกต่อไป;
(4) ระบบวงจรด้านบนปลายของอุปกรณ์นี้รับรองประเภทการเชื่อมต่อหลายแผ่น, มือเชื่อมต่อวงจรที่แตกต่างกันเพื่อให้แน่ใจว่ารายละเอียด ความต้องการในการสร้างปลายของโค้ล;
(5) คลิมของอุปกรณ์นี้สามารถปรับ 0 ~ 140 °, ขอบเส้นและมุมหมุนปลายจะไม่บวม,และคลิปล็อคแน่นและจะไม่เคลื่อนไหวในกระบวนการการสร้างเพื่อให้แน่ใจว่าไม่มีความเสียหายทางกลระหว่างโค้ล, การกันไฟฟ้าระหว่างวงกลมของโค้ลยังคงไม่เสียหาย เพื่อรับประกันผลประกอบการไฟฟ้าของโค้ลที่น่าเชื่อถือ
(6) อุปกรณ์นี้มีวิธีการแก้ไขที่ง่ายมากที่จะปัญหาการกระโดดของโค้ล.
ระบบอิสระ พวกเขาปรับและชดเชยกันเองโดยไม่ขัดแย้งกัน
รายละเอียด
รายละเอียด
1ระยะความยาวรวมของแบบฟิวซิฟอร์ม: 580 ~ 3200mm ความกว้างสูงสุดของโค้ลชนิด T: 120mm
2ด้านเส้นของโค้ล: 400 ~ 2200 มม. ความยาวการฉายที่ปลายหลังจากการปั้น: 75 ~ 560 มม.
3ช่องมุมรวมสูงสุดระหว่างสองด้านเส้น: 0 ~ 70 ° ปรับให้เหลี่ยมด้านหน้าและด้านหลัง ตามลําดับ, มุมรวม 0 ~ 140 °
4, ความกว้างทั้งหมดของช่องเปิดโค้ล (ความกว้าง): 100 ~ 800mm. ((สามารถบรรลุ 1000mm เมื่อมุมสูงสุด);
5ช่องโค้ล (ความกว้าง × ความสูง): 7 ~ 30mm × 12 ~ 70mm, ขั้นต่ํา 7 × 12mm, สูงสุด 30 × 70mm, 2 ชัคแต่ละด้านหน้าและด้านหลัง
6,เส้นกว้างของสปิ้นจมูกโค้ล: φ24, φ39;
7ช่องส่วนของจมูกโค้ล: 0 ~ 30 °
8ความสูงส่วนจมูกสูงสุด: -80 ~ 300mm
9, ความสูงโค้งด้านบน: 0 ~ 250mm, สูงสุดสามารถบรรลุ 350mm เมื่อเปิดใหญ่;
10ความแม่นยําการออกแบบ: มุม <± 0.2 ° การเปิดบนเครื่องปั้น <± 0.25mm ~ ± 0.75mm
11วงจรการสร้างโค้ล: ใน 1 ~ 2 นาที
12ความดันระบบของสถานีปั๊มไฮดรอลิก: 8Mpa ความดันต่อรองท่อน้ํามัน: > 20Mpa
13มาตรฐานอื่น ๆ ยังมีความยาวตรง: 1600mm, 2500mm, 3200mm
กรุณาคลิกภาพด้านล่าง เพื่อดูวิดีโอ
