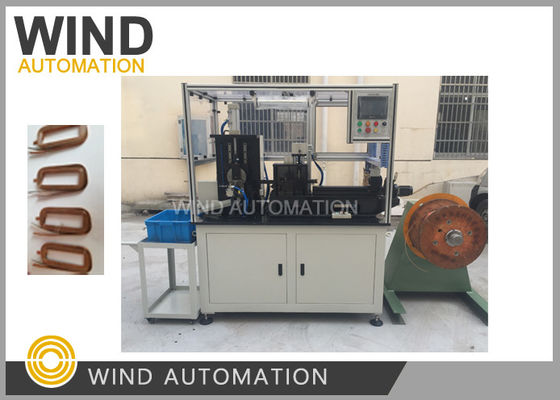

อัตโนมัติ Field Coil Winder WIND-PCW-F3

อัตโนมัติเต็มFกลมกลมกลมกลมเครื่อง WIND-PCW-F3

Mกระบวนการทํางานของ achine

เครื่องจักรสามารถอัตโนมัติลวดลวดสนามกับกระบวนการด้านล่างอย่างต่อเนื่อง

อัตโนมัติการให้อาหารสายไฟ→ เครื่องขัดสายไฟ → ปรับจุดเริ่มต้น → การให้อาหารสายไฟ I→การบิด→การใส่สาย II→การกดสายสู่เครื่องมือ→การบิด→การใส่กระดาษและการบิดลม→การตัดสาย→การตัดกระดาษ→การบิดลม→การปล่อย,

ปริมาณผลิต: ประมาณ 15-30 ชิ้นต่อชิ้น ประมาณ 2000 ชิ้นต่อชิงต์/8 ชั่วโมง

การสร้างเครื่องจักร

1.กลไกขัดสาย

ประกอบด้วยทิศทาง X,Y สองชุดการขยายวงล้อ

และกระบอก, กระบอกดึงสายเพื่อทําให้มันเรียบ

2กลไกการให้อาหารสาย

มอเตอร์เซอร์โวเดลต้าขับเคลื่อนโมดูลอาหารสายไฟเพื่อให้อาหารสายไฟ

ความยาวการให้อาหารสายสามารถตั้งค่าบนจอ, และสาย slotting จํากัดสามารถทําให้แน่ใจ

สายไฟถูกต้อง

3. เริ่มเครื่องยืดปลาย

ใช้กระบอกในการขับเคลื่อน pulley เพื่อบิดปลายการเริ่มต้น

ทิศทางโค้งสามารถเป็นซ้ายหรือขวา

4เครื่องกลมบิดสาย

ประกอบด้วยอุปกรณ์สายกดและอุปกรณ์บิด

ทิศทางโค้งสามารถเป็นซ้ายหรือขวา

• เครื่องตัด

ด้วย Cutter พิเศษที่อุทิศไว้สําหรับ coil สนาม

• อุปกรณ์การล่อและลดลวด

อุปกรณ์การล่อโค้ลประกอบด้วยอุปกรณ์สายกดที่ขับเคลื่อนโดยกระบอก

อุปกรณ์หมุนที่ขับเคลื่อนโดยมอเตอร์เซอร์โว Delta กับส่วนการส่งของเครื่องลด

อุปกรณ์เครื่องมือ อุปกรณ์จับเครื่องมือ อุปกรณ์ระบาย

อุปกรณ์อาหารสายอาหารสายโค้งไปยังตําแหน่งคงที่ของเครื่องมือ

เครื่องกดสายเริ่มกดสาย เครื่องหมุนหมุน

เมื่อหมุนไปยังตําแหน่งที่ตั้งกระดาษจะอาหาร

และยังคงหมุนไปยังตําแหน่งตั้ง และตัดกระดาษ,หมุนเพื่อล่อม้วน

อุปกรณ์ clamping เครื่องมือปลด, finshed coil ออกและซ้ําจากเริ่มต้น

7อุปกรณ์นํากระดาษ

ประกอบด้วยเร็กกระดาษ, มอเตอร์อาหารกระดาษและอุปกรณ์พิมพ์กระดาษ

8กรอบเครื่องเป็นอะลูมิเนียมกับกระจกอินทรีย์

Simens หรือ Delta PLC

มอเตอร์เซอร์โว Delta

หน้าจอสัมผัส Weinveiw

น้ําหนัก: ประมาณ 650 กิโลกรัม มิติของเครื่อง: 1,500 mm x 900 mm x 1700 mm³
