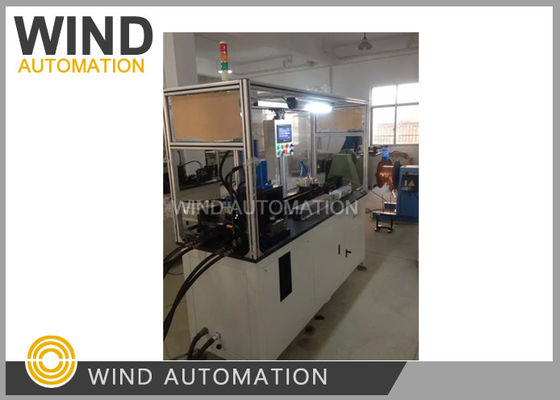

อัตโนมัติ Hairpin Maker Coil Winder เครื่องล่อ WIND-AWF

อัตโนมัติเต็มรูปแบบเครื่องทำขดลวดอาร์เมเจอร์ (Hairpin) WIND-AWF

Mกระบวนการทำงานของเครื่องจักร

เครื่องสามารถสร้าง hairpin โดยอัตโนมัติด้วยกระบวนการด้านล่างอย่างต่อเนื่อง

การคลายลวดอัตโนมัติ → การป้อนลวด → เครื่องยืดลวด → กดลวด →

เครื่องกำจัดอีนาเมลด้านข้าง → เครื่องกำจัดอีนาเมลความกว้างของลวด → ดึงลวด → ตัดลวด

→ ดัดลวด → เจาะขึ้นรูปเส้นลวด → การขนถ่าย

ผลผลิต: ประมาณ 3 วินาที ถึง 5 วินาที ต่อชิ้น

สามารถเปลี่ยนเครื่องมือได้อย่างง่ายดายสำหรับขดลวดอาร์เมเจอร์หกเส้น

1 – M154104458

2 – M154097736

3 – M154038444

4 – M154103929 รูปทรงลวดเคลือบฟันจะต้องเปลี่ยนเป็นรูปทรงของลวดเปลือย

5 – M154105507 รูปทรงลวดเคลือบฟันจะต้องเปลี่ยนเป็นรูปทรงของลวดเปลือย

6 – MBD-7G

โครงสร้างเครื่องจักร

1. อุปกรณ์คลายลวดอัตโนมัติ

2. กลไกการยืดลวด

ประกอบด้วยล้อนำทางสองชุดในทิศทาง X, Y การยืด

และกระบอกสูบ กระบอกสูบดึงลวดเพื่อยืด

3. กลไกการป้อนลวด

เซอร์โวมอเตอร์ Delta ขับเคลื่อนโมดูลการป้อนลวดเพื่อป้อนลวด

สามารถตั้งค่าความยาวการป้อนลวดได้บนหน้าจอ

และความยาวการป้อนลวดสูงสุดคือ 500 มม.

4. กลไกการกำจัดอีนาเมล

เครื่องกำจัดอีนาเมลประกอบด้วยสองโครงสร้าง

เครื่องกำจัดอีนาเมลด้านข้างและเครื่องกำจัดอีนาเมลความกว้าง

เครื่องกำจัดอีนาเมลด้านข้างใช้มีดอัญมณี 3 ชิ้นหมุนเพื่อลอกอีนาเมลออกด้านข้าง

เครื่องกำจัดอีนาเมลความกว้างใช้คัตเตอร์สองตัวเพื่อขูดในทิศทางตรงกันข้าม

และควบคุม/จำกัดความลึกของการขูด

ฟังก์ชันการกำจัดอีนาเมลสามารถเปิด/ปิดได้บนหน้าจอสัมผัส

5. กลไกการตัด

กลไกการตัดประกอบด้วยอุปกรณ์กดลวดและตัดลวด

ก่อนตัด ให้กดกระบอกสูบลวดและกดเครื่องมือเพื่อกดลวดเพื่อป้องกันไม่ให้เคลื่อนที่

จากนั้นตัดลวดด้วยคัตเตอร์สี่ตัว ในเวลาเดียวกันสามารถกำจัดเสี้ยนได้หากเกิดขึ้น

6. กลไกการดัดลวด

ประกอบด้วยอุปกรณ์กดลวดและอุปกรณ์ดัดที่ขับเคลื่อนด้วยกระบอกสูบ

และอุปกรณ์ขึ้นรูปการเจาะที่ขับเคลื่อนด้วยระบบไฮดรอลิก

หลังจากการขึ้นรูป ให้ขนถ่าย hairpin โดยอัตโนมัติเมื่อกระบอกสูบดัดลวดกลับมา

Simens หรือ Delta PLC

เซอร์โวมอเตอร์ Delta

หน้าจอสัมผัส Weinveiw

กระบอกสูบ Airtac

น้ำหนัก: ประมาณ 850 กก.

ขนาดเครื่อง: 1,800 มม. x 750 มม. x 1800 มม.³

เครื่องจักรและอุปกรณ์คลายลวดควรมีระยะห่าง 3000 มม.
