เครื่องปั่นอาร์มเรชั่นแบบไดโอเลอร์ / เครื่องปั่นล็อปสําหรับโรเตอร์ 4 โปล์

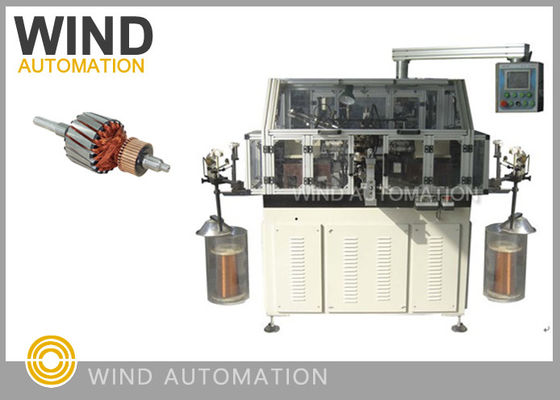

เครื่องพันขดลวดอัตโนมัติแบบปีกคู่สำหรับโรเตอร์ 4 ขั้ว WIND-STR



การใช้งาน:

เครื่องพันขดลวดอาร์เมเจอร์ WIND-STR นี้เป็นเครื่องพันขดลวดแบบปีกคู่ความเร็วสูงสำหรับการผลิตมอเตอร์จำนวนมาก

สำหรับการผลิตอาร์เมเจอร์แบบตะขอ, เครื่องปั่น, เครื่องดูดฝุ่น, สว่าน, เครื่องมือไฟฟ้า...



หลักการทำงาน:

เครื่องพันขดลวดอัตโนมัติเต็มรูปแบบ WIND-STR นี้ใช้โครงสร้างแบบปีกคู่2 ชิ้นMitsubishiเซอร์โว

มอเตอร์ขับเคลื่อนการหมุนของปีกคู่ทั้งสอง และมอเตอร์เซอร์โวแบบกำหนดตำแหน่ง Mitsubishi 1 ชิ้น เพื่อให้แน่ใจว่ามีการกำหนดตำแหน่งที่แม่นยำ

การกำหนดตำแหน่ง

ระหว่างการทำงาน ตัวอาร์เมเจอร์จะถูกจับยึดอย่างแน่นหนาด้วยเครื่องมือพันขดลวดทั้งสองด้านซ้ายและขวาและแกน

อุปกรณ์จับยึด เมื่อปีกคู่กำลังทำงาน ลวดจะผ่านที่ยึดลวด อุปกรณ์ปรับความตึง จากนั้นเข้าสู่แกนกลวง ออกจากล้อเลื่อนลวด จากนั้นลวดจะเลื่อนเข้าไปในช่องของอาร์เมเจอร์ผ่านล้อนำลวดของปีกคู่ หลังจากขั้นตอนนี้ อาร์เมเจอร์จะเข้าสู่ช่องเพื่อทำการพันขดลวด

ข้อดี:





1. เร็วมาก สามารถพันด้วยความเร็ว 1000~1500 รอบต่อนาที ในสภาวะปกติ ได้อาร์เมเจอร์ที่พันเสร็จ 1 ชิ้นใน

2. พารามิเตอร์การพันขดลวดสามารถตั้งค่าได้บนหน้าจอสัมผัสสำหรับอาร์เมเจอร์ที่แตกต่างกัน ใช้งานง่าย

    เช่น 12 ช่อง, 24 ตะขอ

         12 ช่อง, 12 ช่อง
3. เครื่องพันขดลวดแบบปีกคู่สามารถพันอาร์เมเจอร์ที่มีความสมดุลดีกว่าเครื่องพันขดลวดแบบปีกเดี่ยว
ขดลวดสร้างสนามแม่เหล็กในมอเตอร์ มีอาร์เมเจอร์หลายประเภทที่มีรูปร่างแตกต่างกัน

ตัวนำขดลวด

ในขณะที่การพันแบบ Lap winding, Wave winding ถูกใช้อย่างแพร่หลายในมอเตอร์อเนกประสงค์ ในขณะที่การขึ้นรูปตัวนำ



ลวดแบนและลวดกลมถูกใช้อย่างแพร่หลายในอาร์เมเจอร์มอเตอร์สตาร์ทเตอร์

สำหรับมอเตอร์ PMDC จำนวนแม่เหล็กและแปรงจะเกี่ยวข้องกับจำนวนขั้ว

ตัวอย่างเช่น 2 ขั้ว, 16 ส่วน, การพันขดลวดจะสมมาตรเสมอ

การใช้ระยะพิทช์เศษส่วนไม่ใช่การประนีประนอมในการออกแบบเพื่ออำนวยความสะดวกในการผลิตอัตโนมัติและ


ระยะพิทช์เศษส่วน

ประเภทของการพันขดลวดเป็นที่นิยมใช้กันทั่วไป เพราะทำให้เกิดประกายน้อยลงและเพราะต้องใช้ทองแดงน้อยลง ซึ่งหมายถึงความต้านทานอาร์เมเจอร์ที่ต่ำลง

ce. ระยะพิทช์การพันขดลวดเป็นการประนีประนอมในการออกแบบ แต่ไม่ใช่เพื่ออำนวยความสะดวกในการสร้างอัตโนมัติ



ข้อมูลพารามิเตอร์:ช่วงเส้นผ่านศูนย์กลางลวด

0.16~1.2 มม.
เส้นผ่านศูนย์กลางภายนอกอาร์เมเจอร์


20~85 มม.
