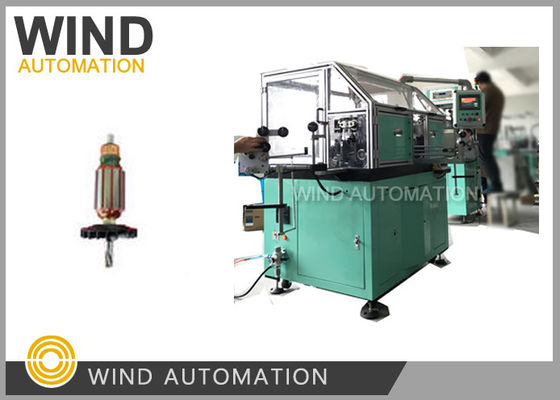

3.0KW 2500r/Min เครื่องลมสองเครื่องบินสําหรับมอเตอร์ผสมเครื่องเป่า

เครื่องพันขดลวดแบบฟลายเออร์อัตโนมัติเต็มรูปแบบ 2 ตัว สำหรับมอเตอร์ปัดน้ำฝนและมอเตอร์ผสม WIND-STR

การใช้งาน:

เครื่องพันขดลวดอาร์เมเจอร์ WIND-STR นี้เป็นเครื่องพันขดลวดแบบฟลายเออร์ความเร็วสูงสำหรับการผลิตมอเตอร์จำนวนมาก

การผลิตอาร์เมเจอร์แบบคอมมิวเตเตอร์แบบตะขอ, เครื่องผสมอาหาร, เครื่องดูดฝุ่น, สว่าน, เครื่องมือไฟฟ้า...

หลักการทำงาน:

เครื่องพันขดลวดอัตโนมัติเต็มรูปแบบ WIND-STR นี้ใช้โครงสร้างแบบฟลายเออร์คู่2 ชิ้นMitsubishiเซอร์โว

มอเตอร์ขับเคลื่อนการหมุนของฟลายเออร์ทั้งสอง และมอเตอร์เซอร์โวแบบแบ่งส่วน Mitubishi 1 ชิ้น เพื่อให้แน่ใจว่ามีการ

แบ่งส่วนที่แม่นยำ

ระหว่างการทำงาน กองอาร์เมเจอร์จะถูกจับยึดอย่างแน่นหนาด้วยเครื่องมือพันขดลวดด้านซ้ายและขวา และเพลา

อุปกรณ์จับยึด เมื่อฟลายเออร์กำลังทำงาน ลวดจะผ่านที่จับลวด อุปกรณ์ปรับความตึง จากนั้นเข้าสู่

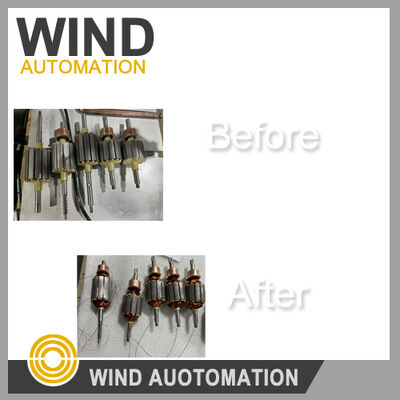

แกนเพลาที่กลวง ออกจากล้อเลื่อนลวด จากนั้นลวดจะเลื่อนเข้าสู่ช่องอาร์เมเจอร์ผ่านฟลายเออร์

ล้อนำลวด หลังจากขั้นตอนนี้ อาร์เมเจอร์จะเข้าสู่ช่องเพื่อทำการพันขดลวด

เครื่องพันขดลวดอาร์เมเจอร์แบบฟลายเออร์คู่ WIND-STR ดึงตัวนำจากม้วนลวดสองม้วนแยกกัน

พร้อมกันเพื่อพันสองช่องพร้อมกัน เมื่อพันครบตามจำนวนรอบที่ถูกต้องและเชื่อมต่อกับ

ตะขอคอมมิวเตเตอร์ที่เกี่ยวข้อง อาร์เมเจอร์จะถูกแบ่งส่วนโดยอัตโนมัติไปยังช่องคู่ถัดไปที่จะ

พัน

ข้อดี:

1. เร็วมากเร็วมาก ในสภาวะปกติสามารถพันด้วยความเร็ว 1000~1500 รอบต่อนาที ได้อาร์เมเจอร์ที่พันเสร็จ 1 ชิ้นใน

23 วินาที

2. พารามิเตอร์การพันสามารถตั้งค่าบนหน้าจอสัมผัสสำหรับอาร์เมเจอร์ที่แตกต่างกัน ใช้งานง่าย

เช่น 12 ช่อง 24 ตะขอ

12 ช่อง 12 ช่อง

รายละเอียดด่วน:

ข้อมูลพารามิเตอร์:

ช่วงเส้นผ่านศูนย์กลางลวด: 0.16~1.2 มม.

เส้นผ่านศูนย์กลางอาร์เมเจอร์: 20~85 มม.

ความยาวกอง: 10~70 มม.

เส้นผ่านศูนย์กลางเพลา: 3~15 มม.

ความยาวเพลา: น้อยกว่า 250 มม.

ช่องอาร์เมเจอร์: ช่องคู่

จำนวนรอบ: 0~9999

เส้นผ่านศูนย์กลางคอมมิวเตเตอร์: 8~40 มม.

ความเร็วในการพัน: 0~2500 รอบต่อนาที

กำลังมอเตอร์พันขดลวด: 1.5KWX2

ความเร็วในการตรวจจับมุม: 0~3000 รอบต่อนาที

กำลังมอเตอร์ตรวจจับมุม: 0.75KWX1

แรงดันลม: 4~6 กก./ตร.ซม.

กำลังไฟฟ้ารวมของเครื่อง: 4.0 กิโลวัตต์

แรงดันไฟฟ้า: สามเฟส AC 380V 50/60 Hz

น้ำหนัก: 1250 กก.

ขนาด: 2000(ยาว)X1000(กว้าง)X1800(สูง)มม.

ขนาดบรรจุภัณฑ์ 1800*1510*1920 มม. ประมาณ 5.2 CBM

รหัส HS: 8479811000

ชิ้นส่วนหลัก:

Japan Mitsubishi PLC

ระบบควบคุมมอเตอร์เซอร์โว Japan Mitsubishi หรือ Panasonic

ระบบหน้าจอสัมผัสสีขนาด 5.7 นิ้ว

SMC Cylinder
