สภาพ: | ใหม่ | ประเภทที่คดเคี้ยว: | การลวดเข็มแทนการลวดเครื่องบิน |
---|---|---|---|
สถานีทำงาน: | สถานที่เดียว 3 Needles ในฐานะสามสถานที่ Winder | ความเร็วที่คดเคี้ยว: | 300RPM ถึง 500RPM ตามเกจลวด |
ประเภทอัตโนมัติ: | อัตโนมัติเต็ม | สีเครื่อง: | สีขาวหรือต่อความต้องการของลูกค้า |
หลังการขายความเร็วในการม้วน: | วิศวกรพร้อมให้บริการเครื่องจักรในต่างประเทศ | ||
แสงสูง: | เครื่องปั่นเครื่องยนต์,เครื่องม้วนขดลวดสเตเตอร์ |
เครื่องกลมกลมกลมกลมกลมกลมกลมกลมกลมกลมWIND-3A-TSM
การใช้งาน:
สเตตอร BLDC ที่ล่อด้วยเข็มของมอเตอร์สามเฟส เช่น เครื่องเย็บ เครื่องปรับอากาศ
เครื่องพัดลมตู้เย็น ปั๊มน้ํา การใช้งานในรถยนต์
ตะกร้าหรือ 18 ตะกร้า
ข้อดี:
ครับ✔3 นาฬิกาลม 3 สล็อตในเวลาเดียวกัน, กว้างสามารถจบการลมใน3 ครั้งสําหรับ 9 สตาเตอร์ BLDC
ครับ✔ สามารถลม 6, 9, 12 สแตนเตอร์เสา ซึ่งเป็นหลายของ 3 สล็อต
ครับ✔ ความเร็วการลวดสามารถตั้งค่าตามเส้นเส้นกว้างที่แตกต่างกันจาก 0.08mm ถึง 1.2mm
และ stators น้ําหนักหรือน้ําหนักเบา, ความสูง stack ใหญ่หรือเล็ก, มี apation ดีโดยไม่มี lamination
ลักษณะ:

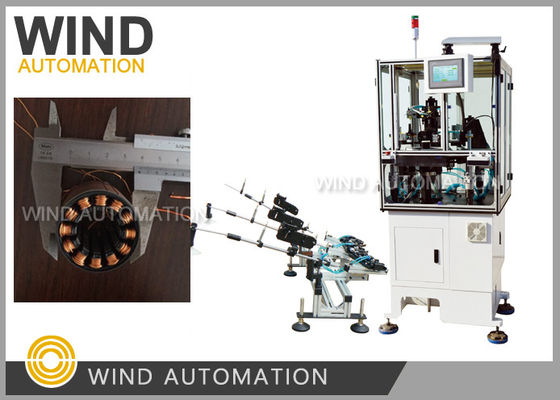

เครื่องปั่นสแตตอร์มอเตอร์ไร้แปรง WIND-3A-TSMได้ถูกออกแบบมาเพื่อผลิตสเตทอร 3 ขั้วหลายขั้ว
เส้นทางของมันเป็นรูปสี่เหลี่ยมมันทําสายล่อและเรียงลําดับในเวลาเดียวกันและโดยอัตโนมัติ
สล็อตเข็มลวด, การจัดเรียง, การชี้อัตรา, สายสะพานที่ตั้ง, สายตัดเป็นอัตโนมัติเต็ม.
ปริมาตร:
กว้างของสาย: 0.08 ~ 1.2mm (AWG17 ~ AWG39)
ID Stator: 15 ~ 65 มม.
ความยาวแกน:7-110mm
เลขที่ 0-99999
ตัวเลือกการทํางาน: ขั้นตอน/อัตโนมัติ
ตะกั่ว Stator: 6 ตะกั่ว, 9 ตะกั่ว, 12 ตะกั่ว,18 ตะกั่ว (ตามต้องการ)
ความดันอากาศ: 5 ~ 7 กิโลกรัม/ตารางเซนติเมตร
พลังงาน:2KW, AC220V 50/60Hz
น้ําหนัก: ประมาณ 450 กิโลกรัม
ขนาด: 1600 ((L) x1100 ((W) x1400 ((H) mm
เครื่องบิดสเตตอร์ BLDC WIND-3A-TSM ใช้เข็มบิดสเปนไปยังสเตตอร์โดยตรง
สเตอเตอร์ภายนอกหรือเครื่องปั่นเครื่องปั่นเครื่องปั่นเครื่องปั่นเครื่องปั่นเครื่องปั่นเครื่องปั่นเครื่องปั่นเครื่องปั่นเครื่องปั่นเครื่องปั่นเครื่องปั่นเครื่องปั่นเครื่องปั่นเครื่องปั่นเครื่องปั่นเครื่องปั่นเครื่องปั่นเครื่องปั่นเครื่องปั่นเครื่องปั่นเครื่องปั่นเครื่องปั่นเครื่องปั่นเครื่องปั่นเครื่องปั่นเครื่องปั่นเครื่องปั่นเครื่องปั่นเครื่องปั่นเครื่องปั่นเครื่องปั่นเครื่องปั่นเครื่องปั่นเครื่องปั่นเครื่องปั่นเครื่องปั่นเครื่องปั่นเครื่องปั่นเครื่องปั่นเครื่องปั่นเครื่องปั่นเครื่องปรับเครื่องปรับเครื่องปรับเครื่องปรับเครื่องปรับเครื่องปรับเครื่องปรับเครื่องปรับเครื่องปรับเครื่องปรับเครื่องปรับ
ดังนั้นสําหรับเครื่องปั่นเข็ม ต้องมีพื้นที่พอสําหรับการเคลื่อนไหวของเข็ม
หากคุณต้องการที่จะซื้อเครื่อง, คุณจําเป็นต้องบอกผู้จําหน่ายเครื่องการออกแบบสเตตอร์ของคุณ และ
ความสูง รวมถึงขนาดความกว้างของช่องที่สําคัญ เพื่อตรวจสอบพื้นที่ที่พอสําหรับการเคลื่อนไหวของเข็ม
WIND-3A-TSM เครื่องปั่นเข็มทํา 3 ครั้งพร้อมกัน
บางผู้ผลิต BLDC stator กําลังพิจารณาการใช้สล็อต skew ใน BLDC มอเตอร์ของพวกเขา
อาจได้รับอัตราการเติม slot ที่ดีขึ้นและการไหลเวียนแม่เหล็ก
ดังนั้นถ้าคุณคิดที่จะใช้ skew คุณอาจจะต้องทําการลวดวงโค้ล
มือหรือเลือกเครื่องปั่นโค้ลราคาแพง
คําถามและคําตอบ:
1ประเภทของการล่อเข็ม stator เราจะเลือกสําหรับ stator ของเราในภาพแนบ
เครื่องลวด WIND-3A-TSM พร้อมเครื่อง servo indexing ระบบลวด
ตามข้อมูลการล่อของคุณ จํานวนของโค้ง 27, กว้างสาย 0.8 มิลลิเมตร
ความเร็วของการล่อที่เราแนะนําคือ 300RPM และใช้เวลาประมาณ 1 นาทีเพื่อได้รับ 1pc รอย stator,
ภายในหนึ่งชั่วโมงคุณสามารถได้รับมากกว่า 60 ชิ้น
3รายการของวัสดุที่เราจะให้สําหรับเครื่องจักรรอย?
ตัวอย่างด้านล่างนี้จําเป็นสําหรับการผลิตและการใช้งานเครื่องจักร:
1สเตาเตอร์สเต็ก 5 ชิ้น โดยไม่ต้องล่อ
2. สเตทอเตอร์แผล 1pc
3สายทองแดง 1 รอลล์เพียงพอสําหรับการล่อ 15 ชิ้นของ stators
กรุณาคลิกภาพด้านล่าง เพื่อดูวิดีโอ
