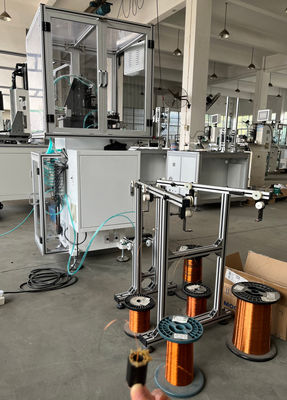

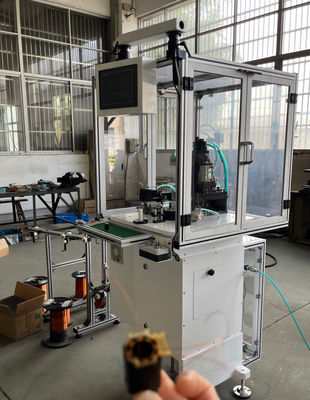

20, 28,35,42เครื่องปั่นสเตทเตอร์สเตปปิ้งมอเตอร์ซีรีส์ 57 ด้วยสี่เข็ม BLDC
รายละเอียดสินค้า:
การชำระเงิน:
|
รายละเอียดสินค้า
| Condition: | New | Needle No.: | Two needles wind 2poles per time |
|---|---|---|---|
| Working station: | Single station 8poles can be wound 4times | Winding Speed: | 300RPM To 500RPM according Wire Gauge |
| Automatic Type: | Fully Automatic | Machine Color: | White or Per Customer Requirement |
| หลังการขาย: | วิศวกรพร้อมให้บริการเครื่องจักรในต่างประเทศ |
20, 28,35,42เครื่องปั่นสเตทเตอร์สเตปปิ้งมอเตอร์ซีรีส์ 57 ด้วยสี่เข็ม BLDC
การใช้งาน:
เครื่องปั่นเข็มแบบเครื่องปั่น WIND-1B-TSM สามารถปั่น 2 สล็อตครั้งเดียว
ปกคลุม 6 คาน, 8 คาน, 9 คาน, 10 คาน, 12 คาน, 14 คาน, 18 คาน
ข้อดี:
รวดเร็วและยืดหยุ่น, รองเท้ามอเตอร์ stator วงเข็มกับ 2 สล็อตวงทุกครั้ง
2 Nozzles การล่อทํางานเป็นสองสถานที่ BLDC สเตตอร์ล่อและคงที่กว่า 2 สถานที่ล่อเครื่อง
ปริมาตร:
กว้างของสาย: 0.08 ~ 0.8mm
ID Stator: 15 มิลลิเมตร ~ 65 มิลลิเมตร
ความสูงของค้อน: 7-100 มม.
เลขที่ 0-9999
ตัวเลือกการทํางาน: ขั้นตอน/อัตโนมัติ
สตาเตอร์สตาร์: 6 สตาร์, 8 สตาร์, 9 สตาร์, 10 สตาร์, 12 สตาร์, 14 สตาร์, 18 สตาร์ (ทําตามสั่ง)
ความดันอากาศ:0.5 ~ 0.7MPa
พลังงาน:1KW, เฟสเดียว, AC220V 50/60Hz
น้ําหนัก: ประมาณ 450 กิโลกรัม ขนาด: 1600 ((L) x 1000 ((W) x 1500 ((H) mm
การตั้งค่า:
มิตซูบิชิ PLC
หน้าจอสัมผัสอินเตอร์เฟซมนุษย์ - เครื่อง
มอเตอร์สเตปเปอร์พลังงานสูง
ซิลินเดอร์การโจมตีทางอากาศ
|
ลักษณะของเครื่องล่อ stator ประเภท 1:
|
ยืนยัน: ใช่/ไม่
|
||
| 1 | กว้างของท่อ stator | 70 มม. | ใช่ |
| 2 | ความกว้างของท่อ stator | 15 มม. | ใช่ |
| 3 | จํานวนแกน | 4 อย่างน้อย | ไม่ |
| 4 | ความอดทนของพิกัดเส้น | ±0,01 มิลลิเมตร | ใช่ |
| 5 | ความอดทนของพิกัดมุม | ± 0,5 นาทีมุม | ใช่ |
| 6 | ความสูงของแกน | ขั้นต่ํา 100 mm | ใช่ |
| 7 | ความเร็วในการล่อ | 10 60 ลม prm | ใช่, 350~400RPM |
| 8 | สเตาเตอร์สูงสุด กว้างภายนอก | 63 มม. | ใช่ |
| 9 | Stator กว้างภายใน | ไม่จํากัด | > 15 มม |
| 10 | ความยาวสูงสุดของสเตตอร์ที่มีส่วนด้านหน้า | ขั้นต่ํา 80 มม | ใช่ |
| 11 | ความยาวขั้นต่ําของสเตตอร์ที่มีส่วนด้านหน้า | 15 มม. | ใช่ |
| 12 | สล็อต Stator | ไม่จํากัด | ไม่6,8,9,10,12,1418 สล็อต |
| 13 | ความกว้างสล็อตอย่างน้อย | 0,8 มิลลิเมตร | ใช่ |
| 14 | กว้างของสายการทํางาน | 0,063 ️ 0,315 มิลลิเมตร (คู่) | ใช่ |
| 15 | จํานวน spindles | 2 | ไม่ มี 2 ช่อง และ 1 ช่อง |
| 16 | จํานวนเครื่องยืด | 2 | ใช่ |
| 17 | ระบบควบคุม | โน๊ตพ็อตที่มีโปรแกรม | NO,PLC และ HMI |
| 18 | พลังงานไฟฟ้า | 3~380 V (±15%), 50 Hz, 2 kW | NO,1~220V,50Hz1.5KW |
คําถามและคําตอบ:
1.เราควรเลือกแบบการล่อเข็ม stator แบบไหนสําหรับ stator ของเรา?
The stator needle winding machine WIND-1B-TSM เหมาะมากสําหรับการล่อมอเตอร์ stepper ด้วย
8 ต้น
เครื่องลวด, การระบุและการตัดอัตโนมัติโดยไม่ต้อง arraying สําหรับอัตราการเติม slot ไม่ stator สูง
เครื่องล่อ WIND-1B-TSM พร้อมเครื่องล่อไม่ติดตั้งอุปกรณ์อัตโนมัติ และมุม
อุปกรณ์สวิงแคมเหมาะสําหรับการล่อสายขนาดใหญ่และขนาดเล็ก สูงหรือเบา BLDC stators มอเตอร์
2.การฝึกงานในการใช้เครื่องปั่นสแตตอร์เป็นอย่างไร
สําหรับการฝึกเครื่องจักร โดยปกติคุณจะส่งคนวิศวกรหนึ่งคนไปที่โรงงานของเรา เพื่อตรวจสอบก่อนการจัดส่ง
WIND-1B-TSM ไม่ใช่เครื่องยนต์ที่ซับซ้อน ถ้าวิศวกรของคุณมีประสบการณ์
มาดูวีดีโอหน่อยนะครับ
3.เครื่องจากคุณถูกเปิดและนําไปใช้งานหรือไม่
ใช่ เครื่องถูกเปิดจากด้านเครื่องสําหรับพลังงานบนเครื่องและ
เริ่มต้น, ปุ่มฉุกเฉิน, อัตโนมัติ / ขั้นตอนสวิตช์ในการทํางานเครื่อง

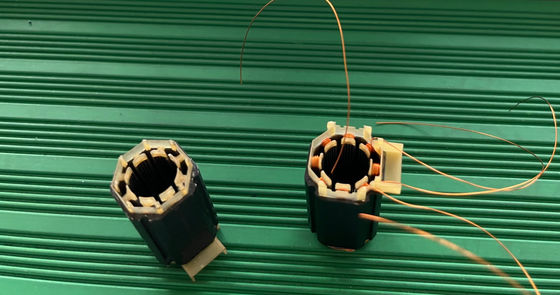

4.ผมไม่มีแผล สเตทอร์ ทําไมคุณต้องการแผล สเตทอร์?
สเตอเตอร์บาดเจ็บสามารถแสดง Shanghai Wind Automation
รูปแบบการล่อ ซึ่งรวมไปถึงเส้นทางการล่อ สายสะพาน สายปลาย
หากคุณไม่ได้ stator รอย, กรุณาให้การวาดลวดลาย
ตัวอย่างและภาพวาดด้านล่างนี้จําเป็นสําหรับการผลิตและการใช้งานเครื่องจักร:
1. สเตาเตอร์สเต็ก 5pcs โดยไม่มีการล่อด้วยหมวกประกอบความละเอียดหรือกระดาษประกอบความละเอียด
2. สเตทอเตอร์แผล 1pc
3สายทองแดง 1 รอลล์เพียงพอสําหรับการล่อ 10 ชิ้น stators
4. การออกแบบสเตาเตอร์ลามิเนชั่นและการออกแบบลม
มอเตอร์ stepper แบ่งหมุนเต็มของหมุนเป็นจํานวนของขนาดเท่ากัน
เพื่อตั้งตําแหน่งของภาระอย่างรวดเร็วและถือมันไว้ที่ขั้นใด ๆ
มอเตอร์, มอเตอร์ DC ที่ไม่มีแปรงเหล่านี้ ให้การตั้งตําแหน่งที่รวดเร็วและแม่นยํา และมอเตอร์การยึดตัวที่พิเศษ
เทคโนโลยีขั้นตอนสามารถใช้เครื่องควบคุมแบบเปิดวงจร
ลดค่าใช้จ่ายรวมเมื่อเทียบกับระบบ servo motor ระบบนี้มีประสิทธิภาพสูง ไม่มีแปรง
มอเตอร์สเตปเปอร์ฟรี ให้การควบคุมการเคลื่อนไหวที่แม่นยํา และมีประหยัดสูง
คุณผลิตมอเตอร์สเตปเปอร์ อัตโนมัติลม จําหน่ายเครื่องจักรผลิตมอเตอร์
กรุณาคลิกภาพด้านล่าง เพื่อดูวิดีโอ
