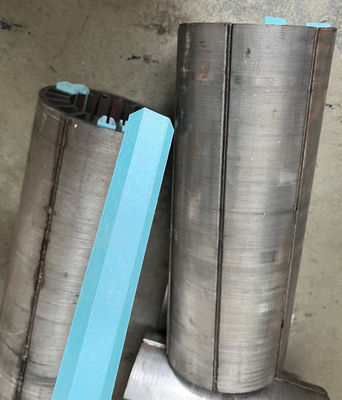

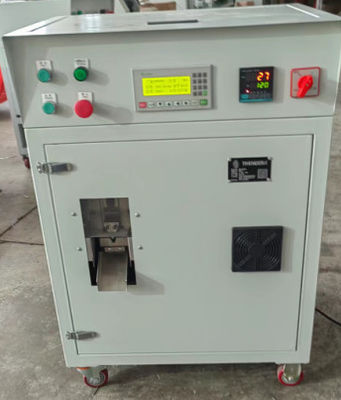

เครื่องตัดกระดาษประกอบพอลิเอสเตอร์สล็อตปั๊มมอเตอร์

ไอทีเอกนิคข้อมูล

ขนาดของเครื่อง (L*W*H) --- 700mm*600mm*1100mm

ขนาดบรรจุ (L*W*H) --- 900mm*800mm*1400mm

น้ําหนักของเครื่องจักร ----------150kg

ความเร็วตัด ---------- 0.3-1 วินาที/เวลา (ปรับได้)

การหล่อลื่นน้ํามัน (เติมน้ํามันน้ํามันครั้งละ 12 ~ 15 วัน)

Ⅱ.Oคําแนะนําการควบคุมปุ่ม:

1. เปลี่ยนสวิทช์พลังงาน ON ไฟตัวชี้วัดสวิทช์บน, การแสดงอินเตอร์เฟซมนุษย์เครื่องจะเปิด, และเครื่องควบคุมอุณหภูมิจะแสดงออก

2. หลังจากที่พลังงานถูกเปิดขึ้น, เครื่องจะตัดตัวเอง, ดังนั้นเครื่องตัดจะหยุดที่ด้านบน, และในสถานะรอคอย, กดปุ่มเริ่มต้นเพื่อผลิตโดยอัตโนมัติ

3.รีเซ็ตค่าผลิตปัจจุบันของอินเตอร์เฟซมนุษย์-เครื่องจักรเป็นศูนย์ กําหนดปริมาณที่ต้องการของผลิต และรอให้เครื่องทําความร้อนร้อนขึ้นสู่อุณหภูมิที่ต้องการอุณหภูมิที่ต้องการสามารถควบคุมได้โดยเครื่องควบคุมอุณหภูมิ, และช่วงอุณหภูมิ 0 ~ 200 °C

4เมื่ออุณหภูมิบรรลุอุณหภูมิที่กําหนดไว้ โคมไฟทําความร้อนบนเครื่องควบคุมอุณหภูมิจะเปลี่ยนจากสีเขียวเป็นสีแดง แสดงว่าเครื่องทําความร้อนได้บรรลุอุณหภูมิที่ต้องการและเครื่องจะเริ่มทํางานหลังจากกด Startและในการทํางานทางกล อุณหภูมิการทําความร้อนถูกกําหนดโดยอุณหภูมิ

เครื่องควบคุมอัตโนมัติทําความร้อนเครื่องทําความร้อนเพื่อให้เครื่องทําความร้อนอยู่ในช่วงอุณหภูมิที่กําหนดไว้คือ +/-5 °C

5. ในการทํางานทางกล, เพื่อหยุดมอเตอร์ stepper, คุณต้องกดปุ่มหยุด

Ⅲ.ฟังก์ชันของเครื่องควบคุม

1สลับพลังงาน: เครื่องควบคุมเครื่องจักรกล, ไฟฟ้า, ไฟไฟฟ้า ON / OFF

2เริ่มต้น: ทําให้เครื่องยนต์ stepper กลไกทํางาน

3- หยุด: หยุดมอเตอร์ stepper กล

4- ส่ง: โปรแกรมการพิมพ์กระดาษ

5ตัด: ตัดส่วนของกระดาษที่ผลักออกมา

6. เทอร์โมสแตต: กําหนดอุณหภูมิการทํางานของเครื่องทําความร้อน

(ช่วง 0 ~ 200 °C)
