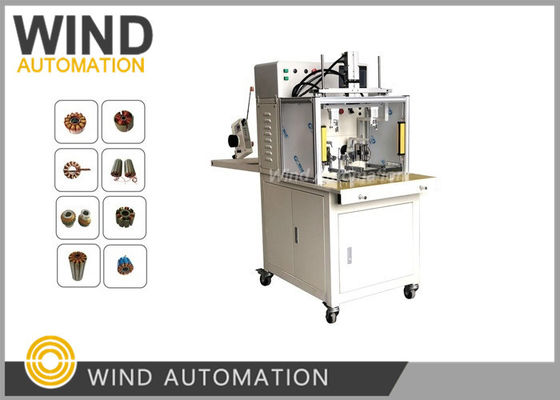

แฟนมอเตอร์ สเตทอเตอร์ เครื่องล่อเครื่องบินสําหรับ Brushless Outrunner 2/4/6 มอเตอร์เสา

แฟนมอเตอร์ สเตาเตอร์ ไฟเลอร์ เครื่องล่อสําหรับ brushless Outrunner 2/4/6 มอเตอร์ขั้วWIND-HMW-205S

การใช้งาน:

ข้อดี:

ปริมาตร:

กว้างของสาย: 0.10 ~ 0.60mm

ตัวเลือกการทํางาน: อัตโนมัติ

เครื่องล่ออัตโนมัติ, เครื่องชี้แน่นอัตโนมัติ, เครื่องจัดล่ออัตโนมัติ, เครื่องจับและตัดอัตโนมัติ

สเตาเตอร์สล็อต ไม่มี : 2 ถึง 24 สล็อต (สล็อตอื่นๆ ที่ทําตามสั่ง)

การขยับของสาย: 60 มม.

พลังงานไฟฟ้า: AC220V 50/60Hz

น้ําหนัก: ประมาณ 350 กิโลกรัม

ขนาด: 1260 ((L) x650 ((W) x1150 ((H) mm

Stator OD 0.433'', ความสูง 0.157'', ขนาดสาย AWG36, 40 turns

คุณลักษณะของมอเตอร์ brushless:

1.ขนาด

หากคุณเลือกมอเตอร์ DC brushless คุณจะเห็นหลายรุ่นที่คล้ายกัน เช่น 2216, 2814 และอื่น ๆ

สองตัวเลขบนคือกว้างภายนอกของ stator (mm) และสองตัวเลขสุดท้ายคือความสูงของ stator (mm)

ความกว้างภายนอกและความสูงของสเตตอร์ ยิ่งแกนของสเตตอร์ใหญ่และจํานวนของ

การหมุนลม, ความสามารถที่ใหญ่ของมอเตอร์ แน่นอนที่ใหญ่ของขนาด stator มอเตอร์,

แรงแรง แต่น้ําหนักจะหนักขึ้น


ถ้ามอเตอร์คือ 2216 กว้างภายนอกของ stator คือ 22 มม และความสูง stator คือ 16 มม.

ความกว้างและความสูงของสเตตอร มีสัดส่วนกับกําลังของมอเตอร์ และชัดเจนว่า 2218 มากกว่า

กว่า 2212 ของ stator มอเตอร์ และกําลังของ 2218 ต้องใหญ่กว่า 2216 ขนาดของรุ่น

สามารถเห็นกําลังสองของสองมอเตอร์ที่มี OD เดียวกัน, แต่นี้โดยทั่วไปสําหรับเส้น径 stator เดียวกัน

และความสูงที่แตกต่างกัน หรือความสูง stator เดียวกัน ความกว้าง stator ที่แตกต่างกัน

และสเตทอเตอร์เส้นผ่าตัดภายนอกไม่เท่ากัน มันยากที่จะเปรียบเทียบกับรุ่น

ควรสังเกตว่ามิตินี้หมายถึง stator ตัวเอง ไม่ใช่ขนาดของมอเตอร์ ความหนาของ

รูปแบบของการระบายความร้อน ความสูงของฐานและอื่น ๆ ที่ทั้งหมดมีผลต่อ

ขนาดภายนอกของมอเตอร์ ดังนั้นการตัดสินของพลังงานที่ใช้ขนาด stator เป็นมาตรฐานและน่าเชื่อถือ

กว่าขนาดภายนอก

2.จํานวนและจํานวนสล็อตเครื่องยนต์

1) จํานวนสล็อต (N): จํานวนช่องในแกน stator

เครื่องยนต์, ดังนั้นจํานวนช่องคันคือคูณของ 3

2) จํานวนของเสาธร (P): จํานวนของเหล็กแม่เหล็กบน stator, แม่เหล็กต้องใช้ในคู่

ของขั้วเหนือและขั้วใต้ และจํานวนขั้วต้องเท่ากัน

เลขสล็อตและเลขเสาของมอเตอร์ถูกเขียนโดยตรงเป็นจํานวนสล็อตเลข N สตาร์

เลข P เช่น 12P14N ซึ่งเป็นความหมายของขั้ว 14 ของช่อง 12

3) ลักษณะของจํานวนสล็อตและจํานวนสตูล

a. จํานวนสล็อต (N) และจํานวนเสา (P) มีสัดส่วนกลับกันกับจํานวนสูงสุด

ความเร็ว

ยิ่งจํานวนสล็อตน้อย (จํานวนเสา) ยิ่งความเร็วที่ดีที่สุดของมอเตอร์สูง

ตัวอย่างเช่น ความเร็วสูงสุดของ 9N12P มากกว่าของ 12N14

b. ในกรณีเดียวกันของจํานวนสล็อต ((N) จํานวนเสา (P) มีสัดส่วนกับมอร์ต

ยิ่งมีจํานวนมาก ยิ่งมีแรงหมุน

c. ในสถานการณ์ปกติ, จํานวนสล็อต (N) และจํานวนเสา (P) เพิ่มขึ้น, ความรู้สึกของ

ความผิดหวัง (มอเตอร์ขนาดเล็กจะรู้สึกความรู้สึกของความผิดหวังต่อต้านเมื่อมอเตอร์ไม่ได้ชาร์จ

มอเตอร์หมุนมือ), ทฤษฎีของสั่นของมอเตอร์จะน้อยลง แต่เพราะสล็อตยากที่จะทํา

ความสมดุล

3.KV

ค่า KV ของมอเตอร์ brushless ได้กําหนดเป็นความเร็ว / V ซึ่งหมายความว่าความเข้มข้นทางเข้าคือ

เพิ่มขึ้น 1 โวลต์ (V) ความเร็วหมุน (หมุน / นาทีของมอเตอร์ brushless เพิ่มขึ้น

ในนิยามนี้ ความตึงเครียดและความเร็วในการทํางานเฉยๆของมอเตอร์ปฏิบัติตามความสัมพันธ์สัดส่วนเชิงเส้นตรงอย่างเคร่งครัด และ

เสมอ ไม่ว่าจะเป็นความสัมพันธ์ระหว่างความกระชับกําลังทํางานของมอเตอร์ ความกระชับกําลังและความเร็ว

4. การออกแบบสเตาเตอร์ลามิเนชั่นและการออกแบบลม

กรุณาคลิกภาพด้านล่าง เพื่อดูวิดีโอ
