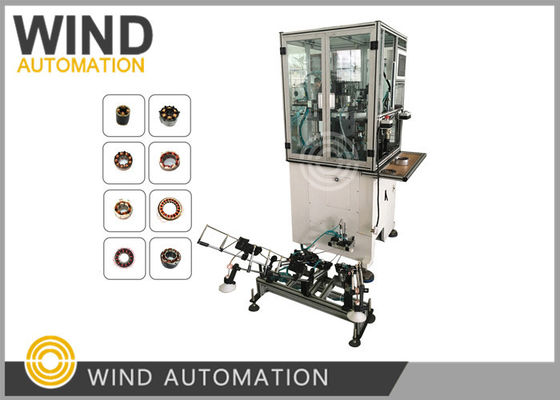

กระบวนการลวดแบบอัตโนมัติของการสร้าง stators มอเตอร์ไฟฟ้าที่มี 12 สล็อต
รายละเอียดสินค้า:
การชำระเงิน:
|
รายละเอียดสินค้า
| ประเภทสเตเตอร์: | BLDC Stator 6 ต้น 9 ต้น 12 ต้น | สายสับของ StatorCertificate: | เครื่องยนต์ 3 ขั้น U V W ทางล่อเดียวกัน |
|---|---|---|---|
| สถานีทำงาน: | สถานที่เดียว 3 นวด | ประเภทการทำงานอัตโนมัติ: | อัตโนมัติเต็ม |
| สีเครื่อง: | สีขาวหรือต่อความต้องการของลูกค้า | หลังการขาย: | วิศวกรพร้อมให้บริการเครื่องจักรในต่างประเทศ |
ระบบอัตโนมัติในการสร้างสเตเตอร์มอเตอร์ไฟฟ้าที่มี 12 สล็อต
การใช้งานของ Stator Winding Machine:
ระบบอัตโนมัติสําหรับกระบวนการการล่อของการสร้าง stators มอเตอร์ไฟฟ้า6เสา 9เสา 12เสา หรือ 18เสา
สเตทเตอร์มอเตอร์ไร้แปรง 3 ขั้นตอน 3 ขั้นตอน ABC วงกลมแบบเดียวกัน
เครื่องปรับอากาศ เครื่องปรับอากาศ เครื่องปรับอากาศตู้เย็น ที่สามารถบิดด้วยเข็ม 3 ครั้งพร้อมกัน
สเตาเตอร์เครื่องลวดข้อดี:
|
การเคลื่อนไหวทางกลของ
ช่องจมน้ําตามภาพด้านล่าง
แสดง |
ช่องเจาะขับเคลื่อนโดยอุปกรณ์แคมที่การล่อ turns และจากนั้นย้ายสาย
ระยะระยะกว้างในการทําการเรียงลําดับเพื่อบรรลุอัตราการเติม slot ที่สูง
Stator เป็นการหยุดยั้งระหว่างการล่อที่ไม่ชนกระปุก
|
|
เครื่องวัดสาย |
ระดับการปรับตัวสายทองแดงกว้างจาก0.08 ~ 1.2mm (AWG17 ~ AWG39)
โดยเฉพาะเหมาะสําหรับการลวดเส้นใยขนาดกว้างประมาณ 0.8mm (AWG20)
|
|
สถานีเดียว |
สามจุ้นระบายอากาศการล่อในเวลาเดียวกันปฏิบัติเป็นสามสถานี stator winder
และที่ในเวลาเดียวกัน สเตชั่นหนึ่งสเตตอร์ winder ไม่มีการร่วมกัน
ออกและได้รับเครื่องมือที่ฉลาด ที่ไม่ได้รับพื้นที่มาก
|
เครื่องปั่นสแตนเตอร์ปริมาตร:
กว้างของสาย:0.08 ~ 1.2mm (AWG17 ~ AWG39)
ID Stator: 15 ~ 65 มม.
ความยาวแกน:7-110mm
เลขที่ 0-99999
ตัวเลือกการทํางาน: ขั้นตอน/อัตโนมัติ
สเตทอรส: 6 สเตท, 9 สเตท, 12 สเตท, 18 สเตท (Customiz)ed)
ความดันอากาศ: 5 ~ 7 กิโลกรัม/ตารางเซนติเมตร
พลังงาน:2KW,AC220V 50/60Hz
น้ําหนัก: ประมาณ 450 กิโลกรัม
ขนาด: 1600 ((L) x1100 ((W) x1400 ((H) mm
อัตโนมัติ brushless stator เครื่องวงกลมชุด WIND-TSM เหมาะสําหรับวงกลมของหลากหลาย
ประเภทของสอยมอเตอร์ brushless สายมะละลายถูกบิดตรงกับแกนของสอย
วิธีการประเพณีของสเตตอร์โค้ลการล่อและล่อการล่อการล่อการล่อ
สายไฟฟ้าที่มีสีเหลืองและเพิ่มจํานวนของโค้ล (ที่เกี่ยวข้องกับอัตราการเต็มสล็อตมอเตอร์ไฟฟ้า)
การไหลเวียนแม่เหล็กเพิ่มพลังงานของมอเตอร์ เครื่องนี้ WIND-TSM
จบการม้วน, การระบุ, การจัดเรียง, การตัดและกระบวนการอื่น ๆ.
การทํางานในการหยิบและวาง stator ซึ่งลดความเข้มข้นแรงงานของผู้ประกอบการและบรรลุ
อัตโนมัติ นอกจากนี้เครื่องมีลักษณะการทํางานที่สําคัญ
การเคลื่อนไหวตามปริมาตรการการตั้งค่า, เพื่อให้กล่องสายแผลเป็นคอมแพ็คต์, สะอาดและสวยงาม
มองดู
| รายการอะไหล่ BLDC Motor Stator เครื่องล่อ WIND-3A-TSM | |||
| ส่วน | ชื่อ | สเปค | Q'ty |
| 1 | เข็มขัดสปินด์ | HTD8M-776 | 1pc |
| 2 | เข็มขัดจัดเรียง | HTD8M-624 | 1pc |
| 3 | เข็มขัด | HTD5M-825 | 1pc |
| 4 | ฟิวส์ | RTวัตถุดิบ | 2 ชิ้น |
| 5 | ฟิวส์ | RTการประกอบ | 2 ชิ้น |
| 6 | เครื่องสลับแม่เหล็ก | AL-11RL-02 | 1pc |
| 8 | ล้อเซรามิก | ¥4 | 1pc |
| เครื่องมือ: | |||
| 1 | สกุลอัลเลน | 8 ชิ้น | 1 ชุด |
| 2 | กุญแจเปิดปลาย | 13-16 มม. | 1pc |
| 3 | เครื่องตัดเชือกคํา | 4 นิ้ว | 1pc |
| 4 | เครื่องตัดเชือกฟิลลิป | 4 นิ้ว | 1pc |
| 5 | เครื่องสกัด | 8 ชิ้น | 1 ชุด |
| 6 | กล่องเครื่องมือ | 1pc | |
| 7 | เครื่องเล็บตัดเส้น | 1pc | |
| ส่วนที่กําหนดเอง | |||
| 1 | กล่อง | 1pc | |
กรุณาคลิกภาพด้านล่าง เพื่อดูวิดีโอ
