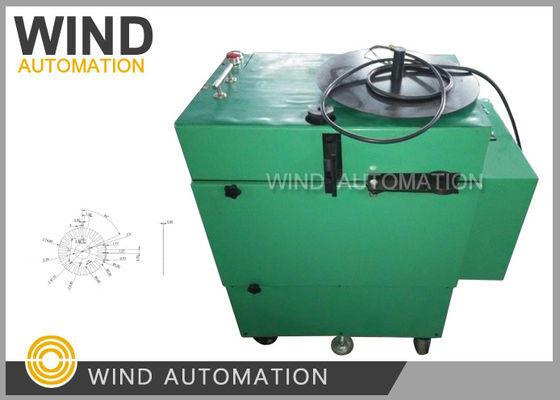

เครื่องปั่นพัดลมภายนอก มอเตอร์สแตเตอร์สล็อตไลเนอร์เครื่องใส่กระดาษ WIND-IP-3

เครื่องจักรใส่กระดาษซับสเตเตอร์มอเตอร์พัดลมโรเตอร์ภายนอก WIND-IP-3

การใช้งาน:

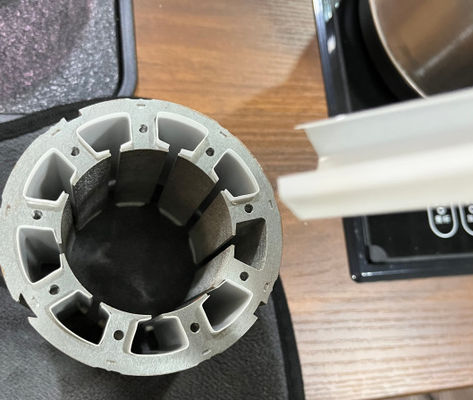

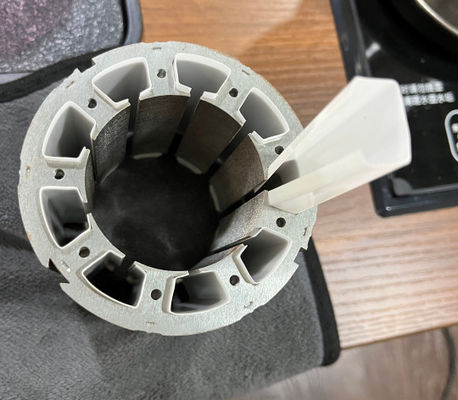

เครื่องใส่กระดาษนี้ขึ้นรูป ตัด และใส่กระดาษฉนวนโพลีเอสเตอร์ลงในช่องสเตเตอร์ของมอเตอร์ BLDC,

กระบวนการคือ การขึ้นรูป, ตัด, ใส่, จัดทำดัชนีไปยังช่องถัดไป,

ทำซ้ำการกระทำจนกว่าช่องอาร์มาเจอร์ที่ตั้งค่าไว้ทั้งหมดจะเสร็จสิ้น,

1. เครื่องขึ้นรูปและใส่กระดาษนี้ประกอบด้วยมอเตอร์ 0.75KW หนึ่งชุด, ตัวลดความเร็วพร้อมเบรกหนึ่งชุด, สายพานป้อนกระดาษและกล่องป้อนกระดาษหนึ่งชุดที่ประกอบด้วยเฟืองลาย, ชุดเครื่องมือหนึ่งชุด, ตู้และโครงเครื่อง

2. เครื่องใส่ช่องนี้ใช้การทำงานแบบกลไกเต็มรูปแบบ กล่องป้อนจะป้อนกระดาษฉนวนลงในเครื่องมือ ซึ่งติดตั้งด้านล่างของเครื่องมือ เข็มเจาะ และเครื่องตัด เมื่อส่งกระดาษไปยังตำแหน่ง เครื่องตัดกระดาษจะตัดกระดาษและดันเข้าไปในด้านล่างของเครื่องมือ จากนั้นเข็มจะเจาะลง กดกระดาษลงในเครื่องมือ บีบ จากนั้นเจาะขึ้น เพื่อใส่กระดาษที่ขึ้นรูปแล้วลงในตัวชิ้นงาน หลังจากนั้น เข็มจะกลับมา ตัวแบ่งจะหมุน เฟืองจะเคลื่อนไปข้างหน้า หนึ่งช่องเสร็จสิ้น จากนั้นใส่ช่องที่สอง เครื่องติดตั้งสวิตช์เหนี่ยวนำบนเพลาหมุน และจะหยุดโดยอัตโนมัติหลังจากหนึ่งรอบ

3. เครื่องใส่กระดาษฉนวนนี้สามารถใส่กระดาษได้โดยอัตโนมัติ การโหลดและขนถ่ายทำด้วยตนเอง จะต้องใช้ม้วนกระดาษในการใส่กระดาษ ความกว้างควรเท่ากับความยาวของสแต็กชิ้นงาน

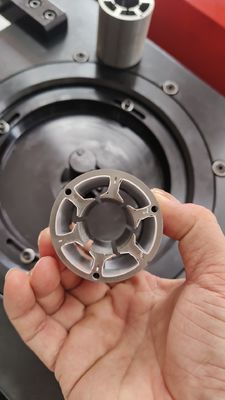

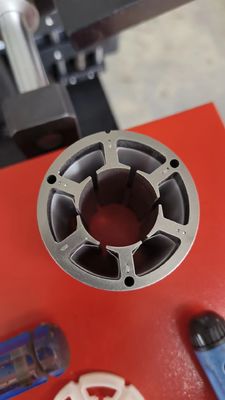

4. เครื่องใส่กระดาษซับช่องสเตเตอร์มอเตอร์ BLDC นี้เหมาะสำหรับชิ้นงานสเตเตอร์ที่มี 8 ~ 48 ช่อง สามารถป้อนกระดาษ ขึ้นรูป และหมุนมุมได้โดยอัตโนมัติ ควรใส่กระดาษลงในช่องอย่างถูกต้อง

คำถามจากลูกค้าผู้ผลิตมอเตอร์:

คุณมีคู่มือการใช้งานเครื่องใส่กระดาษหรือไม่

คำตอบจาก Wind Automation

https://youtu.be/Xu68ZYUudmg

โปรดคลิกที่ภาพด้านล่างเพื่อดูวิดีโอการทำงานของเครื่องใส่กระดาษมอเตอร์พัดลม
