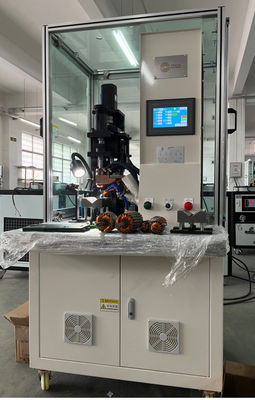

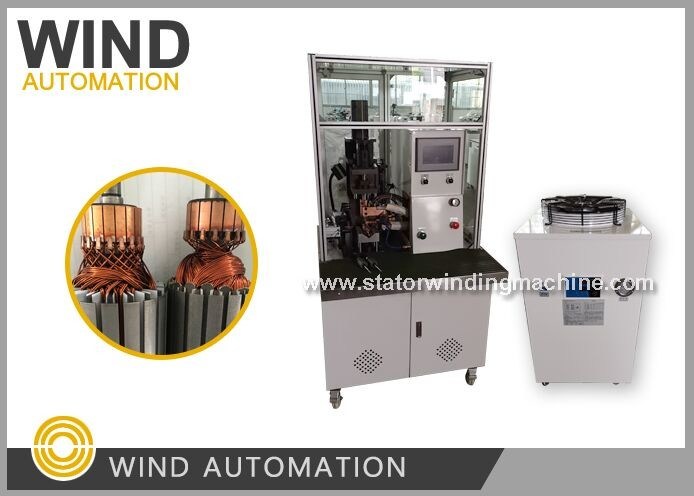

เครื่องเชื่อมฟิวส์คอมมิวเตเตอร์อาร์เมเจอร์มอเตอร์ DC, การหลอม, การบัดกรี, เครื่อง Hot Staking

เครื่องเชื่อมจุดด้วยแหล่งจ่ายไฟ DC สำหรับโรเตอร์มอเตอร์แบบแม่เหล็กถาวร การเชื่อมแบบร้อน การยึด การพันขดลวด WIND-DC-CW003



(1) การใช้งาน:

โรเตอร์มอเตอร์ PMDC พร้อมคอมมิวเตเตอร์แบบตะขอ, คอมมิวเตเตอร์แบบไรเซอร์



(2) ข้อดี:




คำถามและคำตอบของเครื่องเชื่อมแบบร้อน: (วิธีการเลือกเครื่องเชื่อมแบบร้อนที่เหมาะสม)
  1- กระแสและเวลาของแต่ละส่วนสามารถปรับได้หรือไม่?

--- ฉันคิดว่าคำถามของคุณเกี่ยวกับการบรรลุคุณภาพการเชื่อมที่สม่ำเสมอและคงที่สำหรับแต่ละส่วน

เครื่องจ่ายไฟ DC ที่มีความถี่สูงมีกระแสเอาต์พุตที่สม่ำเสมอและคงที่ สามารถรับประกันคุณภาพการเชื่อมที่สม่ำเสมอ
บนหน้าจอตั้งค่าพารามิเตอร์เครื่อง มีการตั้งค่ากระแสและเวลาเชื่อม 6 ส่วนสำหรับโรเตอร์ที่มีตะขอจำนวนมาก เช่น 63 ตะขอ

และสำหรับคอมมิวเตเตอร์ 24 ตะขอ คุณสามารถแบ่งพารามิเตอร์การเชื่อมออกเป็น 3 ระยะ โดยตั้งค่า Bar. no. เป็น 1+22+1 = 24 หรือแบ่งการตั้งค่าเพื่อตั้งค่า 1+1+1+2+3+16 = 24
พิจารณาเวลาทำความร้อนสำหรับแท่งอิเล็กโทรดและสถานการณ์จริง
ในการผลิตจริง ผู้ใช้บางรายเพียงแค่ตั้งค่า Bar No. ใน Section1 เป็น 24

2- ระยะห่างของอิเล็กโทรดถูกควบคุมอย่างไร?

--- ระยะห่างที่แนะนำคือประมาณ 1.5 มม. ถึง 2 มม. ควรมากกว่า 1 มม. ในกรณีที่เส้นผ่านศูนย์กลางภายนอกของคอมมิวเตเตอร์มีความแตกต่างกัน
คุณสามารถตรวจสอบด้วยสินค้าหนา 1.5 มม. เป็นปลั๊กเกจ
3- มีไม้บรรทัดสำหรับวัดและป้อนกลับระยะห่างนี้หรือไม่?

--- ยังไม่มีไม้บรรทัด เพียงแค่ผู้ปฏิบัติงานสังเกต
4- แรงดันที่อิเล็กโทรดกระทำต่อตะขอถูกปรับและควบคุมอย่างไร?

--- ด้วยขนาดสปริงกดที่แตกต่างกัน แรงดันสามารถปรับได้ สำหรับการควบคุมหยาบด้วยสปริง สำหรับการควบคุมละเอียดด้วยสกรูที่ด้านบน
    และรุ่นล่าสุด WIND-TMI-3 พร้อมเซอร์โวมอเตอร์เพื่อควบคุมแรงดัน
5- มีโหลดเซลล์สำหรับควบคุมแรงดันนี้หรือไม่?

--- ยังไม่มี
เครื่องกดไฮดรอลิกและเซอร์โวของ Wind Automation สำหรับคอมมิวเตเตอร์
การวางเพลา มีโหลดเซลล์ประเภทนี้ที่สามารถควบคุมและแสดงแรงดันได้
เรากำลังนำสิ่งนี้ไปใช้กับเครื่องเชื่อมรุ่นใหม่ WIND-DC-CW003 พร้อมแรงดันเซอร์โวในภายหลัง
สิ่งนี้จะถูกนำไปใช้สำหรับผู้ใช้ในท้องถิ่นที่ต้องการก่อน
6- กระแสเชื่อมถูกควบคุมอย่างไร? มันถูกรักษาให้คงที่หรือไม่? การป้อนกลับกระแส?

--- กระแสเชื่อมคงที่ถูกควบคุมด้วยแรงดันไฟฟ้า
7- ขั้นตอนของวงจรการเชื่อมคืออะไร? แต่ละส่วนของวงจรนี้ถูกปรับอย่างไร? (สำคัญมาก)


--- วงจรการเชื่อมคืออิเล็กโทรดสัมผัสตะขอคอมมิวเตเตอร์ จากนั้นกดตะขอคอมมิวเตเตอร์ รักษาแรงดันและปล่อย
โปรดตรวจสอบกราฟิกของวงจรการเชื่อมในภาพถ่ายที่แนบมา
วงจรนี้เกี่ยวข้องกับสี่ปัจจัย
พื้นที่สัมผัสระหว่างอิเล็กโทรดและตะขอคอมมิวเตเตอร์, ค่าแรงดัน, เวลาที่รักษาแรงดัน, แรงดันไฟฟ้าในการเชื่อม
คุณสามารถได้วงจรที่ดีที่สุดด้วยการทำงานร่วมกันของสี่ปัจจัยนี้
เวลาวงจรของ WIND-DC-CW003 สามารถทำได้ 0.4 วินาทีต่อช่อง ซึ่งเร็วที่สุดในเครื่องเชื่อมโรเตอร์มอเตอร์ของจีนจนถึงปัจจุบัน
ความถี่สูง 15KHz รับประกันกระแส DC เอาต์พุตที่บริสุทธิ์ ในขณะที่เครื่องเชื่อมบางเครื่องมีความถี่ 2KHz, 4KHz ไม่ใช่ความถี่สูง

กระแสคงที่สามารถรับประกันการเชื่อมแต่ละส่วนโดยไม่ลังเล ดังนั้นแหล่งจ่ายไฟ DC จึงเร็วกว่าและประหยัดไฟฟ้า
8- มีสัญญาณเตือนสำหรับการเชื่อมที่ไม่ดีหรือไม่?

--- ใช่ เครื่องมีฟังก์ชันนี้
(4)





พารามิเตอร์เครื่องเชื่อม:เส้นผ่านศูนย์กลางลวด: 0.01~1.2 มม.

เส้นผ่านศูนย์กลางภายนอกโรเตอร์: 20~100 มม.

ความสูงของสแต็คโรเตอร์: 10~100 มม.

เส้นผ่านศูนย์กลางภายนอกคอมมิวเตเตอร์: 8~70 มม.

แหล่งอากาศ: 5~7 กก./ตร.ซม.

กำลังเชื่อม: 10~30 กิโลวัตต์

3 เฟส AC 380V 50~60Hz

น้ำหนัก: ประมาณ 350 กก.

แหล่งจ่ายไฟเชื่อม: Wind Automation พัฒนาเองความถี่สูง 15KHz, 500~5000A

ระบบควบคุม: Japan Mitsubishi PLC

ระบบควบคุมการจัดตำแหน่ง: ระบบตำแหน่งเซอร์โวของ Japan Mitsubishi

หน้าจอสัมผัส 7 นิ้ว (5)



คุณสมบัติ:1)  เครื่องเชื่อมจุดคอมมิวเตเตอร์ การเชื่อมแบบร้อน การเชื่อมแบบร้อนสำหรับลวดบางหรือใหญ่ ความถี่สูง

     อินเวอร์เตอร์เชื่อมและยึดคอมมิวเตเตอร์ด้วยลวดเล็กใหญ่ ลวดบางและใหญ่ พร้อมอุปกรณ์

     ทำความเย็นด้วยน้ำแยกต่างหาก (ทำหน้าที่เป็นเครื่องปรับอากาศ)

2)  การดำเนินการเชื่อมเกี่ยวข้องกับพื้นที่

แท่งทังสเตน, แรงดัน, เวลาเชื่อม, ค่าแรงดันไฟฟ้าและกระแส 3)  เส้นผ่านศูนย์กลางภายนอกโรเตอร์ ขนาดเพลา เกี่ยวข้องกับฟิกซ์เจอร์

     เส้นผ่านศูนย์กลางภายนอกโรเตอร์ช่วงปกติ 20~60 มม.

     เพลาต่ำกว่า 16 มม. ขนาดเพลา

(6)

ความคิดเห็นจากลูกค้าต่างประเทศ: ในปี 2025

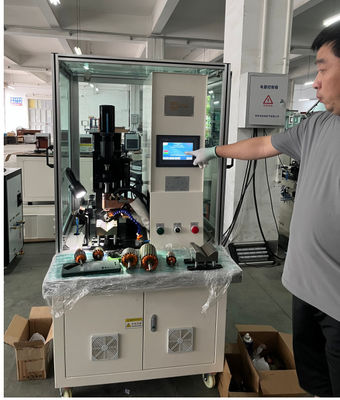

บริษัท XYZ  ก็มีเครื่องเชื่อมที่สร้างโดย Shanghai Wind Automation Equipment ตามภาพ
