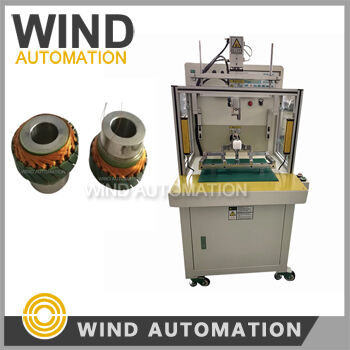

Bldc Pmac Stator Winding Machine 12 24 36 สายฟัน สายไฟเลอร์
|
รายละเอียดสินค้า:
การชำระเงิน:
|
รายละเอียดสินค้า
| ประเภทมอเตอร์: | 12-ฟัน 24-ฟัน 36-ฟันภายนอก Stator, Rotor, Armature | หนทางโค้ง: | LRK วงกลม สามารถตั้งบน CNC Controller CNC300 |
|---|---|---|---|
| สถานีทำงาน: | สถานีเดี่ยวหรือคู่ | ความเร็วที่คดเคี้ยว: | 300RPM ต่อเกจลวด |
| สายเดียวหรือสาย Muti: | สายเดียวหรือสาย Muti | สเตเตอร์ OD: | 160 มิลลิเมตร (6.30') |
| มอเตอร์คดเคี้ยว: | BLDC และ PMAC Stators,ปั๊ม,มอเตอร์เครื่องบินรุ่น RC stator,เครื่องบิน,Drone, | หลังการขาย: | วิศวกรที่พร้อมให้บริการเครื่องจักรในต่างประเทศ |
| เน้น: | เครื่องปั่นเครื่องบิน,เครื่องม้วนมอเตอร์ |
||

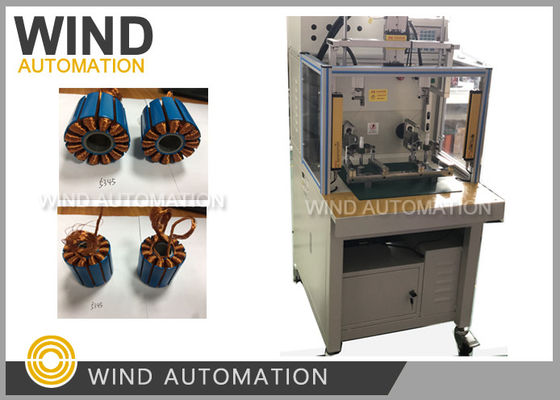

เครื่องพันขดลวดแบบฟลายเออร์สำหรับสเตเตอร์มอเตอร์ BLDC และ PMAC แบบ 12 ฟัน 24 ฟัน 36 ฟันWIND-HMW-205D
การใช้งานเครื่องพันสเตเตอร์:
เครื่องพันสเตเตอร์แบบฟลายเออร์สำหรับมอเตอร์ BLDC แบบเอาท์รันเนอร์ เช่น
BLDC และ PMAC, สเตเตอร์มอเตอร์พัดลม, สเตเตอร์พัดลมเพดาน,
สเตเตอร์มอเตอร์ของเล่น, สเตเตอร์มอเตอร์ล้อสเก็ตบอร์ด, สเตเตอร์ขนาดใหญ่นอก,
สเตเตอร์โดรน, สเตเตอร์มอเตอร์เครื่องบิน, สเตเตอร์มอเตอร์เฮลิคอปเตอร์แบบเอาท์รันเนอร์
มอเตอร์เครื่องบินบังคับวิทยุ
คำถามและคำตอบเกี่ยวกับเครื่องพันฟลายเออร์:
1. ต้องเว้นระยะห่างระหว่างฟันและระหว่างฟันที่พันเสร็จแล้วเท่าใด?
เครื่องพันฟลายเออร์ต้องการระยะห่าง 2.8 มม. ระหว่างฟันสำหรับลวด 27 เส้น ขนาด 0.28 มม.
ดังนั้น ความกว้างช่อง 4 มม. ก็เพียงพอแล้ว
2.
เราต้องการข้อมูลเกี่ยวกับขนาดสเตเตอร์ขั้นต่ำและสูงสุดวิธีการเปลี่ยน/ทำเครื่องมือสำหรับสเตเตอร์แต่ละประเภทเนื่องจากคุณอาจมีสเตเตอร์หลายประเภท เครื่องพันแบบสถานีเดียว WIND-HMW-205S จะเหมาะสม
ช่วงขนาดสเตเตอร์ขั้นต่ำและสูงสุดคือ
12 มม. (0.48 นิ้ว), 12 ช่อง,
และ 160 มม. (6.30 นิ้ว),3.
เป้าหมายของเราคือการพันสเตเตอร์ที่มีเส้นผ่านศูนย์กลางระหว่าง 80 มม. ถึง 350 มม.
ความสูงของสแต็ค 15...100 มม.WIND-HMW-205S ออกแบบมาสำหรับสเตเตอร์ขนาดเล็กที่มีเส้นผ่านศูนย์กลางภายนอกต่ำกว่า 160 มม.
ไม่เหมาะสำหรับการพันสเตเตอร์ขนาดใหญ่
เหมือนรถยนต์ไม่สามารถทำงานเป็นรถบรรทุกได้
เครื่องจักรประเภทอื่น WIND-HMW-1M สำหรับการพันมอเตอร์ล้อ E-bike
เครื่องพันนั้นออกแบบมาสำหรับมอเตอร์ล้อขนาดใหญ่ของจักรยานไฟฟ้า
https://vimeo.com/143140931
ข้อดีของเครื่องพันสเตเตอร์สำหรับมอเตอร์แบบฟลายอิ้งโมเดล:
ประเภทการพันการพันแบบ CNC ฟลายเออร์เร็วกว่าการพันแบบเข็ม
เครื่องอัจฉริยะ เปลี่ยนเครื่องมือได้ง่าย
| เครื่องที่สามารถสร้างรูปแบบการพันแบบกำหนดเอง ซึ่งคุณสามารถทดสอบค่า kv ที่แตกต่างกันในต้นแบบและการผลิตปริมาณน้อยของคุณได้ |
เครื่องพันเช่น WIND-HMW-205D สามารถประหยัดเวลาได้มากจากการสั่งซื้อรูปแบบการพันแบบกำหนดเองจากผู้ผลิต
|
| ขนาดสเตเตอร์มอเตอร์แบบเอาท์รันเนอร์ |
ตั้งแต่ 2 ช่อง ถึง 24 ช่อง (ช่องอื่นๆ ผลิตตามสั่ง เครื่องพันสเตเตอร์ที่มีเส้นผ่านศูนย์กลางภายนอกเล็กที่สุดสามารถพันได้คือ 12 มม. (0.48 นิ้ว), 12 ช่อง ดังแสดงในภาพสเตเตอร์ที่พันด้านล่าง ลวดเดี่ยวหรือลวดหลายเส้น |
| สามารถพันสเตเตอร์ด้วยลวดเส้นเดียวหรือลวดหลายเส้นขนานกัน |
จัดการลวดหลายเส้น
|
| ลวด 30 เส้น พร้อมตัวปรับความตึง 15 ตัว |
พารามิเตอร์เครื่องพันสเตเตอร์แบบฟลายเออร์มอเตอร์ไร้แปรงถ่านแบบเอาท์รันเนอร์:
|
| เส้นผ่านศูนย์กลางลวด: 0.10~0.60 มม. (AWG18 ~ AWG23) |
ตัวเลือกการทำงาน: อัตโนมัติ
|
การพันอัตโนมัติ, การจัดตำแหน่งอัตโนมัติ, การจัดเรียงลวดอัตโนมัติ, การจับยึดและตัดอัตโนมัติ
จำนวนช่องสเตเตอร์: 2 ถึง 24 ช่อง (ช่องอื่นๆ ผลิตตามสั่ง)
การเคลื่อนที่ของลวด: 60 มม.
แหล่งจ่ายไฟ: AC220V 50/60Hz
น้ำหนัก: ประมาณ 350 กก.
ขนาด: 1260(ยาว)x650(กว้าง)x1150(สูง) มม.
คอนโทรลเลอร์: CNC300
วัตถุประสงค์ของการพันเหล่านี้คือเพื่อสร้างสนามแม่เหล็กเมื่อมีกระแสไหลผ่าน
มีเครื่องพันหลายประเภท ตั้งแต่เครื่องป้อนด้วยมือแบบง่ายไปจนถึงเครื่องจักรที่ซับซ้อน
เครื่องจักรระบบควบคุมด้วยคอมพิวเตอร์ (CNC) การใช้งานที่พบบ่อยกว่าของเครื่องพันคือการพันขดลวด
การพันเชือก และการพันแบบต่อเนื่อง อุตสาหกรรมหลายแห่งใช้เครื่องมือเหล่านี้
รวมถึงอิเล็กทรอนิกส์ การผลิตสเตเตอร์ โรเตอร์ และอาร์มาเจอร์ของมอเตอร์ และอุตสาหกรรมลวด
ตัวอย่างและแบบวาดด้านล่างนี้จำเป็นสำหรับการผลิตและทดสอบเครื่องจักร:
1. สแต็คสเตเตอร์ 5 ชิ้น ไม่พันขดลวด
2. สเตเตอร์พันขดลวด 1 ชิ้น
3. ลวดทองแดง 1 ม้วน เพียงพอสำหรับการพันสเตเตอร์ 10 ชิ้น
4. แบบวาดแผ่นลามิเนตสเตเตอร์และแบบวาดการพัน
กรุณาคลิกที่ลิงก์ด้านล่างเพื่อดูวิดีโอเครื่องพันสเตเตอร์แบบลวดเส้น
https://vimeo.com/292046631
