เครื่องปั่นเครื่องยนต์อัตโนมัติเต็ม 8kw ปั่นฟันสําหรับสแตตเตอร์ที่เคลือบ
รายละเอียดสินค้า:
การชำระเงิน:
|
รายละเอียดสินค้า
| สภาพ: | ใหม่ | แกน: | 4 แกน |
|---|---|---|---|
| สถานีทำงาน: | สถานีเดียว / สถานีสอง | ความเร็วที่คดเคี้ยว: | สูงสุด 400 รีพีเอ็ม ตาม Wire Gauge ขนาด Stator |
| ประเภทอัตโนมัติ: | อัตโนมัติเต็ม | เครื่องม้วนมอเตอร์สี: | สีขาวหรือต่อความต้องการของลูกค้า |
| ขดลวดมอเตอร์: | เครื่องล่อฟันสําหรับสเตตอร์สเตคที่เคลือบด้วยเคลือบ หรือหมวกพลาสติก | หลังการขาย: | วิศวกรพร้อมให้บริการเครื่องจักรในต่างประเทศ |
| แสงสูง: | เครื่องปั่นเครื่องบิน,เครื่องม้วนมอเตอร์ |
||

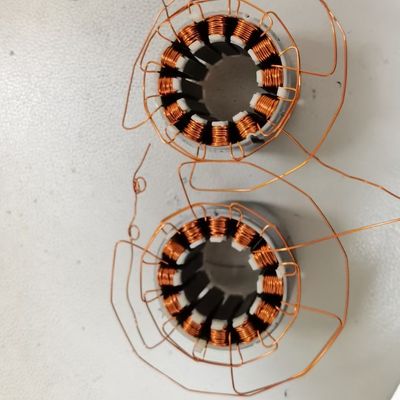

Stator เครื่องลวดเพื่อทําม้วนบนฟัน Electrostatic ผิวเคลือบของ slot WIND-NR148-1
เครื่องปั่นฟัน stator

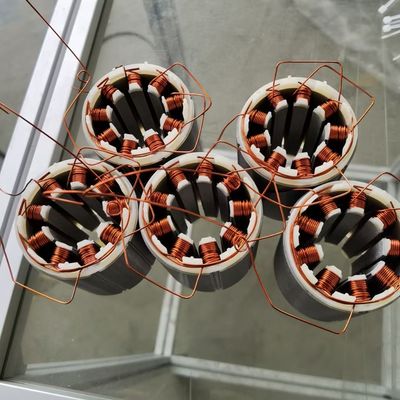

ทําสอยบนฟันสําหรับสเตตอร์ inslot เช่น 36 สเตตอร์สเล็ต
เครื่องปั่นสแตนเตอร์ปริมาตร:
| รุ่น | WIND-NR148-1 |
| สตั๊กลม | สเตตอร์ในช่อง |
| สถานี | สถานีเดียว |
| กว้างของสาย | 0.1-1.2mm ((ตามอัตราการเติม slot stator และความกว้าง slot) |
| ขนาดของ Stator | กว้างภายนอก: ขนาดสูงสุด 230mm (9.055') กว้างภายใน:Min.10mm (0.394') น้ําหนักค้อน:สูงสุด 10 กิโลกรัม (lbs) ความยาวของค้อน:สูงสุด 100 มม (3.94 ′′) |
| การตั้งค่าโปรแกรม |
ขั้นตอนสูงสุดคือ 200 ขั้นตอน โปรแกรมระบบเก็บ 10 ชุด ซึ่งใหญ่กว่าที่คอมพิวเตอร์สามารถอัพโหลดและดาวน์โหลดได้ด้วยความจดจําไม่จํากัด
|
| ความเร็วในการล่อ | Max.400rpm ((ตามขนาดของสาย, ความยาวของสเต็กและขนาดของสเตอเตอร์) |
| แกน | 4 แกน |
| พลังงานทั้งหมด | 8KW |
| หน่วยงาน | AC380V ±10%3 ช่วง 50/60Hz |
| แหล่งอากาศ | 0.4 ~ 0.7Mpa |
| ขนาดเครื่อง | ประมาณ 1000 ((W) × 800 ((D) × 1800 ((H) mm |
คําถามและคําตอบ:
1. ช่วงเวลาวงจรการล่อของมอเตอร์ brushless ด้านล่างคืออะไร?
สเตทอรมีเส้น径นอก 230 mm
กว้างภายใน 167.2 มิลลิเมตร
ความยาวของสเตตอร์คือ 10 มิลลิเมตรถึง 100 มิลลิเมตร แต่ตอนนี้เรามีคําสั่งสําหรับสเตคความยาว 10 มิลลิเมตร
มี 40 รอบสําหรับฟันแต่ละฟันที่มี 4 สายเส้นขนาด 0.4 มิลลิเมตรในแนวขนาน
ระยะเวลาวงจร: Fหรือการล่อตัว stator แต่ละตัวที่กล่าวไว้ข้างต้น มันใช้จ่าย 10 นาทีต่อชิ้น
2เราจําเป็นต้องใช้เคลือบไฟฟ้าสแตนเลสของสล็อต เพื่อใช้เครื่องของคุณ?
เครื่องนี้ถูกออกแบบตามความยาว stator ใหญ่ที่สุดของคุณ สําหรับ stator ใหญ่ดังกล่าว มันต้องหนักมาก
อย่างน้อย 5 กิโลกรัม ดังนั้นในระหว่างการลวด เราจําเป็นต้องเพิ่มเครื่องลด เพื่อให้ลวดเรียบและไม่ถูกส่งผลต่อ
มี 40 รอบสําหรับฟันแต่ละฟันที่มี 4 สายเส้นขนาด 0.4 มิลลิเมตรในแนวขนาน
สายไฟและการหันของคุณมากเกินไป สําหรับพื้นที่สล็อต
สายชั้นบนจะกดสายชั้นล่าง
สายไฟชั้นบนจะหล่นลง
ข้อเสนอสําหรับระบบอัตโนมัติลม
1เราแนะนําให้ปิดปิดกันและเราสามารถออกแบบปิด
หากการแสดงการล่อแสดงว่า หมวกกันหนาวจําเป็น
คุณสามารถอ้างถึงเครื่องบิดสเตตอร์เคลือบไฟฟ้า 36 สล็อตวิดีโอ
มันคล้ายกับแบบคุณ แต่มันมีโค้งน้อยมาก (น้อยกว่า 30โค้ง)
2ถ้าคุณไม่ต้องการที่จะลงทุนเครื่องมือที่จะทําหมวกพลาสติกและ
วัสดุควรทนต่อความร้อน 155 องศาเซลเซียส
คุณสามารถใช้ 0.7 มิลลิเมตร 0.8 มิลลิเมตรสายเดียวแทนที่
โดยใช้สาย 2 สายขนาด 0.56 มิลลิเมตร หรือสายขนาด 4 สายขนาด 0.4 มิลลิเมตร
ครับ
ตัวอย่างและภาพวาดด้านล่างนี้จําเป็นสําหรับการผลิตและการใช้งานเครื่องจักร:
1.แผน CAD ของสเตตอร์ lamination สําหรับการตรวจสอบอัตราการเติม slot
2สัญลักษณ์การล่อ
3สายทองแดง 1 รอลล์เพียงพอสําหรับการล่อ 2 ชิ้น stators
4. stator มีตําแหน่ง slotting ที่
ส่วนหลัก
| ไม่ ไม่ | ชื่อ | ยี่ห้อ | คําสังเกต |
| 1 | PLC | ยาสกาวะ | |
| 2 | มอเตอร์เซอร์โว | ยาสกาวะ | |
| 3 | หน้าจอสัมผัส | เวินวิว | |
| 4 | เซนเซอร์ | OMRON | |
| 5 | หน่วยไฟฟ้า | ชไนเดอร์ | |
| 6 | หน่วยปนูเมติก | ซินเชน | |
| 7 | หมุนลูกบอล | NSK | |
| 8 | การนําสกรู | HIWIN | |
| 9 | เข็มขัดเวลา | ประตู | |
| 10 | พลังงานไฟฟ้า | หมายถึงดี | |
| 11 | เครื่องยืด | ETA-1000/L-R | |
| 12 | เครื่องลด | Nidec-SHIMPO | ยก stator ต้องการเครื่องยนต์ลด |
กรุณาคลิกภาพด้านล่างเพื่อดูวิดีโอของ 36slots stator เครื่องปั่น
เครื่องปั่นเข็มนี้ด้วยเครื่อง servo สี่แกน สามารถปั่น, อินเด็กซ์, วางสาย, demolding อัตโนมัติ,ประเภทมาตรฐานสามารถยืดหยุ่นเพื่อเปลี่ยนเครื่องมือสําหรับ BLDC stator กับ OD ต่ํากว่า 120mm (4.72'), ID 10mm (0.39'') ถึง 100mm ((3.94'), ความสูง 100mm ((3.94'), น้ําหนักสแตตอร์สูงสุด:3KGS (6.6 lbs)
