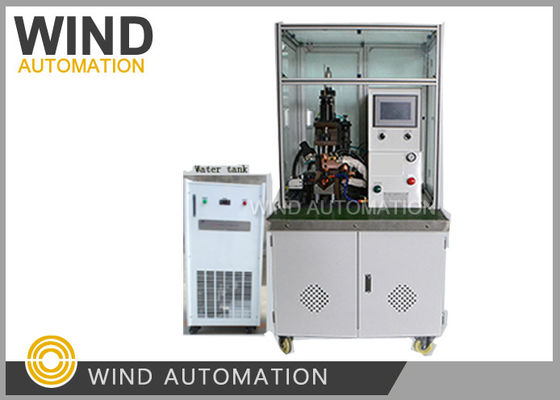

เครื่องปั่นจุดไฟฟ้า DC เครื่องป้อนร้อนสําหรับการผสมผสานเครื่องสลับอาร์เมทัวร์

เครื่องเชื่อมจุด DC สำหรับฟิวส์คอมมิวเตเตอร์อาร์เมเจอร์ HOT STAKING WIND-DC-CW003

(1) การใช้งาน:

อาร์เมเจอร์มอเตอร์ PMDC พร้อมคอมมิวเตเตอร์แบบตะขอ, คอมมิวเตเตอร์แบบไรเซอร์

(2) ข้อดี:

เครื่องเชื่อม 2 เครื่องแรก WIND-DC-CW003 เป็นของผู้ผลิตมอเตอร์รถยนต์ที่ผลิตมอเตอร์และจำหน่ายให้กับ BMW พวกเขาใช้เครื่องเชื่อมนำเข้าจากอิตาลีและอังกฤษ และ WIND-DC-CW003 ทำงานเป็นเครื่องสำรอง หลังจากทดสอบหลายเดือน ผู้ใช้พบว่าผลการเชื่อมและคุณภาพเทียบเท่ากับเครื่องเชื่อมนำเข้า และสั่งซื้อเพิ่มอีก 1 เครื่องในอีกสามปีต่อมา แหล่งจ่ายไฟ DC อินเวอร์เตอร์ความถี่สูงเป็นเทรนด์ในการเชื่อมคอมมิวเตเตอร์ ซัพพลายเออร์บางรายกล่าวว่าพวกเขาใช้ความถี่สูง แต่จริงๆ แล้วพวกเขาใช้ 2KHz ในขณะที่ Wind Automation สามารถทำได้ถึง 15KHz ด้วยแหล่งจ่ายไฟ DC ที่แท้จริงและบริสุทธิ์ซึ่งให้คุณภาพการเชื่อมที่คงที่!

(4) พารามิเตอร์เครื่องฟิวส์:

เส้นผ่านศูนย์กลางลวด: 0.01~1.2 มม.

เส้นผ่านศูนย์กลางภายนอกอาร์เมเจอร์: 20~100 มม.

ความสูงของสแต็กอาร์เมเจอร์: 10~100 มม.

เส้นผ่านศูนย์กลางคอมมิวเตเตอร์: 8~70 มม.

แหล่งอากาศ: 5~7 กก./ตร.ซม.

กำลังเชื่อม: 10~30 กิโลวัตต์

3 เฟส AC 380V 50~60Hz

น้ำหนัก: ประมาณ 350 กก.แหล่งจ่ายไฟฟิวส์: Wind Automation พัฒนาเองความถี่สูง 15KHz, 500~5000A

ระบบควบคุม: Japan Mitsubishi PLC

การควบคุมการจัดทำดัชนี: ระบบตำแหน่งเซอร์โว Mitubishi ของญี่ปุ่น หน้าจอสัมผัส 7 นิ้ว

(5)

คุณสมบัติ:

เครื่องเชื่อมจุดคอมมิวเตเตอร์ การฟิวส์ตัวนำด้วยความร้อนสำหรับการเชื่อมลวดบางหรือใหญ่ การเชื่อมอินเวอร์เตอร์ความถี่สูงและการเชื่อมคอมมิวเตเตอร์ด้วยความร้อนด้วยลวดเล็กใหญ่ ลวดบางและใหญ่ พร้อมอุปกรณ์ทำความเย็นแยกต่างหาก (ทำหน้าที่เป็นเครื่องปรับอากาศ) วิธีการเพื่อให้ได้คุณภาพการฟิวส์ที่ดี ปัจจัยสี่ประการที่คุณสามารถตรวจสอบได้ดังนี้ 1. ปรับกระแสฟิวส์ให้เหมาะสม 2. แรงกดที่เหมาะสมกับบริเวณบัดกรีฟิวส์ 3. เวลาฟิวส์ 4. ความต้านทานตัวนำ ซึ่งเกี่ยวข้องกับพื้นที่สัมผัสของอิเล็กโทรด กรุณาคลิกที่รูปภาพด้านล่างเพื่อดูวิดีโอ เครื่องเชื่อมจุด DC คอมมิวเตเตอร์อาร์เมเจอร์นี้เป็นอุปกรณ์พิเศษสำหรับการเชื่อมโรเตอร์มอเตอร์ โดยใช้กระแสตรง (DC) สำหรับการเชื่อมแบบความต้านทาน เมื่อเทียบกับเครื่องเชื่อมจุด AC แบบดั้งเดิม เครื่องนี้ใช้เทคโนโลยีอินเวอร์เตอร์ DC หรือความถี่ปานกลาง ซึ่งมีข้อดี เช่น ความเร็วในการตอบสนองที่รวดเร็ว การใช้พลังงานสูง และการเชื่อมที่เสถียรและแม่นยำ ช่วยลดการเสียรูปของชิ้นงานได้อย่างมีประสิทธิภาพและรับประกันคุณภาพการเชื่อมที่สม่ำเสมอ ส่วนประกอบหลักและหลักการทำงาน เครื่องเชื่อมจุด DC อาร์เมเจอร์โดยทั่วไปประกอบด้วยส่วนประกอบหลักดังต่อไปนี้: ระบบจ่ายไฟ: นี่คือหัวใจของอุปกรณ์ โดยทั่วไปประกอบด้วยวงจรเรียงกระแส, ตัวกรอง, อินเวอร์เตอร์ และโมดูลควบคุม หน้าที่คือการแปลงไฟ AC ขาเข้าให้เป็นกระแสเชื่อม DC ที่เสถียรและควบคุมได้ * ระบบควบคุม: รับผิดชอบในการตั้งค่าและตรวจสอบพารามิเตอร์การเชื่อม (เช่น กระแส, เวลา, และแรงดัน) และควบคุมกระบวนการเชื่อมอย่างแม่นยำตามโปรแกรมที่ตั้งไว้ล่วงหน้า อุปกรณ์สมัยใหม่โดยทั่วไปมีโหมดควบคุมหลายแบบ รวมถึงกระแสคงที่, แรงดันคงที่, และกำลังคงที่ รวมถึงฟังก์ชันการวินิจฉัยตนเอง * ตัวกระตุ้นการเชื่อม: ประกอบด้วยแคลมป์, อิเล็กโทรด ฯลฯ ใช้สำหรับจับยึดชิ้นงานและใช้แรงดันในการเชื่อม อุปกรณ์อัตโนมัติยังรวมระบบการเชื่อมต่อหลายแกนและโครงสร้างการจับยึดแบบหมุนเพื่อปรับให้เข้ากับความต้องการในการเชื่อมของโรเตอร์ที่มีข้อกำหนดแตกต่างกัน ขั้นตอนการทำงานของอุปกรณ์โดยทั่วไปเกี่ยวข้องกับการวางชิ้นงานโรเตอร์ที่จะเชื่อมในตำแหน่งที่กำหนด และอุปกรณ์จะดำเนินการกระบวนการทั้งหมดของการจับยึด, การจัดตำแหน่ง, การหมุน, การเชื่อม และการถอดชิ้นงานโดยอัตโนมัติ
