รายละเอียดสินค้า:
การชำระเงิน:
|
รายละเอียดสินค้า
| เงื่อนไข: | ใหม่ | เลขเข็ม: | สองเข็มลม 2 สายต่อครั้ง |
|---|---|---|---|
| สถานีทำงาน: | สถานที่เดียว 8 สายพานสามารถบิด 4 ครั้ง | ความเร็วที่คดเคี้ยว: | 300RPM ถึง 500RPM ตามเกจลวด |
| ประเภทอัตโนมัติ: | อัตโนมัติเต็มรูปแบบ | สีเครื่อง: | สีขาวหรือต่อความต้องการของลูกค้า |
| หลังการขาย: | มีวิศวกรพร้อมให้บริการเครื่องจักรในต่างประเทศ | ||
| เน้น: | เครื่องเคลื่อนยนต์แบบไม่มีแปรง,เครื่องม้วนมอเตอร์ |
||

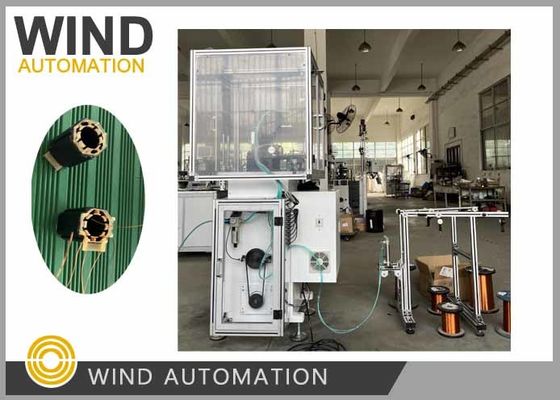

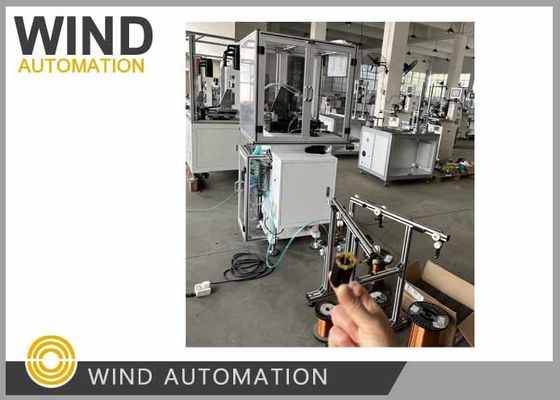

เครื่องพันขดลวดสเตเตอร์มอเตอร์ BLDC แบบ 8 ขั้ว
พัน 2 เข็มพร้อมกันในช่องสล็อต WIND-1B-TSM
การใช้งาน:
เครื่องพันขดลวดสเตเตอร์มอเตอร์แบบสเต็ป WIND-1B-TSM สามารถพัน 2 ช่องต่อครั้ง
ครอบคลุม 6 ขั้ว, 8 ขั้ว, 9 ขั้ว, 10 ขั้ว, 12 ขั้ว, 14 ขั้ว, 18 ขั้ว
ข้อดี:
รวดเร็วและยืดหยุ่น, พันขดลวดสเตเตอร์มอเตอร์แบบสเต็ป 2 ช่องต่อครั้ง
หัวฉีด 2 หัวทำงานเหมือนเครื่องพันขดลวดสเตเตอร์ BLDC แบบ 2 สถานี และมีความเสถียรกว่าเครื่องแบบ 2 สถานี
พารามิเตอร์:
เส้นผ่านศูนย์กลางลวด: 0.08~0.8 มม.
เส้นผ่านศูนย์กลางภายในสเตเตอร์: 15 มม. ~ 65 มม.
ความสูงของสแต็ค: 7-100 มม.
จำนวนรอบ: 0-9999
ตัวเลือกการทำงาน: สเต็ป/อัตโนมัติ
ขั้วสเตเตอร์: 6 ขั้ว, 8 ขั้ว, 9 ขั้ว, 10 ขั้ว, 12 ขั้ว, 14 ขั้ว, 18 ขั้ว (ผลิตตามสั่ง)
แรงดันลม: 0.5~0.7 MPa
กำลังไฟ: 1KW, เฟสเดียว, AC220V 50/60Hz
น้ำหนัก: ประมาณ 450 กก. ขนาด: 1600(ยาว)x1000(กว้าง)x1500(สูง) มม.
การกำหนดค่า:
Mitsubishi PLC
หน้าจอสัมผัสส่วนต่อประสานระหว่างมนุษย์กับเครื่องจักรแบบฝัง
มอเตอร์สเต็ปกำลังสูง
กระบอก Airtac
|
ลักษณะเครื่องพันขดลวดสเตเตอร์ ประเภทที่ 1:
|
ยืนยัน: ใช่/ไม่
|
||
| 1 | เส้นผ่านศูนย์กลางท่อสเตเตอร์ | 70 มม. | ใช่ |
| 2 | ความกว้างท่อสเตเตอร์ | 15 มม. | ใช่ |
| 3 | จำนวนแกน | อย่างน้อย 4 | ไม่ |
| 4 | ความคลาดเคลื่อนพิกัดเส้น | ±0.01 มม. | ใช่ |
| 5 | ความคลาดเคลื่อนพิกัดมุม | ±0.5 ลิปดา | ใช่ |
| 6 | ระยะห่างเพลา | อย่างน้อย 100 มม. | ใช่ |
| 7 | ความเร็วในการพัน | 10 – 60 รอบ/นาที | ใช่, 350~400 รอบ/นาที |
| 8 | เส้นผ่านศูนย์กลางภายนอกสเตเตอร์สูงสุด | 63 มม. | ใช่ |
| 9 | เส้นผ่านศูนย์กลางภายในสเตเตอร์ | ไม่จำกัด | >15 มม. |
| 10 | ความยาวสูงสุดของสเตเตอร์พร้อมส่วนหน้า | อย่างน้อย 80 มม. | ใช่ |
| 11 | ความยาวขั้นต่ำของสเตเตอร์พร้อมส่วนหน้า | 15 มม. | ใช่ |
| 12 | ช่องสเตเตอร์ | ไม่จำกัด | ไม่, 6, 8, 9, 10, 12, 14, 18 ช่อง |
| 13 | ความกว้างช่องขั้นต่ำ | 0.8 มม. | ใช่ |
| 14 | เส้นผ่านศูนย์กลางลวดทำงาน | 0.063 – 0.315 มม. (คู่) | ใช่ |
| 15 | จำนวนแกนหมุน | 2 | ไม่, 2 หัวฉีด, 1 แกนหมุน |
| 16 | จำนวนตัวปรับความตึง | 2 | ใช่ |
| 17 | โหมดควบคุม | แล็ปท็อปพร้อมซอฟต์แวร์ | ไม่, PLC และ HMI |
| 18 | แหล่งจ่ายไฟ | 3~380 V (±15%), 50 Hz, 2 kW | ไม่, 1~220V, 50Hz, 1.5KW |
คำถามและคำตอบ:
1. เราควรเลือกรุ่นเครื่องพันขดลวดสเตเตอร์แบบเข็มประเภทใดสำหรับสเตเตอร์ของเรา?
Tเครื่องพันขดลวดสเตเตอร์แบบเข็ม WIND-1B-TSM เหมาะอย่างยิ่งสำหรับการพันมอเตอร์แบบสเต็ปที่มี
8 ขั้ว
เครื่องพัน, การจัดตำแหน่ง และการตัดอัตโนมัติโดยไม่ต้องจัดเรียงสำหรับสเตเตอร์ที่มีอัตราการเติมช่องไม่สูง
เครื่องพัน WIND-1B-TSM พร้อมอุปกรณ์จัดตำแหน่งอัตโนมัติแบบไม่จัดเรียง และมุม
อุปกรณ์ลูกเบี้ยวแบบสวิง เหมาะอย่างยิ่งสำหรับการพันลวดขนาดใหญ่และเล็ก, มอเตอร์ BLDC หนักหรือเบา
2. การฝึกอบรมการใช้งานเครื่องพันขดลวดสเตเตอร์เป็นอย่างไร?
สำหรับการฝึกอบรมเครื่องจักร โดยปกติคุณจะส่งวิศวกรหนึ่งคนมาที่โรงงานของเราเพื่อตรวจสอบก่อนส่งมอบ
WIND-1B-TSM ไม่ใช่เครื่องจักรที่ซับซ้อน หากวิศวกรของคุณมีประสบการณ์ คุณก็ไม่จำเป็นต้องมา
มา และเราสามารถถ่ายวิดีโอให้คุณใช้งานได้
3. เครื่องจักรจากคุณเปิดและพร้อมใช้งานหรือไม่?
ใช่ เครื่องจักรเปิดจากด้านเครื่องจักรเพื่อเปิดเครื่องและ
ปุ่ม Start, Emergency, สวิตช์ Auto/Step เพื่อใช้งานเครื่อง
4. ฉันไม่เคยพันสเตเตอร์ คุณต้องการสเตเตอร์ที่พันแล้วไปทำไม?
สเตเตอร์ที่พันแล้วสามารถแสดงแผนภาพการพันของ Shanghai Wind Automation
ซึ่งรวมถึงวิธีการพัน, ลวดสะพาน, ลวดขั้ว
หากคุณไม่มีสเตเตอร์ที่พันแล้ว โปรดจัดเตรียมแบบการพัน
ตัวอย่างและแบบด้านล่างนี้จำเป็นสำหรับการผลิตและทดสอบเครื่องจักร:
1. สเตเตอร์ 5 ชิ้นโดยไม่มีการพันพร้อมฝาฉนวนหรือกระดาษฉนวน
2. สเตเตอร์ที่พันแล้ว 1 ชิ้น
3. ลวดทองแดง 1 ม้วนเพียงพอสำหรับการพันสเตเตอร์ 10 ชิ้น
4. แบบลามิเนตสเตเตอร์และแบบการพัน
มอเตอร์สเต็ปแบ่งการหมุนเต็มรอบของโรเตอร์ออกเป็นจำนวน "สเต็ป" ที่มีขนาดเท่ากัน ทำให้สามารถ
จัดตำแหน่งโหลดได้อย่างรวดเร็วและคงตำแหน่งไว้ที่สเต็ปใดสเต็ปหนึ่ง มอเตอร์ DC แบบไร้แปรงถ่านเหล่านี้ หรือที่เรียกว่ามอเตอร์สเต็ป
ให้การจัดตำแหน่งที่รวดเร็ว แม่นยำ และแรงบิดในการจับยึดที่ยอดเยี่ยม
เทคโนโลยีสเต็ปช่วยให้สามารถใช้ตัวควบคุมแบบวงจรเปิดได้ ซึ่งช่วยลดความซับซ้อนของการออกแบบเครื่องจักรและ
ลดต้นทุนโดยรวมเมื่อเทียบกับระบบมอเตอร์เซอร์โว มอเตอร์สเต็ปประสิทธิภาพสูง ไร้แปรงถ่าน ไม่ต้องบำรุงรักษา
ให้การควบคุมการเคลื่อนที่ที่แม่นยำและคุ้มค่าอย่างยิ่ง
คุณผลิตมอเตอร์สเต็ป, Wind Automation จัดหาเครื่องจักรผลิตมอเตอร์
โปรดคลิกที่รูปภาพด้านล่างเพื่อดูวิดีโอ
