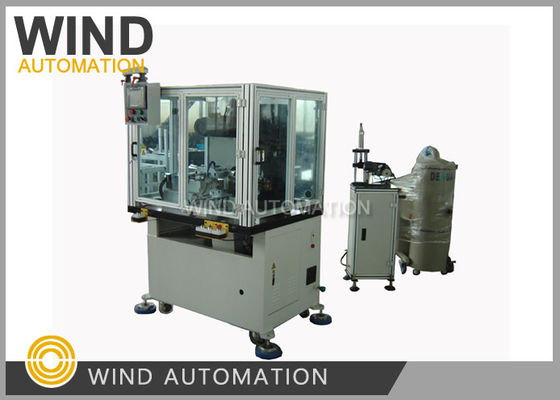

เครื่องยนต์ DC อาร์มเรชั่น Double Cutter Commutator พื้นที่หมุน lathes เครื่อง

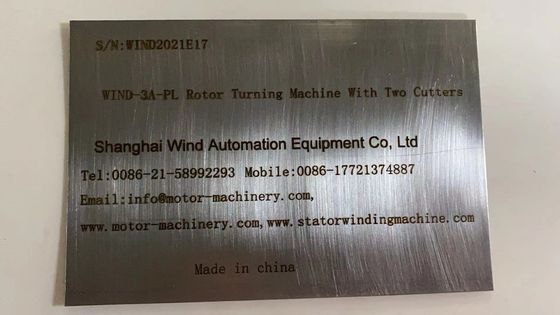

เครื่องยนต์ DC อาร์เมทชั่น เครื่องตัดสองเครื่อง เครื่องเปลี่ยนพื้นผิว เครื่องหมุนหมุน WIND-3A-PL

การใช้งาน:

เครื่องปรับปรุงเครื่องยนต์ PMDC เครื่องปรับปรุงเครื่องปรับปรุงเครื่องปรับปรุงเครื่องปรับปรุงเครื่องปรับปรุงเครื่องปรับปรุงเครื่องยนต์

การหมุนและบดพื้นผิวของ commutator เพื่อให้มันเคลือบและสว่าง, commutator การหมุนและ burr

เครื่องถอดได้ช่วยให้เครื่องสลับทํางานได้ดีกับแปรงคาร์บอน

ข้อดี:

1.แม่นยํากับสามแกนการควบคุมอุปกรณ์ servo

2. สองชนิดตัดสามารถตั้งทิศทางที่แตกต่างกันหมุนในเวลาเดียวกันสําหรับ

ความต้องการสูงในการหมุนพื้นผิวเครื่องสลับ

3. การประกอบเครื่องสลับกลมและผิวที่ส่องแสงที่ดีกว่า

สามารถทํางานได้ดีกับแปรงคาร์บอน เพื่อลดจุดประกายและเสียง

รายละเอียด

ความกลมของเครื่องสลับ: ≤0.005mm

(ขึ้นอยู่กับวัสดุการสลับของผู้ใช้, คุณภาพของแกน armature และการวาง คุณภาพตําแหน่ง)

ความหยาบคาย: ≤Ra 0.4ขึ้นอยู่กับคุณภาพของอาร์มเรทช์ของลูกค้า)

ปืน OD: Ф20~Ф82mm

ความยาวของแกน: 32 ~ 250mm

หมุน OD: Ф3~Ф16mm

เครื่องสลับ OD: Ф8~Ф40mm

ปริมาตรการตัดสูงสุด: การตัดครั้งแรกในเส้นผันของเครื่องสลับ)

ระยะควบคุมความเร็ว: 0 ~ 60Hz

ความเร็วการให้อาหารเครื่องตัดทิศทาง Z: ปรับได้บนจอสัมผัส ปรับได้โดยไม่ขั้น

ความเร็วการกลับมาของเครื่องตัดทิศทาง Z: กําหนดในโปรแกรม

ความเร็วการให้อาหารเครื่องตัดทิศทาง X: ปรับได้บนจอสัมผัส ปรับได้โดยไม่ขั้น

ความเร็วการกลับมาของเครื่องตัดทิศทาง X: กําหนดตามโปรแกรม

ความยาวการตัดในทิศทาง Z: ปรับได้บนจอสัมผัส

Max. สามารถตั้งความยาวการตัดที่แตกต่างกัน 4 ครั้ง ((Max 30mm)

ทิศทางการเดินทาง Z: สูงสุด 50mm

ประสิทธิภาพการผลิต: วงจรทั้งหมด≤12 วินาที/PCการตัดสองครั้ง)

ความดันอากาศ: 4~6kg/cm2

เครื่องติดตั้ง: หนังสือพิมพ์ทรงเพชรรูป V

พลังงานทั้งหมด: 2.2KW

พลังงานเครื่อง: 50/60Hz AC230V±10%ระยะเดียว)

พลังงานของเครื่องถอดเจาะ: 50/60Hz AC230V±10%ระยะเดียว)

พลังงานเครื่องดูดฝุ่น: 50/60Hz AC380V±10%3 ขั้นตอน)

น้ําหนัก: ประมาณ 1,100Kg

ขนาดของเครื่อง: 1,100mm x 1100 mm x 1,830mm3

เครื่องหมุนพื้นที่:

การหมุนของพื้นที่เส้นทางแปรง commutator ได้สําเร็จโดยการใช้เครื่องมือเพชร-ปลาย

ติดตั้งบนเครื่องเคลื่อนที่แม่นยําที่ขับเคลื่อนโดยเครื่องยนต์ servo มิตูบิชิ A.C. ของยี่ห้อดังญี่ปุ่น

การหมุนและบดผิวของเครื่องสลับ เพื่อให้มันเคลือบและสว่าง
