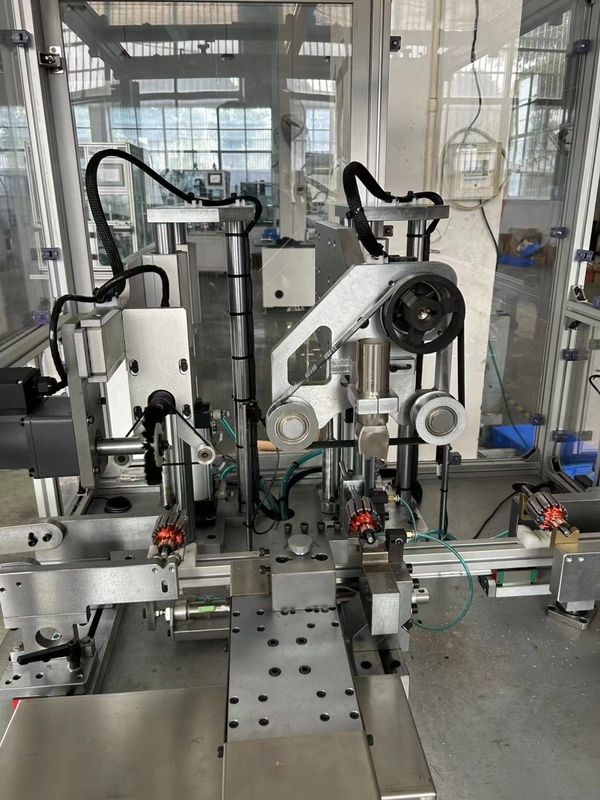

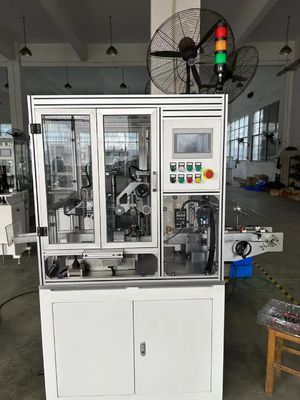

เครื่องกลึงคอมมิวเตเตอร์สำหรับลามิเนตในสายการผลิตอัตโนมัติ

เครื่องกลึงประกอบอาร์มาเจอร์ในสายการผลิตอัตโนมัติพร้อมการกลึงลามิเนต, การกลึงคอมมิวเตเตอร์,

วัตถุประสงค์ของเครื่องกลึงคือการตกแต่งผิวบริเวณร่องแปรงถ่านของคอมมิวเตเตอร์มอเตอร์ขนาดเล็กที่มีกำลังไฟฟ้าไม่มาก,

โรเตอร์ของเครื่องยนต์ขนาดเล็ก, คอมมิวเตเตอร์สตาร์ทเตอร์ และอื่นๆ,

การกลึง, การกัด, การตกแต่งผิวคอมมิวเตเตอร์อย่างแม่นยำเพื่อให้ผิวมีความเงางาม,เพื่อให้ได้ผิวที่ละเอียดและเรียบเนียนที่เหมาะสม,

เพื่อให้ทำงานร่วมกับแปรงถ่านของมอเตอร์ได้อย่างมีประสิทธิภาพ. (1)

ข้อได้เปรียบทางการแข่งขันของเครื่องกลึงแบบเซอร์โว 3 แกน1. ความแม่นยำด้วยการควบคุมแบบเซอร์โว 3 แกน  2. คอมมิวเตเตอร์ขนาดเล็กที่สุดที่สามารถกลึงได้ด้วยเครื่องกลึงคอมมิวเตเตอร์ที่แม่นยำ:

   คอมมิวเตเตอร์อาร์มาเจอร์มอเตอร์กระจกไฟฟ้าขนาดเล็กที่กลึงแล้ว OD 7 มม., เพลา OD 3.0 มม.

3. เครื่องกลึงนี้สามารถทำงานร่วมกับใบมีดสองตัวได้หากต้องการทิศทางการกลึงที่แตกต่างกัน

4. เครื่องมือกลึงเป็นวัสดุเพชร รวมถึงตัวจับยึดและเม็ดมีดก็สามารถสั่งทำพิเศษได้

     สำหรับการกลึงวัสดุพิเศษนอกเหนือจากทองแดงและอลูมิเนียม

(2)

การกำหนดค่าของเครื่องกลึงคอมมิวเตเตอร์

ระบบเซอร์โว Mitsubishi แกน Z (ความยาวในการกลึง)ระบบเซอร์โว Mitsubishi แกน X (ความลึกในการกลึง)

ระบบเซอร์โว Mitsubishi แกน Y (แขนกด)

หน้าจอสัมผัส: Mitsubishi

สกรูบอลไต้หวัน TBI

กระบอกสูบ Airtac ไต้หวัน

(3)

ข้อมูลจำเพาะของเครื่องกลึงที่แม่นยำ

ความกลมของคอมมิวเตเตอร์: ≤0.0035 มม.(ขึ้นอยู่กับวัสดุคอมมิวเตเตอร์ของผู้ใช้, คุณภาพเพลาอาร์มาเจอร์ และคุณภาพลูกปืน)

ความหยาบ: ≤Ra 0.4 (ขึ้นอยู่กับคุณภาพอาร์มาเจอร์ของลูกค้า)

OD อาร์มาเจอร์: Ф20~Ф100 มม. (ด้านคอมมิวเตเตอร์ < 100 มม.)

ความยาวเพลา: 32~250 มม.

OD เพลา: Ф3~Ф25 มม.OD คอมมิวเตเตอร์: Ф4.3~Ф50 มม.

ความเร็วในการป้อนใบมีดแกน Z: ตั้งค่าได้บนหน้าจอสัมผัส, ปรับได้แบบไม่มีขั้นบันได

ความเร็วในการถอยใบมีดแกน Z: ตั้งค่าตามโปรแกรม

ความเร็วในการป้อนใบมีดแกน X: ตั้งค่าได้บนหน้าจอสัมผัส, ปรับได้แบบไม่มีขั้นบันได

ความเร็วในการถอยใบมีดแกน X: ตั้งค่าตามโปรแกรม

ความยาวการตัดแกน Z: ตั้งค่าได้บนหน้าจอสัมผัส, สูงสุดสามารถตั้งค่าความยาวการตัดที่แตกต่างกันได้ 4 ครั้ง (สูงสุด 30 มม.)

ระยะเคลื่อนที่แกน Z: สูงสุด 80 มม.

ประสิทธิภาพการผลิต: รอบการทำงานทั้งหมด ≤12 วินาที/ชิ้น (ตัดสองครั้ง)

แรงดันลม: 4~6 กก./ตร.ซม.

อุปกรณ์จับยึด: เพชร V-shape journal

กำลังไฟทั้งหมด: 2.5 กิโลวัตต์

กำลังไฟเครื่องจักร: 50/60Hz AC220V±10% (เฟสเดียว)

กำลังไฟเครื่องกำจัดครีบ: 50/60Hz AC230V±10% (เฟสเดียว)

กำลังไฟเครื่องดูดฝุ่น: 1.5 กิโลวัตต์, 50/60Hz AC380V±10% (สามเฟส)

น้ำหนัก: ประมาณ 1,100 กก.

ขนาดเครื่องจักร: 1,300 มม. x 900 มม. x 1600 มม.3
